13 Приложение 1. Загрузка программного обеспечения в контроллер

Загрузить программное обеспечение в контроллер можно двумя различными способами: с использованием

персонального компьютера или с использованием программирующего ключа Carel.

13.1 Прямая загрузка с использованием ПК

Чтобы выполнить загрузку напрямую с использованием ПК, необходимо:

- установить на ПК программу WinLoad компании Carel (получить программу можно на веб-сайте

ksa.carel.com). Также эту программу можно запросить непосредственно у

компании Daikin;

- подключить ПК через последовательный кабель RS232 или USB к конвертору RS232/RS485 или USB

компании Carel;

- соединить порт RS485 конвертора с входным разъёмом (J10) контроллера с помощью 6-жильного

телефонного кабеля;

- отключить контроллер от ЛВС с ПК и назначить ему сетевой адрес 0.

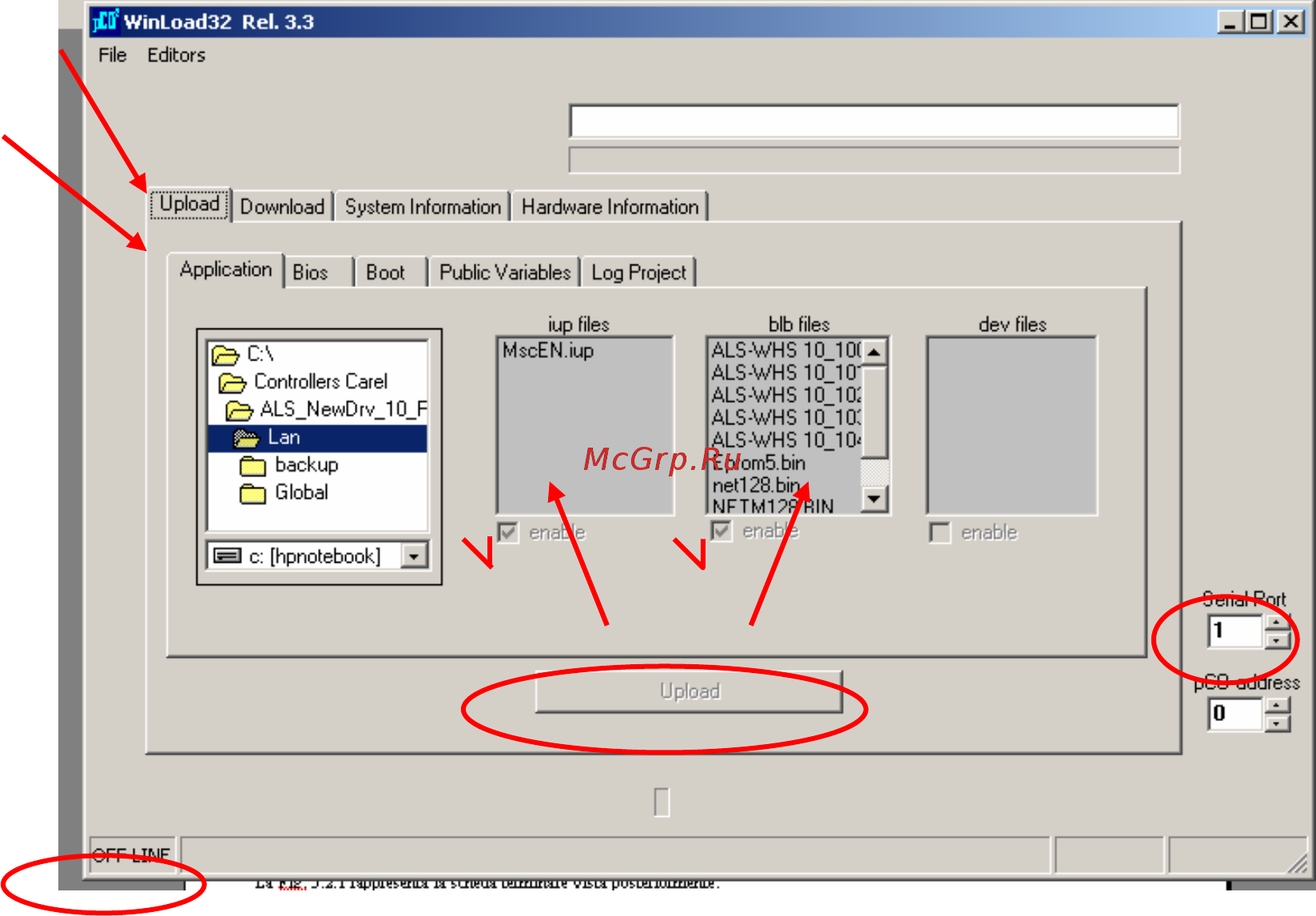

Включите питание контроллера, затем запустите программу WinLoad, выберите номер последовательного порта,

соединённого с конвертором, и подождите

(около десятой доли секунды), пока в нижней левой части экрана

появится надпись «ON LINE (НА СВЯЗИ)» (это значит, что между ПК и контроллером установлена связь).

Затем выберите вкладку «Upload (Загрузка)», раздел «Application (Приложение)», а затем – все программные

файлы, предоставленные компанией Daikin (один файл должен быть в окне «blb files (файлы blb)» и несколько

файлов – в окне «iup files (файлы iup)»).

Теперь

нажмите кнопку «Upload (Загрузка)» и дождитесь окончания передачи. В специальном окне программа

будет показывать ход выполнения передачи файлов, а по окончании, если процесс завершится без сбоев,

появится надпись «UPLOAD COMPLETED (ЗАГРУЗКА ВЫПОЛНЕНА)».

Выключите контроллер, отключите его от ПК, подключите контроллер к ЛВС с ПК и назначьте контроллеру

соответствующий сетевой адрес.

Эту процедуру необходимо выполнить

в отношении всех контроллеров, имеющихся в агрегате.
