1.5 Шлифмашина поставляется в продажу в следующей комплектации*:

Шлифмашина 1

Защитный кожух/рукоятка боковая 1/1

Ключ для монтажа круга/щётка угольная 1/2

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

Расшифровка серийного номера на шильдике изделия:

S/N XX XXXXXXX/ XXXX

буквенно-цифровое обозначение / год и месяц изготовления

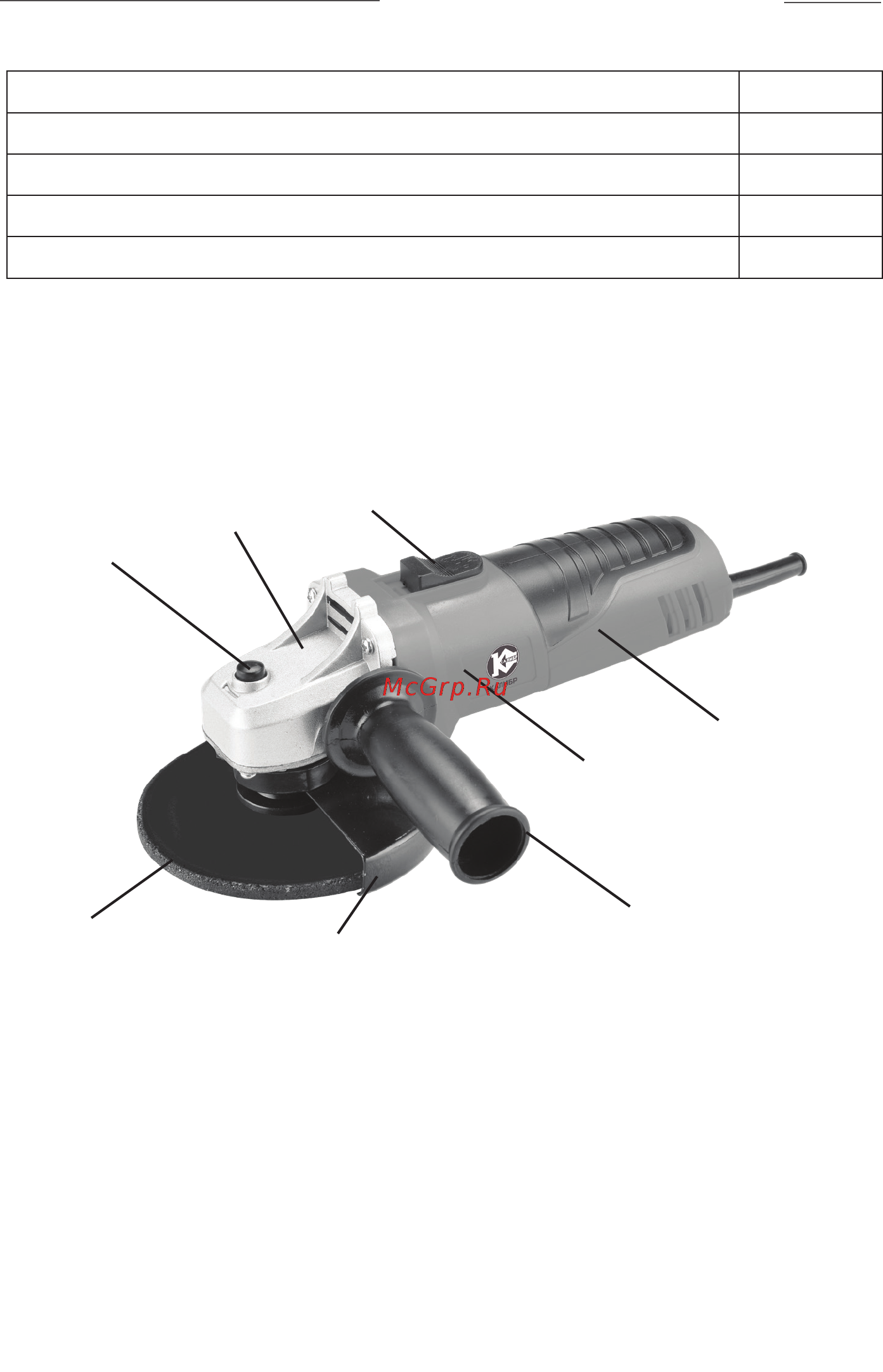

1.6 Общий вид шлифмашины представлен на рис.1;

1 - корпус редуктора; 2 - кнопка стопора шпинделя; 3 - корпус двигателя;

4 - ползунок выключателя; 5 - защитный кожух; 6 - рукоятка боковая; 7 - круг

шлифовальный (в комплект поставки не входит); 8 - крышка корпуса.

1.7 Шлифмашина состоит из коллекторного двигателя в пластиковом корпу-

се (рис.1 поз.3) и редуктора, расположенного в металлическом корпусе. Крутя-

щий момент с якоря электродвигателя редуктором из 2-х конических шестерён,

под углом 90° передаётся на шпиндель. На шпиндель, между опорным и зажим-

ным фланцами, крепится рабочий инструмент (отрезной, шлифовальный круг).

Шлифмашина комплектуется дополнительной рукояткой (рис.1 поз.6), с воз-

можностью крепления к корпусу редуктора в 2-х позициях (справа или слева).

рис. 1
