Daikin EUWL8KZW1 [18/24] Схема трубной обвязки
![Daikin EUWL16KZW1 [18/24] Схема трубной обвязки](/views2/1656712/page18/bg12.png)
• Охладители • R-407C • EUWL-KZW
• Системы жидкостного отопления или охлаждения • Охладители
18
1
7

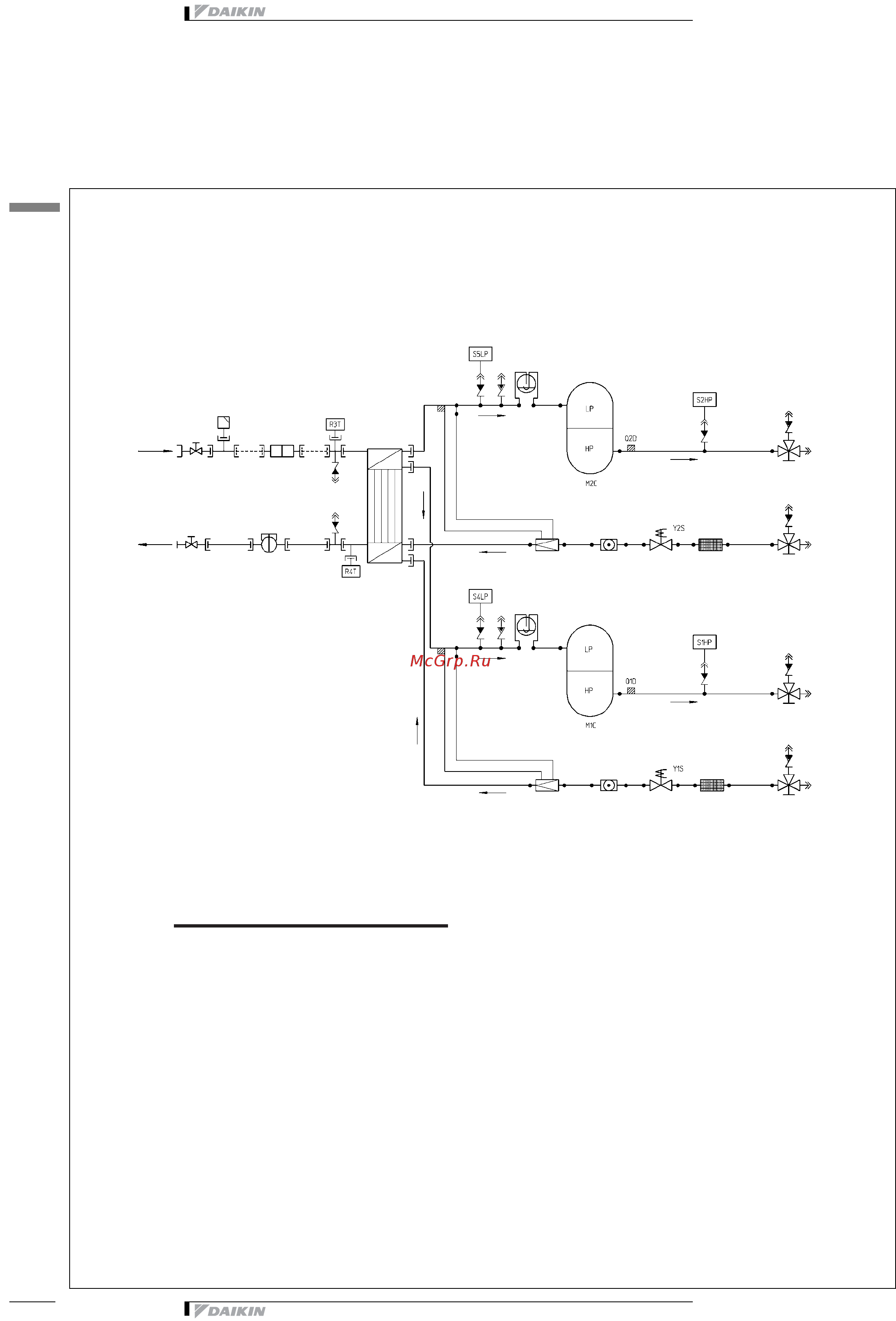

7 Схема трубной обвязки
3TW55305-2B
------ Местный трубопровод
O Обратный клапан
L Соединение с
развальцовкой
M Винтовое соединение
N Фланцевое соединение
Z Пережатая труба
P Оребренная труба
EUWL16-24KZW
Y1S Электромагнитный клапан для жидкости
Y2S Электромагнитный клапан для жидкости
M1C Двигатель компрессора
M2C Двигатель компрессора
R4T Защита от замораживания
R5T Датчик температуры кондиционера воды на
входе
S1HP Реле высокого давления
S2HP Реле высокого давления
S4LP Реле низкого давления
S5LP Реле низкого давления
R3T Датчик температуры испарителя воды на входе
Q1D Контроллер температуры на выпуске
Q2D Контроллер температуры на выпуске
Электромагнитный
клапан для
жидкости
Испаритель
Фильтр
Водовыпуск
Водоприемник
Запорный клапан
на выпуске
Запорный клапан
для жидкости
Смотровое
стекло с
индикатором
влажности
Реле
протока
Запорный
вентиль
Запорный
вентиль
Запорный клапан
для жидкости
Смотровое
стекло с
индикатором
влажности
Воздухоотделитель
Запорный клапан
на выпуске
Фильтр
Фильтр
Расширительный
клапан
Расширительный
клапан
Аккумулятор
Электромагнитный
клапан для
жидкости
Аккумулятор
