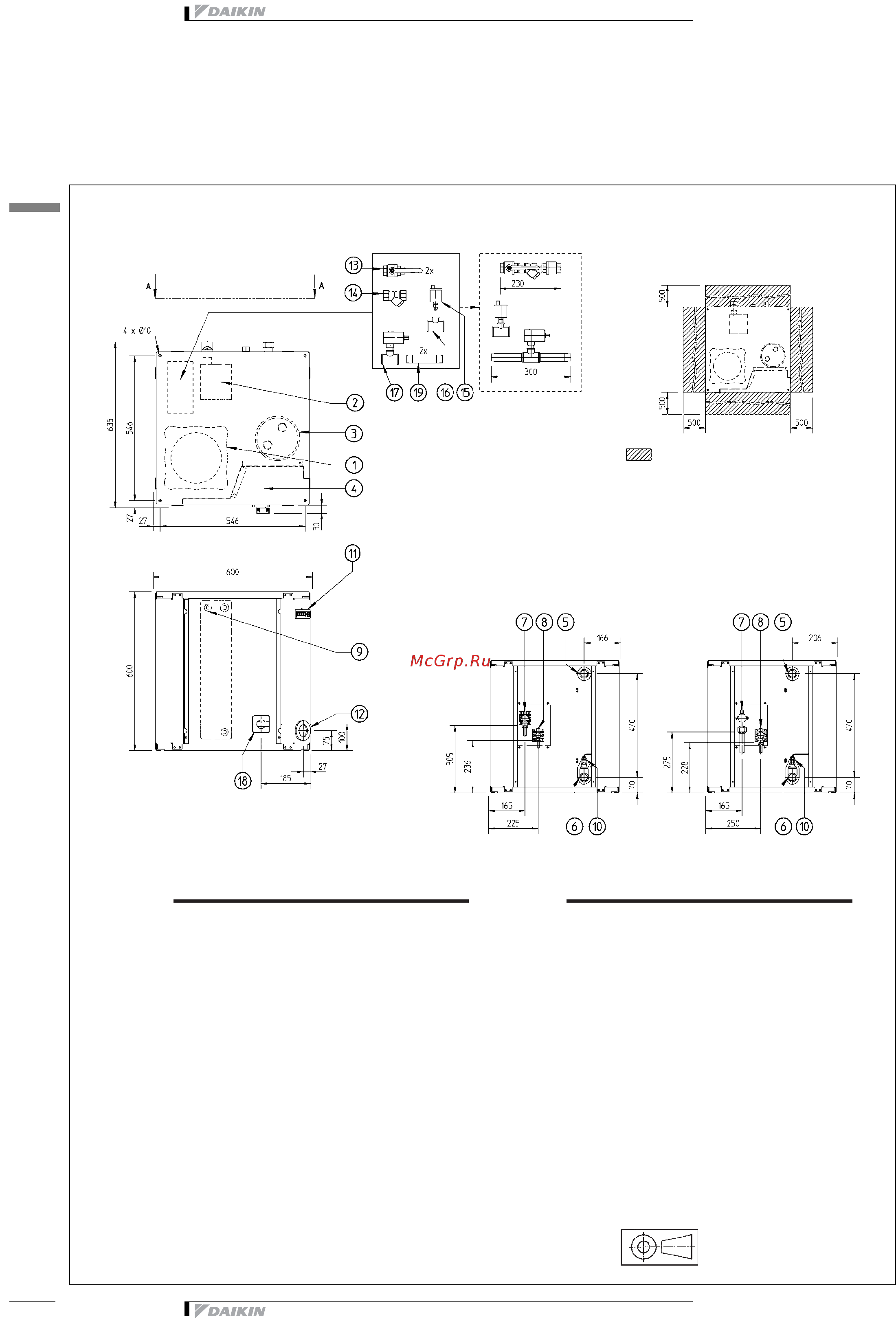

6 Чертеж в масштабе и центр тяжести

6-1 Чертеж в масштабе

3TW55254-2B

EUWL5-12KZW

Пространство вокруг

блока, требуемое для

обслуживания

1 Компрессор

2 Испаритель

3 Аккумулятор

4 Клеммная коробка

5 Вход охлажденной воды

6 Выход охлажденной воды

7 Запорный клапан на выпуске

8 Запорный клапан для жидкости

9 Датчик температуры воды на входе испарителя

10 Датчик защиты от замораживания

11 Пульт управления с цифровым дисплеем

12 Ввод электропитания (J 48)

13 Шаровой клапан

14 Водяной фильтр

15 Воздухоотделитель

16 Тройниковое соединение для продувки

воздухом

17 Реле протока

18 Основной выключатель

19 Труба реле протока

Окалина: 1/18

Вид A-A Только для 5HP Вид A-A Только для

8-10-12HP

Окалина: 1/12 Окалина: 1/12
