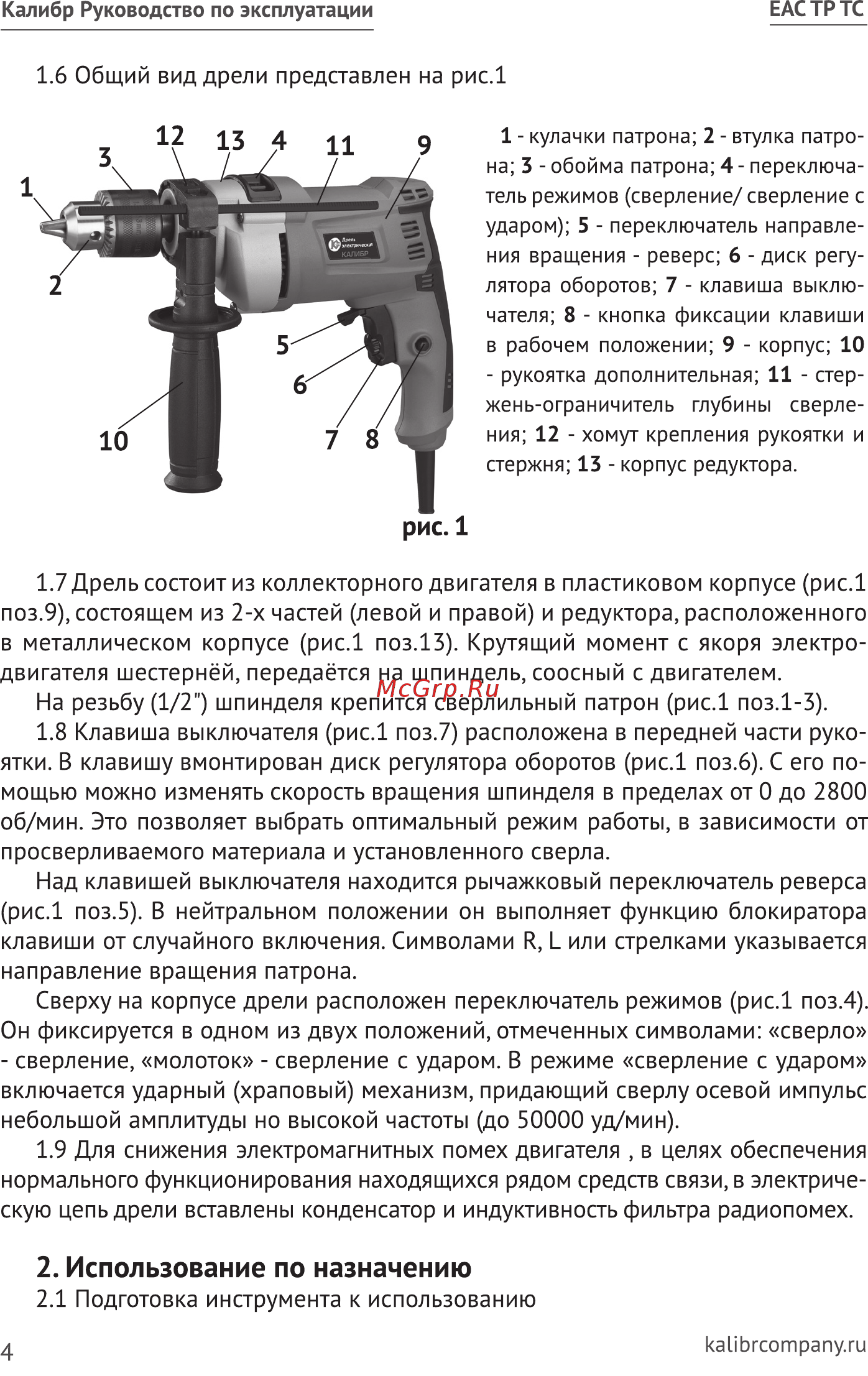

ЕАСТРТС Калибр Руководство по эксплуатации 1 6 Общий вид дрели представлен на рис 1 1 кулачки патрона 2 втулка патро на 3 обойма патрона 4 переключа тель режимов сверление сверление с ударом 5 переключатель направле ния вращения реверс 6 диск регу лятора оборотов 7 клавиша выклю чателя 8 кнопка фиксации клавиши в рабочем положении 9 корпус 10 рукоятка дополнительная 11 стер жень ограничитель глубины сверле ния 12 хомут крепления рукоятки и стержня 13 корпус редуктора рис 1 1 7 Дрель состоит из коллекторного двигателя в пластиковом корпусе рис 1 поз 9 состоящем из 2 х частей левой и правой и редуктора расположенного в металлическом корпусе рис 1 поз 13 Крутящий момент с якоря электро двигателя шестерней передаётся на шпиндель соосный с двигателем На резьбу 1 2 шпинделя крепится сверлильный патрон рис 1 поз 1 3 1 8 Клавиша выключателя рис 1 поз 7 расположена в передней части руко ятки В клавишу вмонтирован диск регулятора оборотов рис 1 поз 6 С его по мощью можно изменять скорость вращения шпинделя в пределах от 0 до 2800 об мин Это позволяет выбрать оптимальный режим работы в зависимости от просверливаемого материала и установленного сверла Над клавишей выключателя находится рычажковый переключатель реверса рис 1 поз 5 В нейтральном положении он выполняет функцию блокиратора клавиши от случайного включения Символами R С или стрелками указывается направление вращения патрона Сверху на корпусе дрели расположен переключатель режимов рис 1 поз 4 Он фиксируется в одном из двух положений отмеченных символами сверло сверление молоток сверление с ударом В режиме сверление с ударом включается ударный храповый механизм придающий сверлу осевой импульс небольшой амплитуды но высокой частоты до 50000 уд мин 1 9 Для снижения электромагнитных помех двигателя в целях обеспечения нормального функционирования находящихся рядом средств связи в электриче скую цепь дрели вставлены конденсатор и индуктивность фильтра радиопомех 2 Использование по назначению 2 1 Подготовка инструмента к использованию kaLibrcompany ru
