Калибр Руководство по эксплуатации
4
EAC ТР ТС
kalibrcompany.ru
1.5 Дрель поставляется в продажу в следующей комплектации*:
Модель ДЭ 810ЕРУ 810ЕРУ+
Дрель 1
Ключевой патрон/ ключ 1 -
Быстрозажимной патрон - 1
Дополнительная рукоятка 1
Ограничитель глубины сверления 1
Руководство по эксплуатации 1
Упаковка 1
* в зависимости от поставки комплектация может изменяться

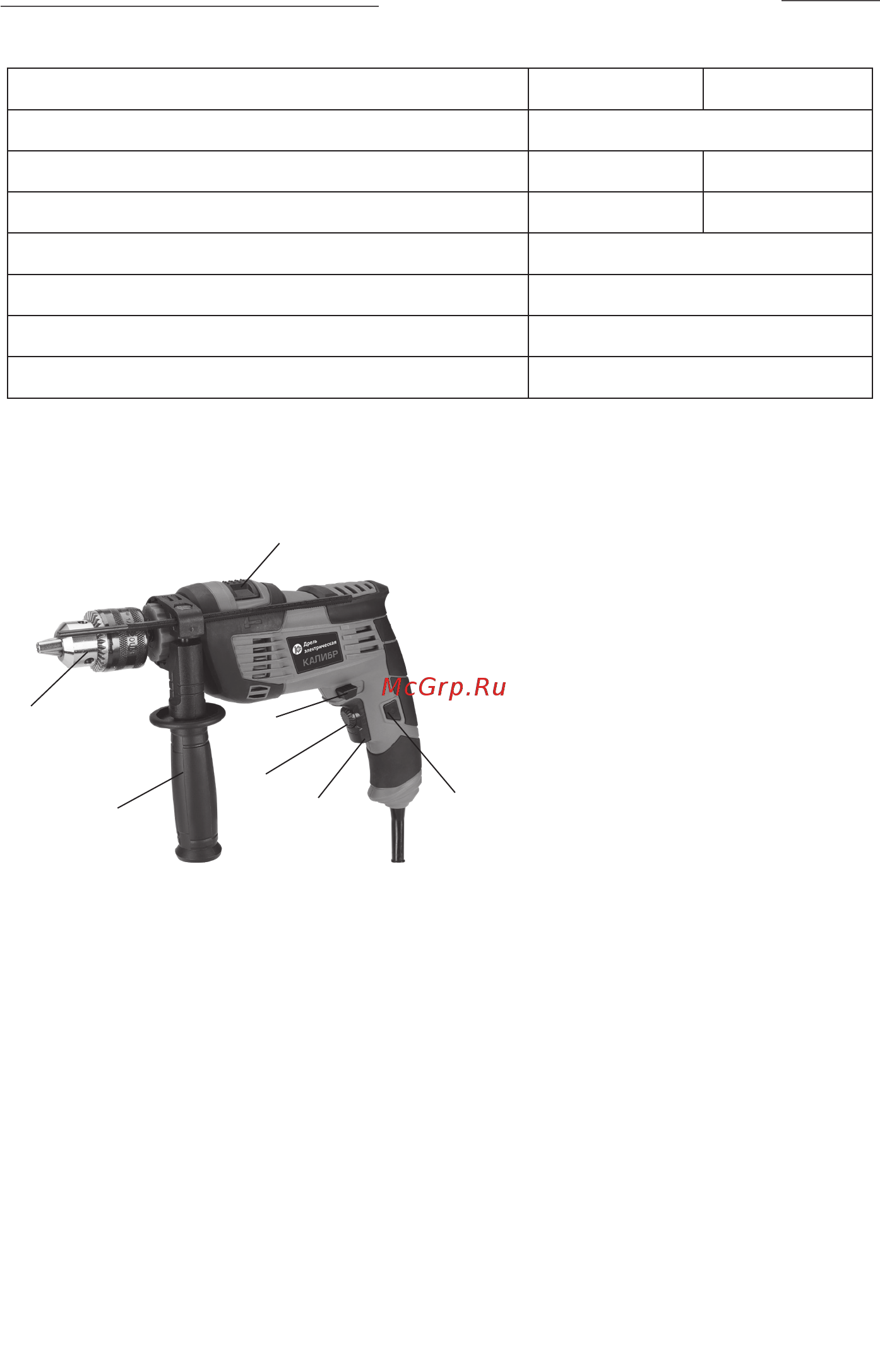

1.6 Общий вид дрели представлен на рис.1
1.7 Механизм дрели расположен в пластиковом корпусе, состоящем из двух
частей: правой и левой. Крутящий момент с якоря электродвигателя через ше-
стерню, передаётся на шпиндель, соосный с двигателем. На резьбу (1/2“) шпин-
деля крепится сверлильный патрон (рис.1 поз.2).
1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней части руко-
ятки. В клавишу вмонтирован диск регулятора оборотов (рис.1 поз.4). С его по-
мощью можно изменять скорость вращения шпинделя в пределах от 0 до 3300
об/мин. Это позволяет выбрать оптимальный режим работы, в зависимости от
просверливаемого материала и установленного сверла.
Над клавишей выключателя находится рычажковый переключатель реверса
(рис.1 поз.3). В нейтральном положении он выполняет функцию блокиратора
рис. 1
1
3
4
5 6
7
2
1 – ключевой патрон
2 – переключатель режима
(сверление/сверление с ударом)
3 – переключатель направления
вращения - реверс
4 – регулятор оборотов
5 – клавиша выключателя
6 –кнопка фиксации клавиши
выключателя
7 – дополнительная рукоятка
