1.5 Дрель поставляется в продажу в следующей комплектации*:

Модель ДЭ 580ЕРУ 580ЕРУ+

Дрель 1

Ключевой патрон/ ключ 1/1 -

Быстрозажимной патрон - 1

Дополнительная рукоятка 1

Ограничитель глубины сверления 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

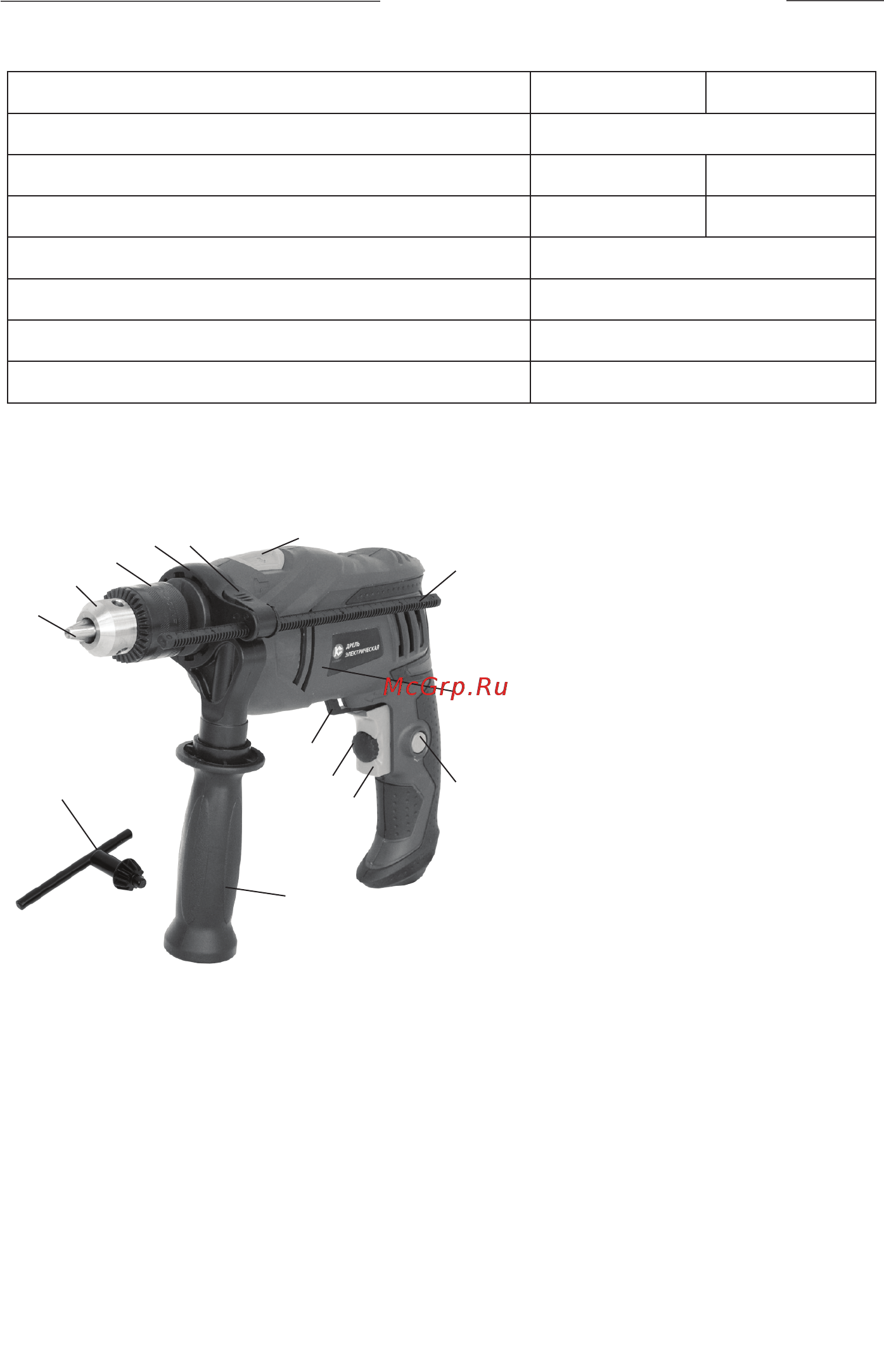

1.6 Общий вид дрели представлен на рис.1

1.7 Механизм дрели расположен в пластиковом корпусе из двух частей:

правой и левой, выполненном заодно с рукояткой. Крутящий момент с якоря

электродвигателя шестернёй, передаётся на шпиндель, соосный с двигателем.

На резьбу (1/2“) шпинделя крепится сверлильный патрон (рис.1 поз.2-4).

1.8 Клавиша выключателя (рис.1 поз.8) расположена в передней части руко-

ятки. В клавишу вмонтирован диск регулятора оборотов (рис.1 поз.7). С его по-

мощью можно изменять скорость вращения шпинделя в пределах от 0 до 3000

об/мин. Это позволяет выбрать оптимальный режим работы, в зависимости от

просверливаемого материала и установленного сверла.

Над клавишей выключателя находится рычажковый переключатель реверса

(рис.1 поз.6). В нейтральном положении он выполняет функцию блокиратора

1 – ключ патрона; 2 - кулачки патрона;

3 – втулка патрона; 4 – обойма (гильза)

патрона; 5 – переключатель режимов

(сверление/сверление с ударом);

6 – переключатель направления враще-

ния - реверс; 7– регулятор оборотов;

8 – клавиша выключателя; 9 – кнопка

фиксации клавиши в рабочем положе-

нии; 10 – корпус; 11 – рукоятка допол-

нительная; 12 – стержень – ограничи-

тель глубины сверления; 13 – фиксатор

стержня; 14 – зажимное кольцо рукоятки.

рис. 1
