1.3 Комплектация

Перфоратор поставляется в продажу в следующей комплектации*:

Перфоратор с патроном SDS-max 1

Пластиковый кейс 1

Дополнительная рукоятка/ щётка угольная 1/ 2

Насадки с хвостовиком SDS-max:

Пика/ сверло 1/ 1

Ключ для крышки смазочного окна 1

Ёмкость со смазкой/ пылеотбойник резиновый 1/ 1

Руководство по эксплуатации 1

* в зависимости от поставки комплектация может изменяться

1.4 Общий вид

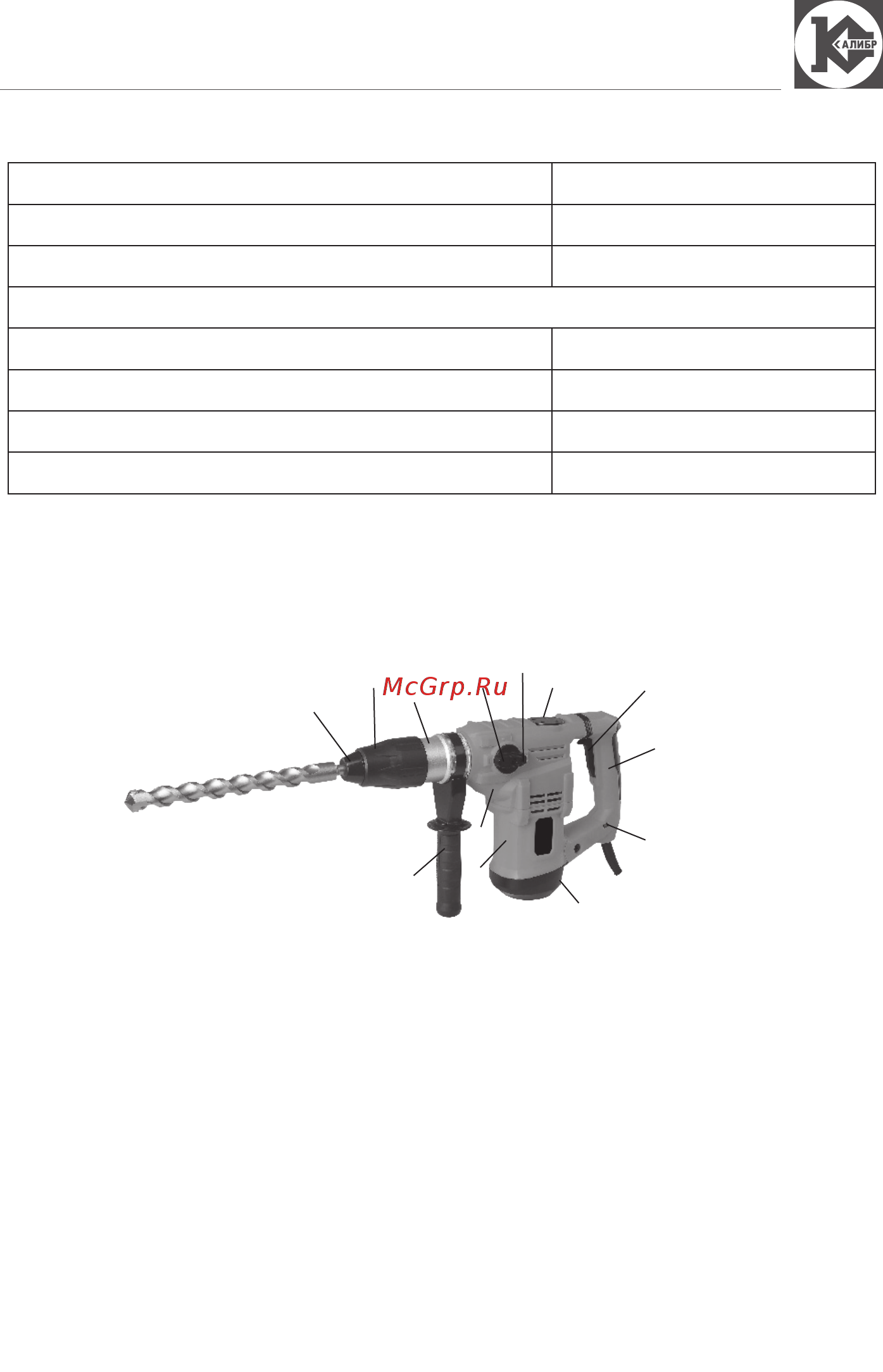

Общий вид перфоратора представлен на рис. 1

рис. 1

1 – клавиша выключателя;

2 – переключатель режимов: «сверление с ударом» / «удар»/ «стопор ствола»;

3 – крышка смазочного окна;

4 – индикатор сети;

5 –фиксатор переключателя режимов (п.2);

6 – дополнительная рукоятка;

7 – патрон SDS - max; 8 – рукоятка;

9 – корпус двигателя; 10 – корпус редуктора;

11 – корпус ствола;

12 – крышка двигателя; 13 – колпачок пылезащитный.
