Калибр Руководство по эксплуатации

EAC ТР ТС

1.4 Общий вид

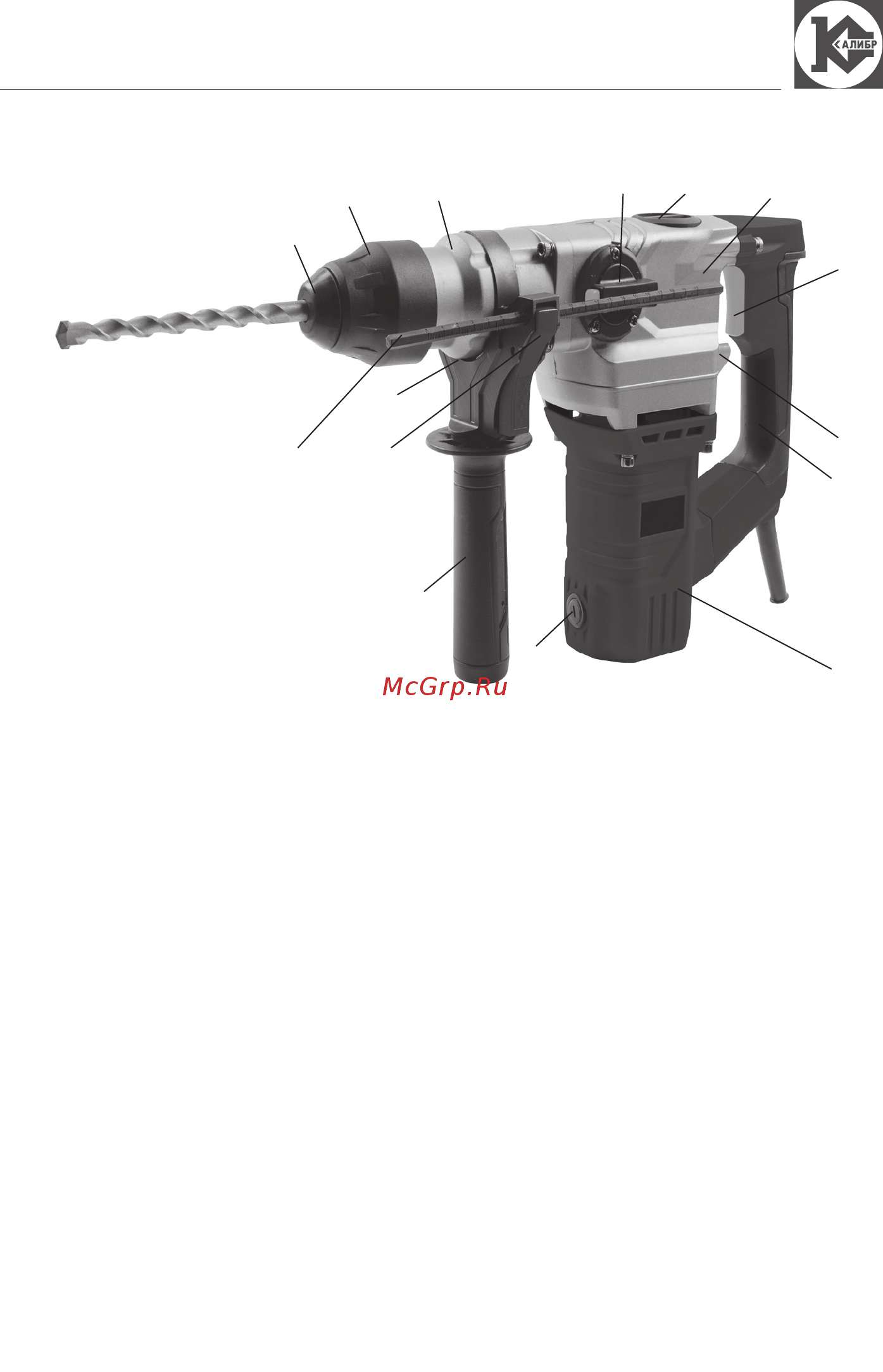

1.4.1 Общий вид перфоратора представлен на рис. 1

1 – Клавиша выключателя; 2 – Переключатель режимов «сверление с

ударом»/ «удар» (с фиксатором); 3 – Крышка смазочного окна редуктора;

4 – Переключатель режимов «сверление с ударом»/ «сверление»;

5 – Крышка щёткодержателя; 6 – Рукоятка дополнительная;

7 – Втулка патрона SDS – plus; 8 – Рукоятка основная;

9 – Корпус двигателя; 10 – Корпус редуктора; 11 – Корпус ствола;

12 – Стержень - ограничитель глубины сверления;

13 – Кнопка фиксации ограничителя глубины сверления;

14 – Колпачок пылезащитный; 15 – Суппорт рукоятки дополнительной.

1.4.2 Перфоратор состоит из вертикально расположенного коллекторного

двигателя в пластиковом корпусе (рис.1 поз.9) и шестерёнчатого редуктора

с кривошипно-шатунным механизмом, расположенных в металлическом

корпусе (рис.1 поз.10). Крутящий момент с якоря электродвигателя через

систему шестерён, передаётся на вал с патроном SDS – plus (рис.1 поз.7),

расположенный перпендикулярно оси двигателя. Вертикальное расположение

двигателя упрощает конструкцию редуктора, что увеличивает ресурс

перфоратора. Кривошипно-шатунный механизм приводит в действие ударный

узел перфоратора. На корпусе редуктора, со стороны рукоятки (рис.1 поз.8),

рис.1
