1.6 Общий вид

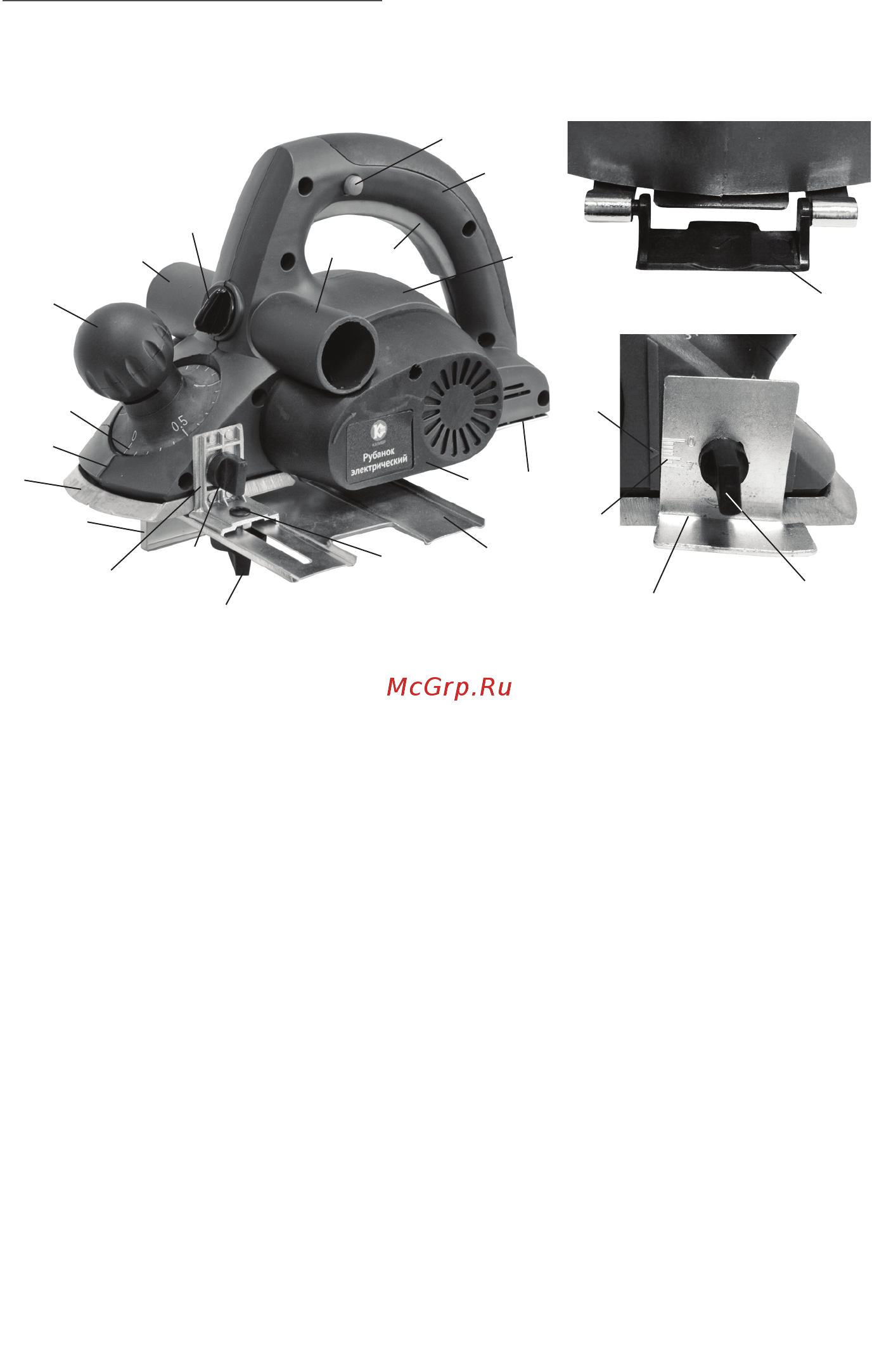

Внешний вид рубанка представлен на рис.1

1.7 Механизмы рубанка (коллекторный двигатель и ножевой барабан) располо-

жены в пластиковом корпусе (рис.1 поз.11), состоящем из 2-х половин, выпоненных

заодно с рукояткой. Крутящий момент с якоря электродвигателя, поликлиновым

ремнём передаётся на барабан. На барабане рубанка крепятся два ножа с двухсто-

ронней заточкой. Ножи – основной рабочий инструмент рубанка. На крышке ремня

(рис.1 поз.6) стрелкой указано направление вращения ремня и барабана.

Отвод стружки возможен в одну из двух сторон поворотом рукоятки (рис.1

поз.7) пластины отражателя стружки. Параллельный упор, закреплённый на ру-

банке, расширяет возможности использования инструмента, особенно при об-

работке узких заготовок, при выборке четверти, формировании шпунтов. Упор

позволяет (при обработанном, ровном торце) сострогать точно выставленную

ширину от края заготовки. Также в комплект поставки входит уголок-ограничи-

тель глубины строгания (рис.1 поз.20), позволяющий точно выдержать глубину

1 – клавиша выключателя; 2 – кнопка блокировки клавиши выключателя; 3 – ручка-

регулятор глубины строгания; 4 – патрубок отвода стружки (правый); 5 – подошва регу-

лируемая; 6 – крышка ремня; 7 – рукоятка пластины-отражателя стружки; 8 – патрубок

отвода стружки (левый); 9 – шкала глубины строгания; 10 – указатель глубины строгания;

11 – корпус; 12 – рукоятка; 13 – подставка предохранительная; 14 – пластина упора

параллельного; 15 – уголок крепления упора; 16 – винт крепления уголка; 17 – винт; 18

– гайка-барашек фиксации пластины упора; 19 – бортик пластины упора; 20 – ограни-

читель глубины выборки; 21 –винт крепления ограничителя; 22 –указатель; 23 – шкала.

рис. 1
