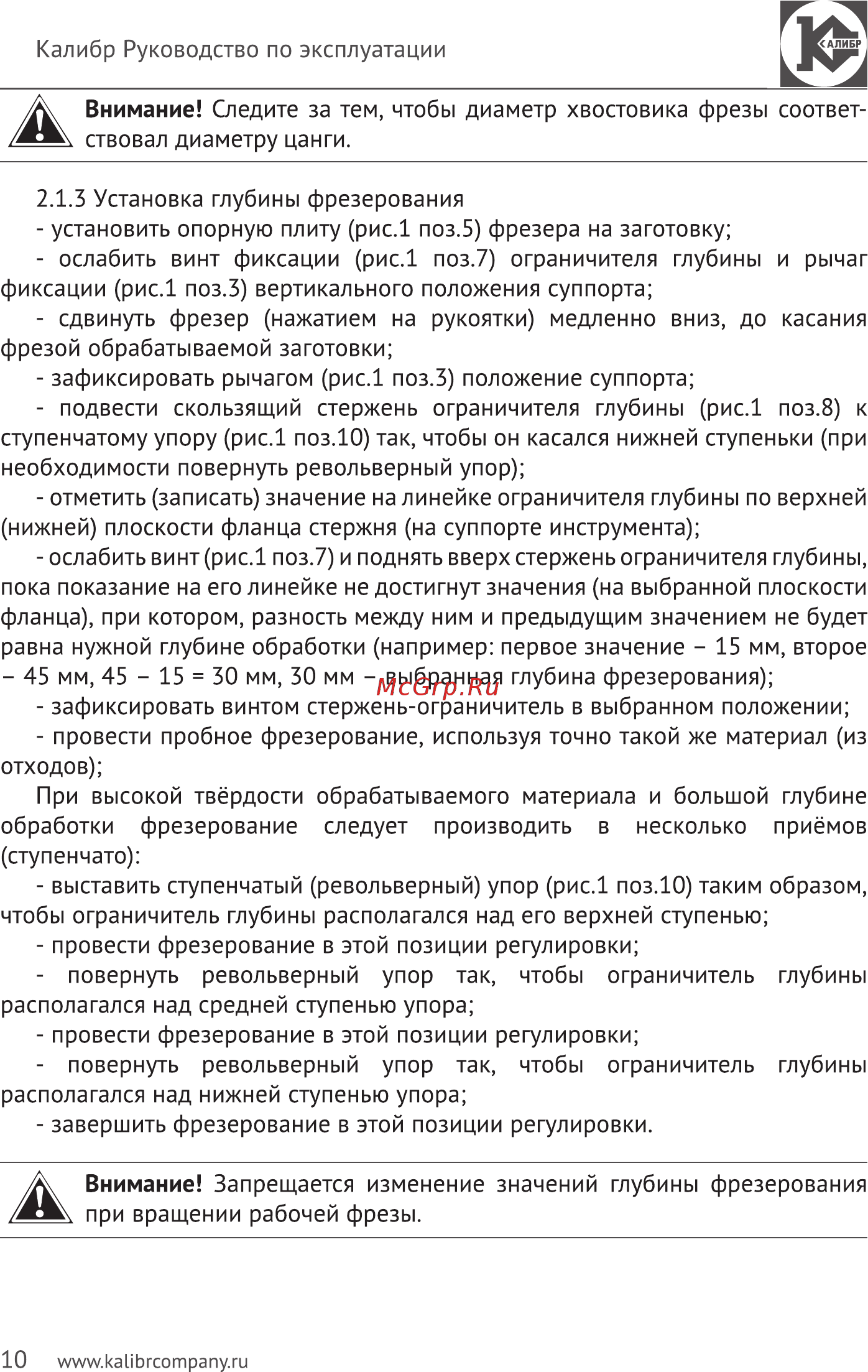

Калибр Руководство по эксплуатации Внимание Следите за тем чтобы диаметр хвостовика фрезы соответствовал диаметру цанги 2 1 3 Установка глубины фрезерования установить опорную плиту рис 1 поз 5 фрезера на заготовку ослабить винт фиксации рис 1 поз 7 ограничителя глубины и рычаг фиксации рис 1 поз З вертикального положения суппорта сдвинуть фрезер нажатием на рукоятки медленно вниз до касания фрезой обрабатываемой заготовки зафиксировать рычагом рис 1 поз З положение суппорта подвести скользящий стержень ограничителя глубины рис 1 поз 8 к ступенчатому упору рис 1 поз 10 так чтобы он касался нижней ступеньки при необходимости повернуть револьверный упор отметить записать значение на линейке ограничителя глубины по верхней нижней плоскости фланца стержня на суппорте инструмента ослабить винт рис 1 поз 7 и поднять вверх стержень ограничителя глубины пока показание на его линейке не достигнут значения на выбранной плоскости фланца при котором разность между ним и предыдущим значением не будет равна нужной глубине обработки например первое значение 15 мм второе 45 мм 45 15 30 мм 30 мм выбранная глубина фрезерования зафиксировать винтом стержень ограничитель в выбранном положении провести пробное фрезерование используя точно такой же материал из отходов При высокой твёрдости обрабатываемого материала и большой глубине обработки фрезерование следует производить в несколько приёмов ступенчато выставить ступенчатый револьверный упор рис 1 поз 10 таким образом чтобы ограничитель глубины располагался над его верхней ступенью провести фрезерование в этой позиции регулировки повернуть револьверный упор так чтобы ограничитель глубины располагался над средней ступенью упора провести фрезерование в этой позиции регулировки повернуть револьверный упор так чтобы ограничитель глубины располагался над нижней ступенью упора завершить фрезерование в этой позиции регулировки А Внимание Запрещается изменение ЖЖ при вращении рабочей фрезы 10 www kalibrcompany ru значений глубины фрезерования
