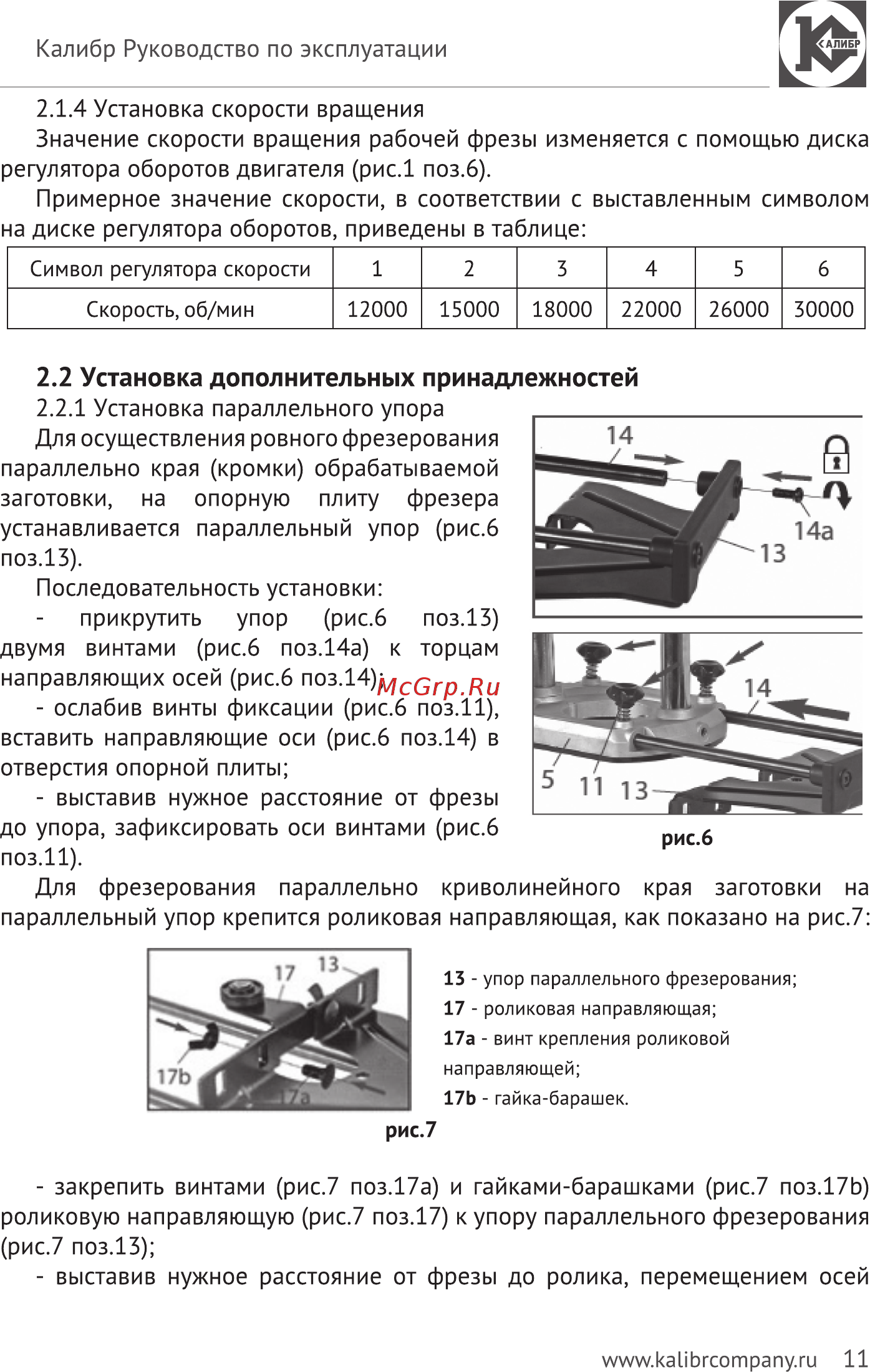

Калибр Руководство по эксплуатации 2 1 4 Установка скорости вращения Значение скорости вращения рабочей фрезы изменяется с помощью диска регулятора оборотов двигателя рис 1 поз 6 Примерное значение скорости в соответствии с выставленным символом на диске регулятора оборотов приведены в таблице Символ регулятора скорости 1 2 3 4 5 6 Скорость об мин 12000 15000 18000 22000 26000 30000 2 2 Установка дополнительных принадлежностей 2 2 1 Установка параллельного упора Для осуществления ровного фрезерования параллельно края кромки обрабатываемой заготовки на опорную плиту фрезера устанавливается параллельный упор рис 6 поз 13 Последовательность установки прикрутить упор рис 6 поз 13 двумя винтами рис 6 поз 14а к торцам направляющих осей рис 6 поз 14 ослабив винты фиксации рис 6 поз 11 вставить направляющие оси рис 6 поз 14 в отверстия опорной плиты выставив нужное расстояние от фрезы до упора зафиксировать оси винтами рис 6 поз 11 Для фрезерования параллельно криволинейного края заготовки параллельный упор крепится роликовая направляющая как показано на рис 7 на 13 упор параллельного фрезерования 17 роликовая направляющая 17а винт крепления роликовой направляющей 17Ь гайка барашек рис 7 закрепить винтами рис 7 поз 17а и гайками барашками рис 7 поз 17Ь роликовую направляющую рис 7 поз 17 к упору параллельного фрезерования рис 7 поз 13 выставив нужное расстояние от фрезы до ролика перемещением осей www kalibrcompany ru 11
