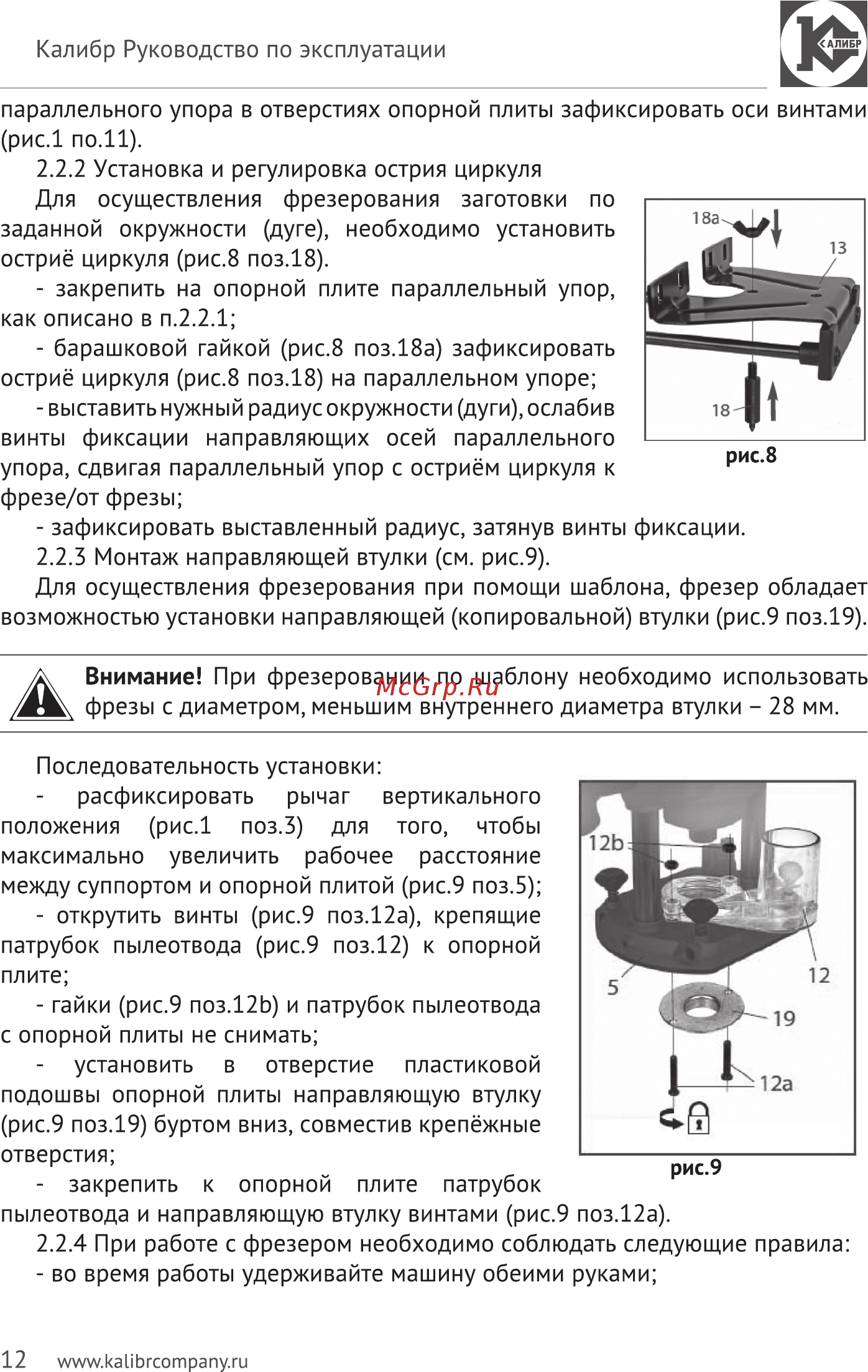

Калибр Руководство по эксплуатации параллельного упора в отверстиях опорной плиты зафиксировать оси винтами рис 1 по 11 2 2 2 Установка и регулировка острия циркуля Для осуществления фрезерования заготовки по заданной окружности дуге необходимо установить остриё циркуля рис 8 поз 18 закрепить на опорной плите параллельный упор как описано в п 2 2 1 барашковой гайкой рис 8 поз 18а зафиксировать остриё циркуля рис 8 поз 18 на параллельном упоре выставить нужный радиус окружности дуги ослабив винты фиксации направляющих осей параллельного рис 8 упора сдвигая параллельный упор с остриём циркуля к фрезе от фрезы зафиксировать выставленный радиус затянув винты фиксации 2 2 3 Монтаж направляющей втулки см рис 9 Для осуществления фрезерования при помощи шаблона фрезер обладает возможностью установки направляющей копировальной втулки рис 9 поз 19 А Внимание При фрезеровании по шаблону необходимо использовать фрезы с диаметром меньшим внутреннего диаметра втулки 28 мм Последовательность установки расфиксировать рычаг вертикального положения рис 1 поз З для того чтобы максимально увеличить рабочее расстояние между суппортом и опорной плитой рис 9 поз 5 открутить винты рис 9 поз 12а крепящие патрубок пылеотвода рис 9 поз 12 к опорной плите гайки рис 9 поз 12Ь и патрубок пылеотвода с опорной плиты не снимать установить в отверстие пластиковой подошвы опорной плиты направляющую втулку рис 9 поз 19 буртом вниз совместив крепёжные отверстия рис 9 закрепить к опорной плите патрубок пылеотвода и направляющую втулку винтами рис 9 поз 12а 2 2 4 При работе с фрезером необходимо соблюдать следующие правила во время работы удерживайте машину обеими руками 12 www kalibrcompany ru
