8 www.kalibrcompany.ru

Калибр Руководство по эксплуатации

EAC ТР ТС

до 30 мм. Фиксация суппорта в нужном положении осуществляется рычагом

(рис.1 поз.3). Контроль глубины обработки обеспечивают скользящий

стержень-ограничитель глубины (рис.1 поз.8) и упор ступенчатый (рис.1 поз.10)

револьверного типа. Подача суппорта (вниз) для фрезерования осуществляется

нажатием на рукоятки инструмента (после разблокировки рычага рис.1

поз.3). Обратный ход суппорта обеспечивают пружины, расположенные

снаружи направляющих трубок. Горизонтальное перемещение инструмента

обеспечивает скольжение пластиковой подошвы (рис.1 поз.16), закреплённой

внизу опорной плиты, по поверхности заготовки.

На крышке корпуса фрезера (рис.1 поз.13) расположен диск регулятора

оборотов двигателя (рис.1 поз.6). На нём нанесены символы: 1, 2, 3, 4, 5, 6, для

установки скорости вращения шпинделя с фрезой.

Запуск двигателя осуществляется смещением ползунка выключателя

(рис.1 поз.1) вниз из позиции «0» - выключено в позицию «I» - включено.

Отпущенный ползунок пружиной возвращается в исходное положение -

двигатель выключается. Для продолжительной работы, после смещения

ползунка вниз, утопив его нижнюю часть в положении «I», он фиксируется в

рабочем положении. При повторном нажатии на нижнюю часть ползунка, он

возвращается в исходное положение «0» - выключено, двигатель выключается.

В комплект поставки входят устройства, расширяющие возможности

фрезера:

- параллельный упор (рис.2 поз.2) с осями (рис.2 поз.3) позволяет

обрабатывать изделие на определённом расстоянии от прямолинейного края

заготовки (фрезерование пазов, канавок, сверление отверстий и т.п.);

- направляющая втулка (рис.2 поз.4), позволяет фрезерование заготовки по

выбранному шаблону (шаблоны в комплект поставки не входят).

Пластиковый патрубок пылеотвода (рис.2 поз.1) позволяет подключить

пылесос для удаления стружки из зоны фрезерования.

Для снижения электромагнитных помех двигателя, в целях обеспечения

нормального функционирования находящихся рядом средств связи, в

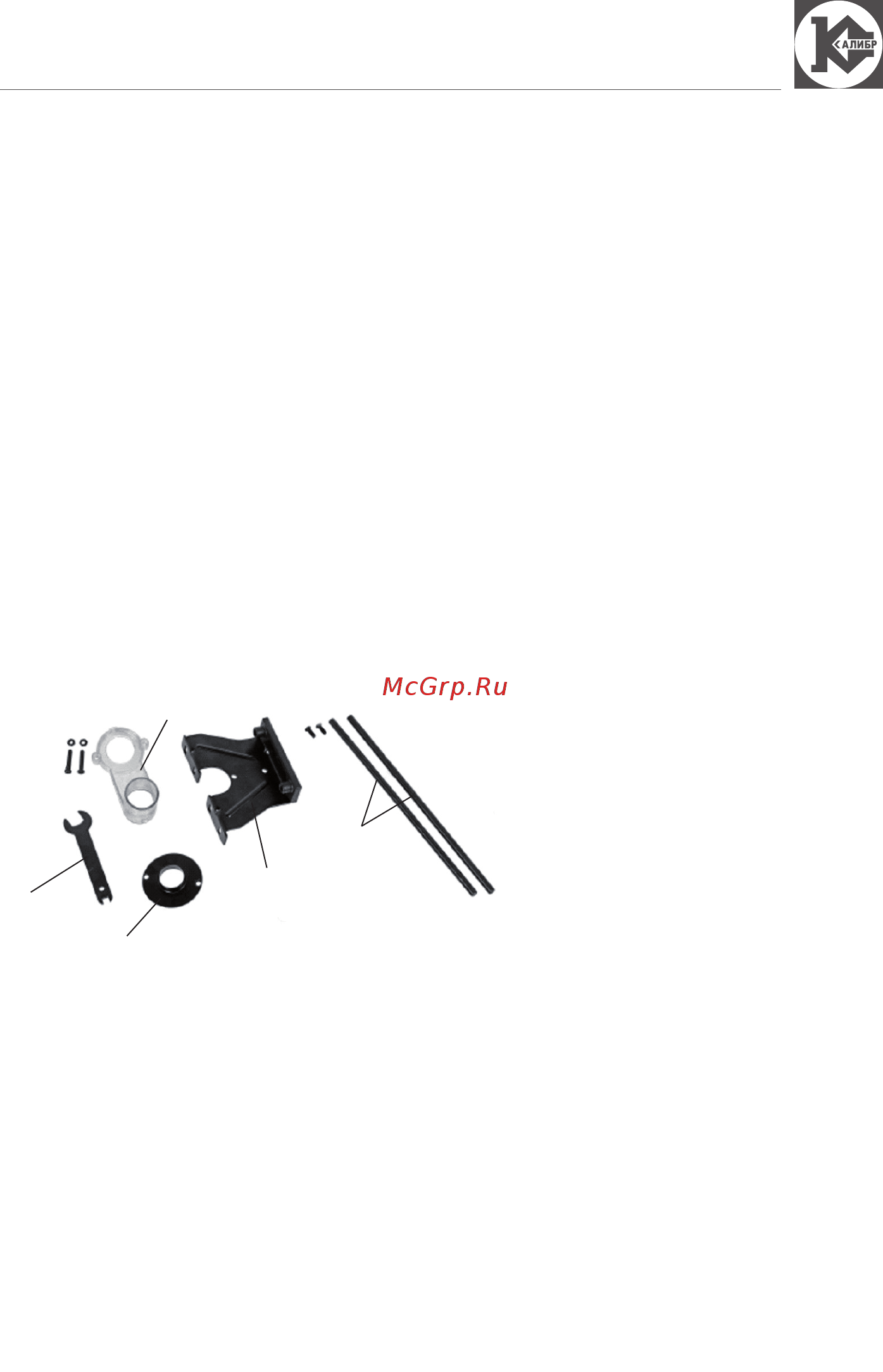

рис.2

1 – патрубок пылеотвода;

2 – упор параллельный;

3 – ось параллельного упора;

4 – втулка направляющая;

5 – ключ.
