электрическую цепь фрезера вставлены конденсатор и индуктивность фильтра
радиопомех.
На суппорте (рис.1 поз.14) стрелкой указано направление вращения фрезы.
2. Использование по назначению
2.1 Подготовка инструмента к работе
2.1.1 Установка патрубка пылеотвода:
- расфиксировать рычаг вертикального
положения (рис.1 поз.3) для того, чтобы
максимально увеличить рабочее расстояние
между суппортом и опорной плитой (рис.3 поз.1);
- отцентрировать отверстия на патрубке
пылеотвода (рис.3 поз.2) относительно отверстий
опорной плиты;
- зафиксировать положение патрубка при
помощи винтов (рис.3 поз.3) и гаек (рис.3 поз.4).
После установки патрубка, к нему можно
подключать промышленный пылесос.
2.1.2 Установка (замена) рабочей фрезы,
цанги:
- для удобного доступа к цанговому патрону,
положите фрезер кнопкой блокировки шпинделя
вверх;
- нажав кнопку блокировки (рис.4 поз.2),
поворачивайте гайку цанги до срабатывания
блокировки (кнопка утопится глубже);
- открутить гайку цанги (рис.4 поз.1) ключом
(рис.4 поз.3);
- установить хвостовик фрезы (рис.4 поз.4) в
цанговый зажим не менее чем на 20 мм, или до
отметки на хвостовике, как показано на рис.5;
- затянуть гайку цанги ключом (не
затягивайте слишком сильно);
- отпустить кнопку блокировки
шпинделя.
Модель комплектуется цангами
Ø6 и Ø8 мм. Цанги меняются в той
же последовательности, как и фрезы.

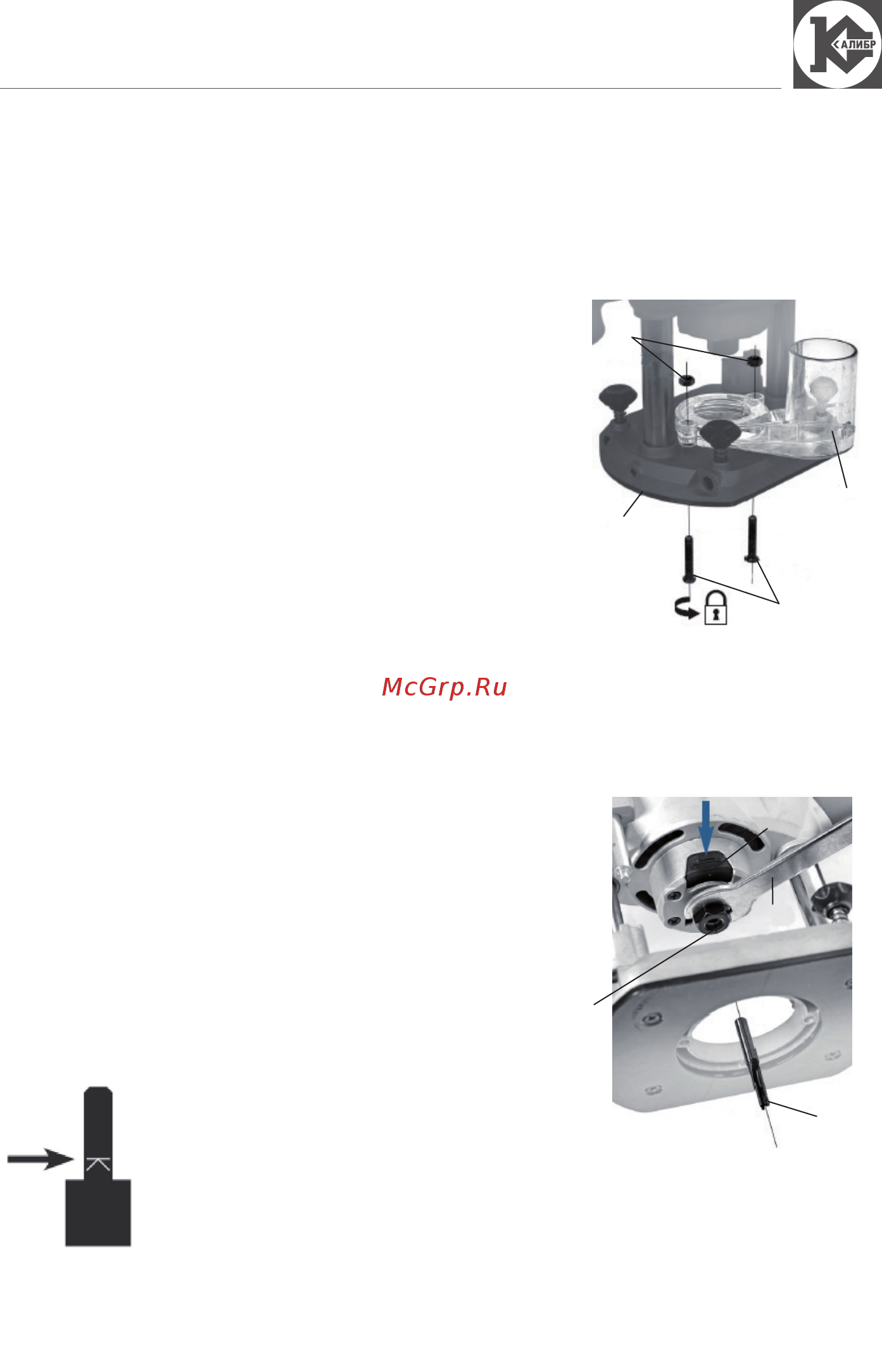

рис.3
1 – опорная плита;
2 – патрубок пылеотвода;
3 – винты крепления; 4 - гайки.
2
3
1
4
рис.5
рис.4
4
1
3
2
1 – опорная плита;
2 – патрубок пылеотвода;
3 – винты крепления; 4 - гайки.
