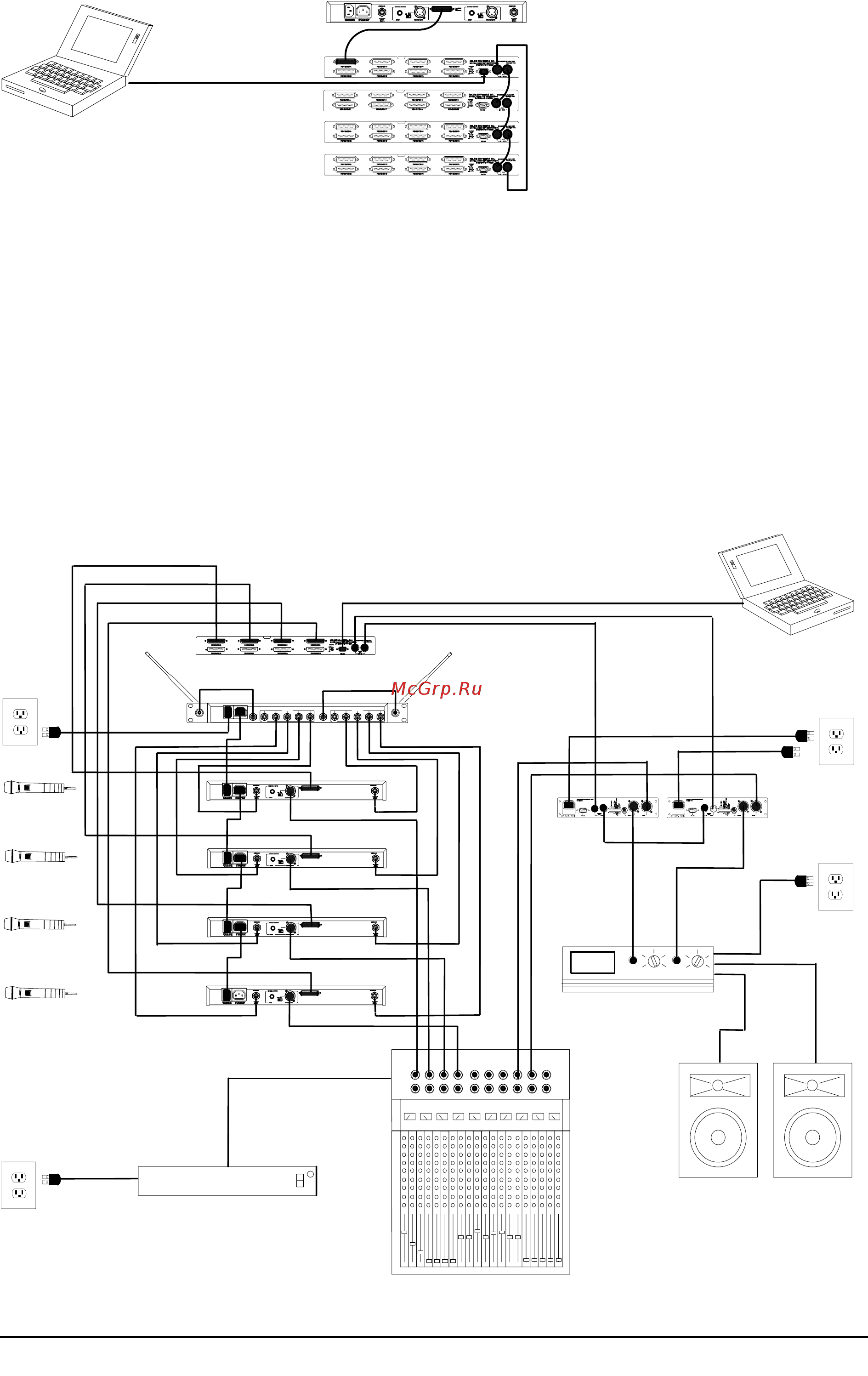

3 Подключите порт Shure Link OUT второго UA888 к порту Shure Link IN третьего UA888 4 Подключите порт Shure Link OUT последнего UA888 к порту Shure Link IN первого UA888 Это создаст коммуникационный цикл между всеми объединенными модулями UA888 и компьютером Возможно использование стандартного MIDI кабеля но сеть Shure Link не совместима с MIDI Подключение UA888 к звуковому оборудованию Сетевая система UA888 может быть интегрирована в существующую беспроводную микрофонную систему Shure UHF без изменений в оригинальной конфигурации Прилагаемым кабелем подключите 25 контактный D разъем сети тыльной панели каждого приемника U4 к одному из 25 контактных D разъемов на тыльной панели модуля UA888 Типовая звуковая система показана на рис 7 При разрыве коммутации между интерфейсом UA888 и компьютером или приемником компьютер отобразит сообщение об ошибке При этом проверьте коммутацию и перезапустите программу UA888 Передатчик 1 ГГга тпт Передатчик 2 Л 1тгп Передатчик 3 ГП I ггпь Передатчик 4 Блок питания микшера Рис 7 6 Shure UA888 Руководство пользователя
