16
температура воздуха и воды. Если текущее
время не входит ни в один период, будет
поддерживаться температура, заданная в
меню «t°C помещения» и «t°C теплоносителя».
8.10.2. Пункт меню «Рабочий день» позволяет
сделать настройку температуры термостата
для рабочего дня. Температура воздуха
и теплоносителя будет поддерживаться
на установленном уровне для каждого периода времени. Также можно
установить максимальную мощность котла
для данного периода.
При нажатии кнопки «ВВОД» на текущем
периоде откроется экран настройки этого
периода, где можно изменить время,
температуру воздуха и теплоносителя для
данного периода времени, максимальную
мощность, либо удалить период из списка.
При нажатии кнопки «ВВОД» на пункте «Добавить» откроется экран
настройки нового периода. После настройки
всех значений нужно выбрать пункт «Готово».
При нажатии кнопки «ВВОД» данный период
будет добавлен в список.
Для просмотра программы термостата следует
выбрать пункт «Просмотр» в меню настройки
программы. На графиках показываются все
используемые в соответствующей программе
периоды в соответствии с настройками по
температуре воздуха, теплоносителя и максимальной мощности.
В случае использования многотарифной
системы оплаты энергопотребления, можно
настроить в периоды максимальных тарифов
мощность 0 кВт, а в льготный (ночной) период
установить максимальную мощность.

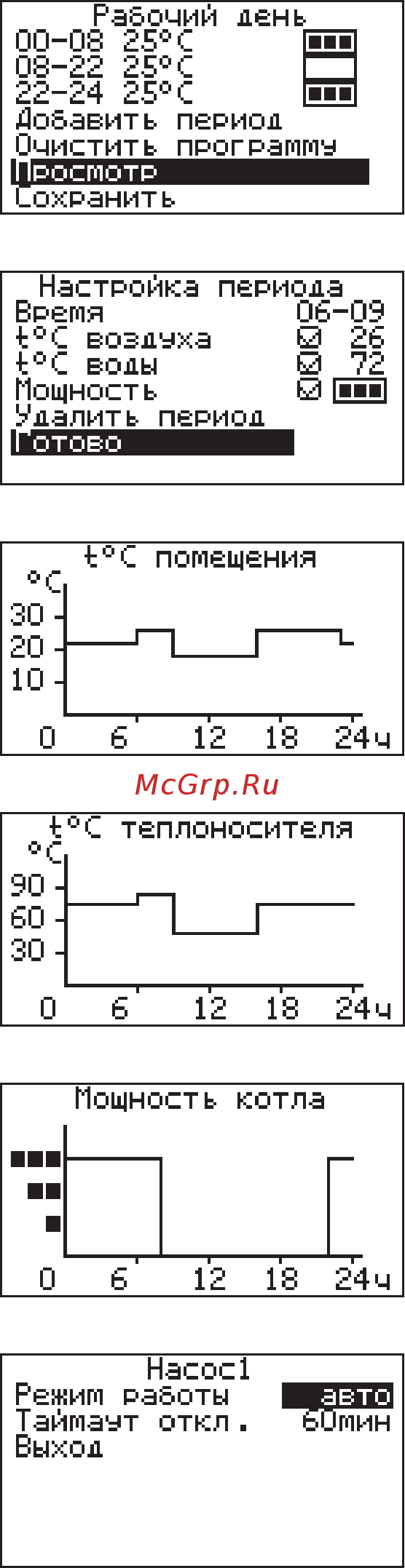

Как пример на рисунках показаны графики
по указанным настройкам.
8.10.3. После того, как настройки
произведены, следует выбрать пункт меню «Сохранить» и нажать кнопку
«ВВОД». Если введенные значения не
содержат ошибок, настройки сохранятся, и
произойдет выход в меню термостата. Если
введенные значения ошибочны, например,
если периоды перекрываются, появится
экран, сообщающий об ошибке, где можно
выбрать, сохранять изменения или нет.
Следует учитывать, что сохранение неверных
настроек может привести к неправильной работе термостата.
8.10.4. Пункт меню «Выходной день»
позволяет сделать настройку температуры
термостата для выходного дня. Все настройки
для этого пункта аналогичны настройкам для
рабочего дня.
8.10.5. Для выхода из меню «Термостат»
выберите пункт «Сохранить» и нажмите
кнопку «ВВОД».
