27

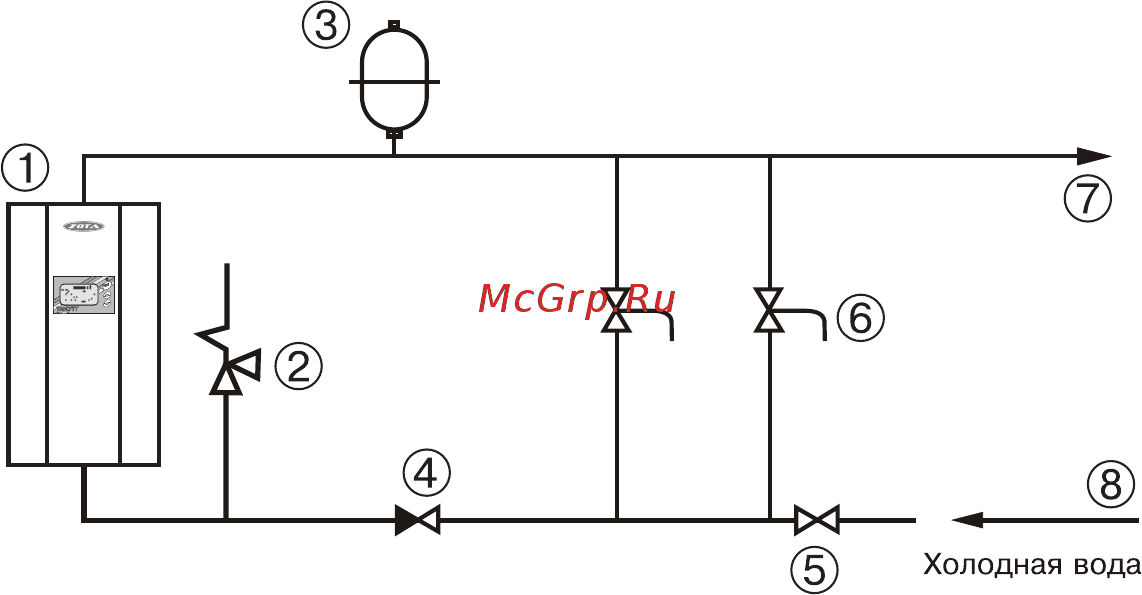

Рис. 10 Упрощенная схема подключения в качестве
электроводонагревателя с проточным режимом работы.
1 - Электроводонагреватель
2 - Предохранительный клапан
3 - Мембранный расширительный бак
4 - Обратный клапан
5 - Вентиль
6 - Смеситель
7 - Горячая вода
8 - Холодна вода
