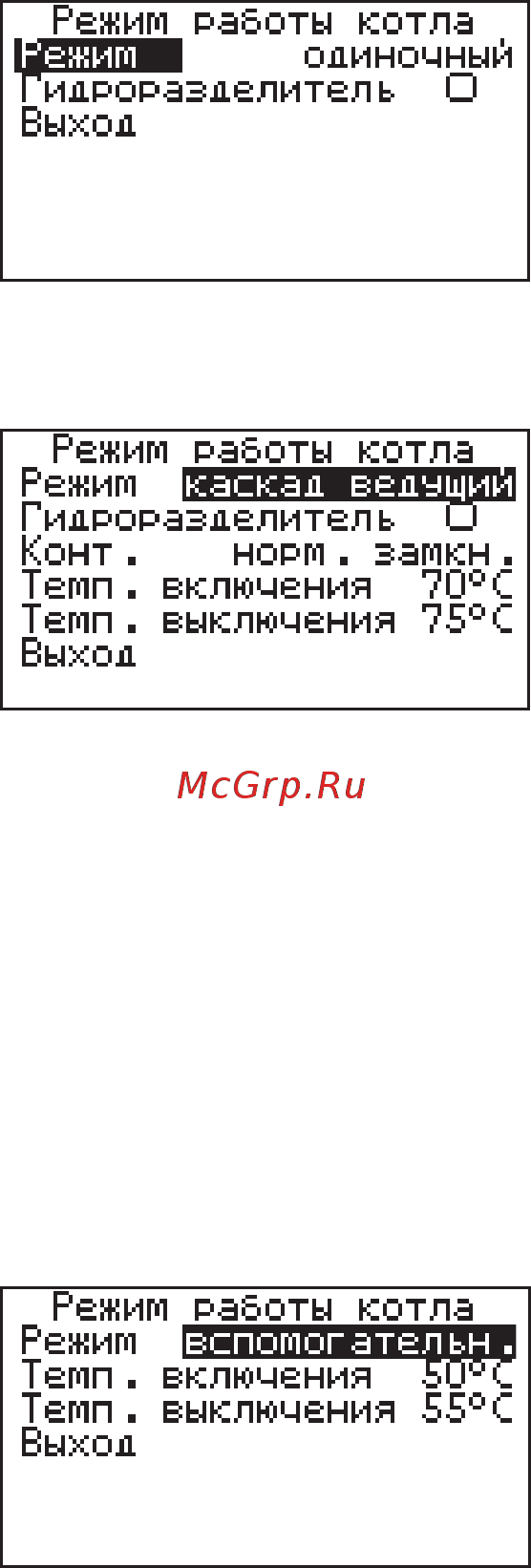

Возможные режимы работы котла:

• ОДИНОЧНЫЙ / КАСКАД ВЕДУЩИЙ / КА-

СКАД ВЕДОМЫЙ / ВСПОМОГАТЕЛЬНЫЙ.

• В режиме ОДИНОЧНЫЙ котел работает,

как основной источник тепла в контуре ото-

пления. Возможна работа погодозависимого

управления и термостата. Насосы и клапан ра-

ботают в соответствии их настройкам в меню.

В этом режиме можно включить использование в схеме гидроразделителя.

При его использовании контроль за температурой на выходе гидроразде-

лителя осуществляет датчик «tдатч6». Пример схемы подключения показан

в приложении 1, (Рис.8).

• В режиме КАСКАД ВЕДУЩИЙ котел работает

как основной источник тепла, который может

управлять ведомыми котлами, подключенными

параллельно. В этом режиме настраивается

тип управляющего контакта, температура

включения и выключения ведомого котла.

К ведущему котлу в этом режиме можно

подключить насос1, насос2 и трехходовой клапан с соответствующими

настройками управления. Контроль за суммарной температурой

теплоносителя на выходе каскада осуществляет датчик гидроразделителя

«tдатч6». Можно включить использование в схеме гидроразделителя.

Бойлер ГВС при каскадном подключении с гидроразделителем необходимо

устанавливать во вторичном контуре. Пример схемы подключения показан в

приложении1, (Рис.9).

• В режиме КАСКАД ВЕДОМЫЙ котел работает как дополнительный источник

тепла, который управляется ведущим котлом. В этом режиме настраивается

тип управляющего контакта, подключаемого к следующему ведомому котлу,

температура включения и выключения следующего котла. К ведомому котлу

в этом режиме можно подключить только насос1, который отключается через

30 сек после отключения нагрева ведомого котла. Контроль за температурой

теплоносителя осуществляется по датчику воды, установленному в котле.

• В режиме ВСПОМОГАТЕЛЬНЫЙ котел

используется как дополнительный источник

тепла, устанавливаемый параллельно

основному (например твердотопливному).

Нагрев вспомогательного котла включается,

если температура основного котла ниже

температуры «Темп.включения» и температура

в помещении ниже установленного значения

(см. п.8.6).

При достижении основным котлом температуры выключения, нагрев

отключается. Температура основного котла контролируется датчиком

«tдатч2», который должен быть установлен как можно ближе к патрубку

подачи основного котла. В контуре вспомогательного котла в этом режиме

используется насос1 в режиме «Авто», который отключается через 30 сек

после отключения нагрева вспомогательного котла.

В контуре основного котла используется насос3, который включается при

достижении температуры «Темп. выключения».

Работа погодозависимого управления в этом режиме недоступна. Возможно

использование термостата и клапана для регулирования дополнительного

контура, а также насоса2 в режиме отопления. Кроме того, при использовании

гидроразделителя возможно также подключение контура ГВС (см.Рис.7).
