25
Приложение 1

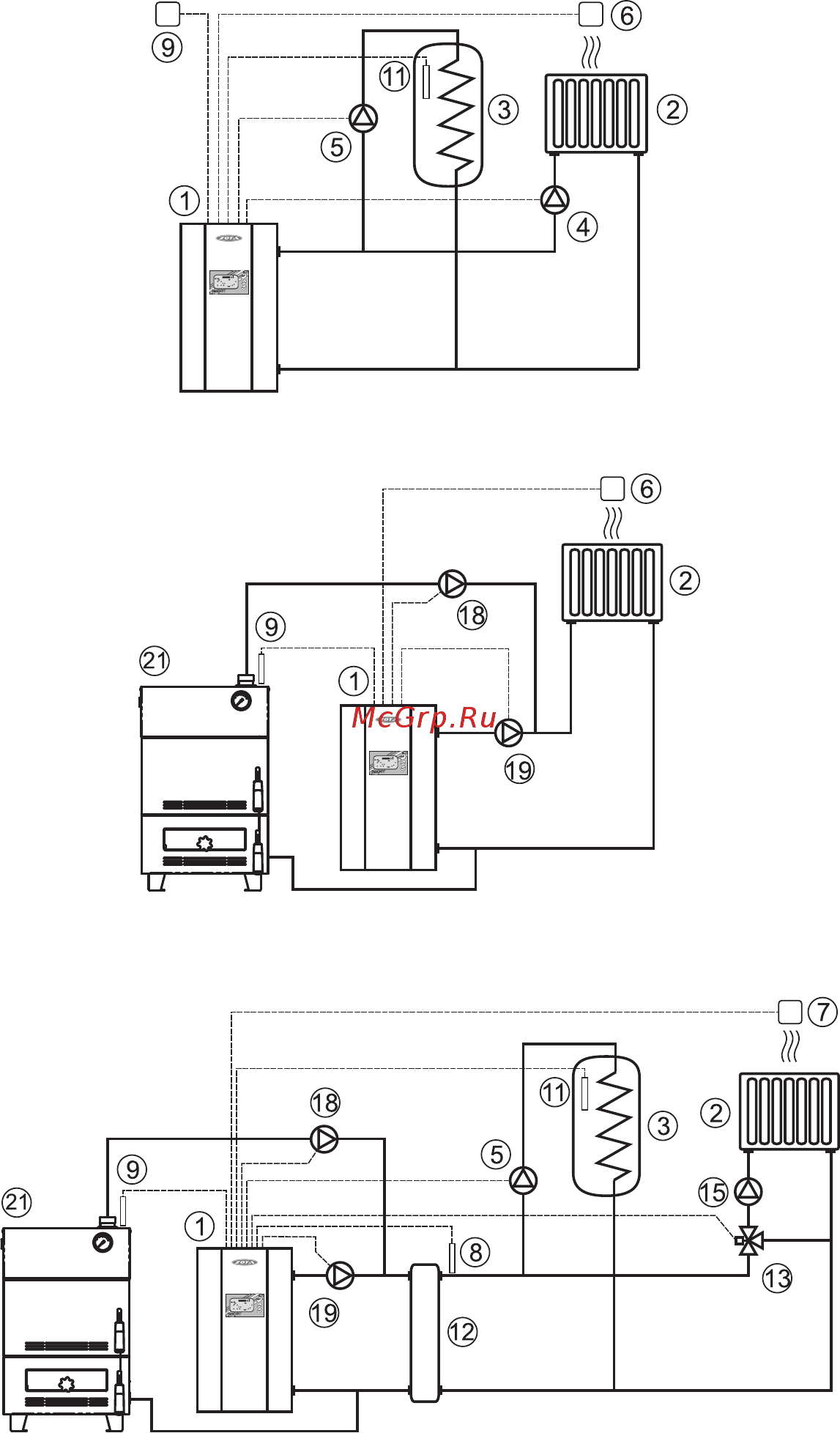

Рис.5 Упрощенная схема подключения котла с контуром ГВС.
Рис.6 Упрощенная схема подключения котла в режиме
вспомогательного.
Рис.7 Упрощенная схема подключения котла в режиме
вспомогательного с гидроразделителем.
