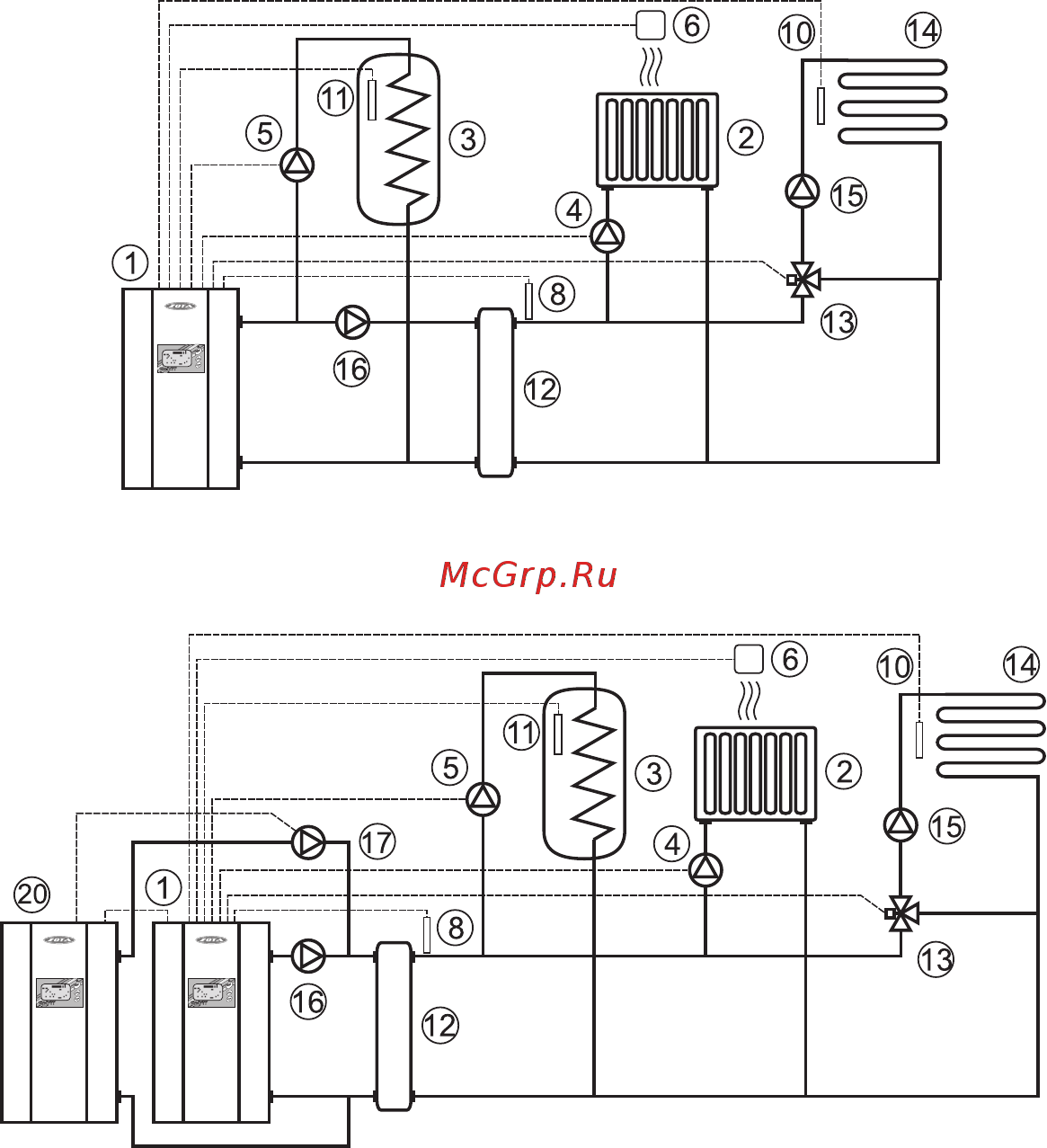

Zota Smart 24 [28/40] Рис упрощенная схема подключения двух котлов в каскаде с гидроразделителем контуром гвс и теплого пола

Рис.8 Упрощенная схема подключения котла с гидроразделителем,

контуром ГВС и теплого пола.

Рис.9 Упрощенная схема подключения двух котлов в каскаде с

гидроразделителем, контуром ГВС и теплого пола.

1 – Электроводонагреватель

2 – Отопительные приборы

3 – Бак водонагревателя ГВС.

4 – Циркуляционный насос контура

отопления (насос1)

5 – Циркуляционный насос контура

ГВС (насос2)

6 – Датчик температуры помещения

(tдатч.1)

7 – Датчик температуры воздуха

(tдатч.4)

8 – Датчик температуры

гидроразделителя (tдатч.6)

9 – Датчик температуры внешний

(tдатч.2)

10 – Датчик температуры воды (tдатч.3)

11 – Датчик температуры ГВС (tдатч.5)

12 – Гидроразделитель

13 – Трехходовой клапан с приводом

14 – Контур теплого пола

15 – Насос контура клапана

16 – Насос контура гидроразделителя

17 – Насос ведомого котла (насос1)

18 – Насос основного твердотопливного

котла (насос3)

19 – Насос вспомогательного котла

(насос1)

20 – Электроводонагреватель ведомый

в каскаде

21 – Твердотопливный котел
