Zota MK-S 4,5 [12/36] Рис схема подключения миникотельной

стр. 10

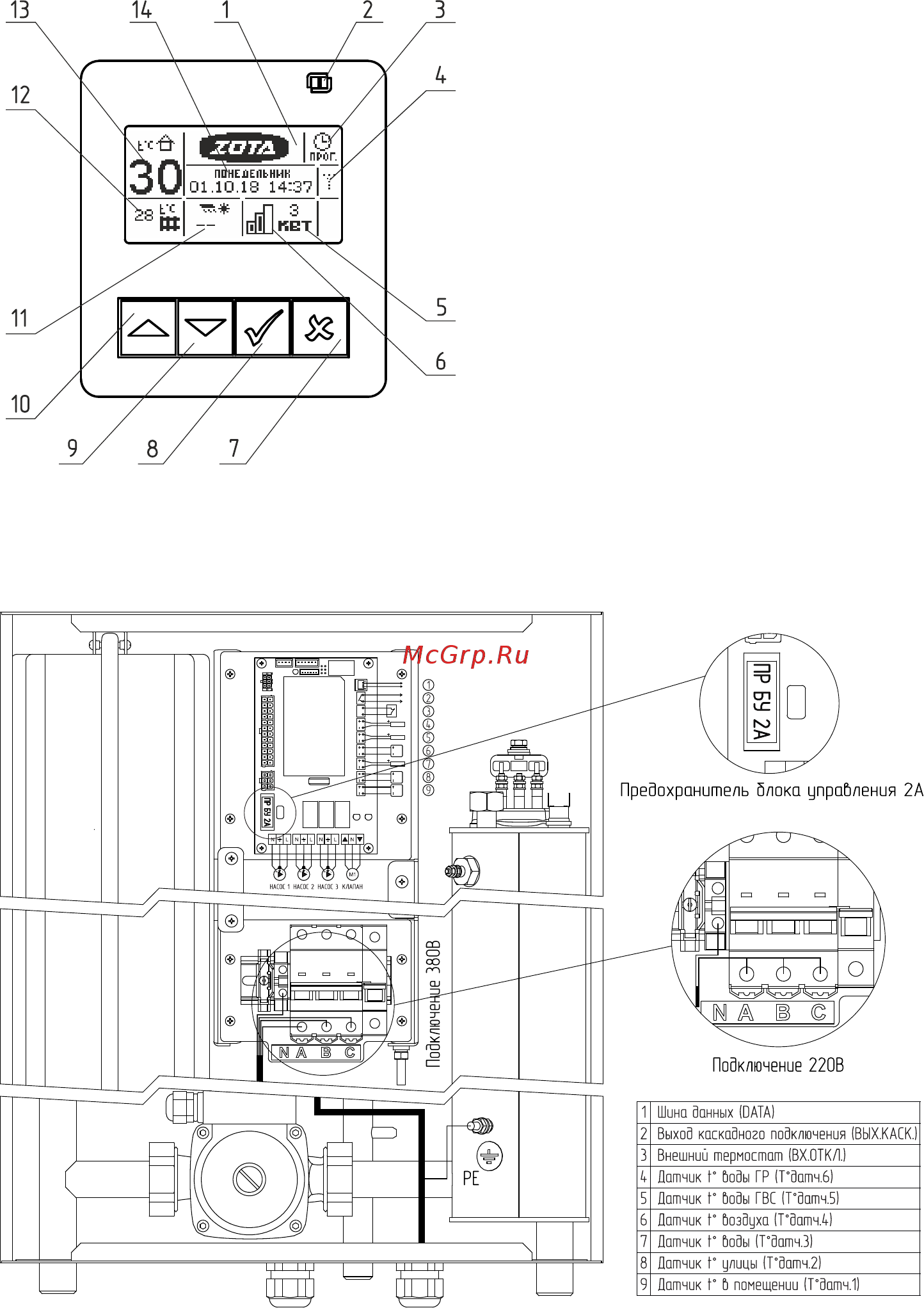

Рис.2 Расположение органов управления и индикации на

передней панели.

1 – Жидкокристаллический дисплей

2 – Индикатор ждущего режима

3 – Индикатор работы термостата

4 – Индикатор работы модуля GSM/GPRS

или LAN

5 – Текущая мощность миникотельной

6 – Количество включенных ступеней

7 – Кнопка выход

8 – Кнопка ввода режимов работы,

включения/отключения миникотельной

9 – Кнопка перемещения по меню вниз

10 – Кнопка перемещения по меню вверх

11 – Температура на улице

12 – Температура теплоносителя

13 – Температура в помещении

14 – Текущие время и дата

Рис.3 Схема подключения миникотельной.
