стр. 20

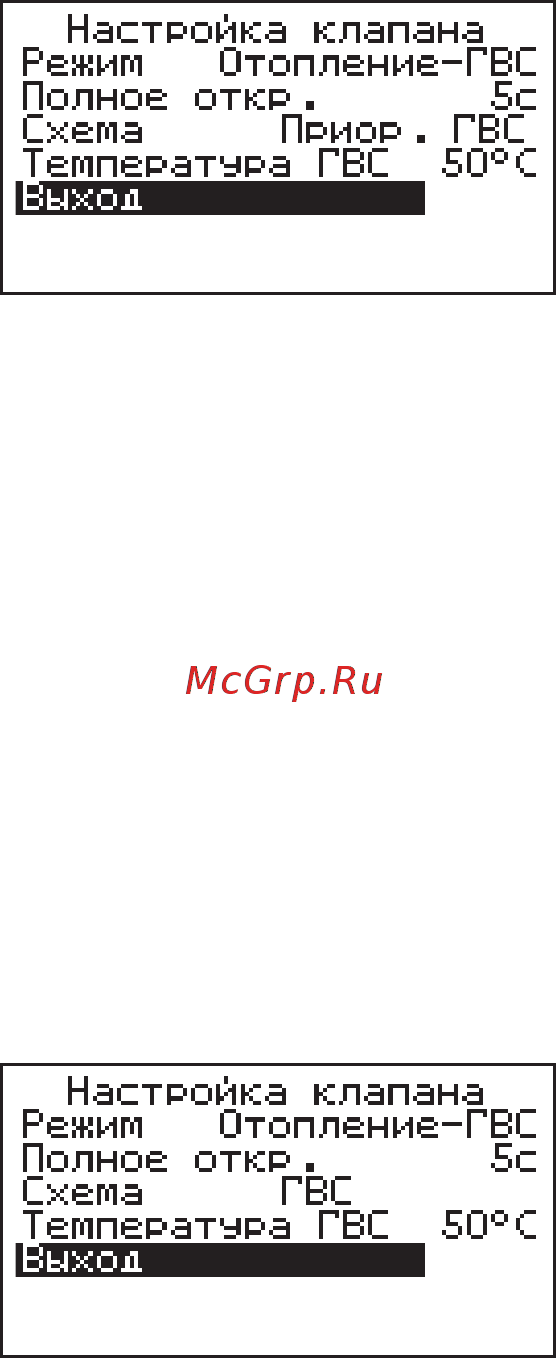

• В режиме Отопление-ГВС в схеме
ПРИОРИТЕТ ГВС клапан начинает двигаться
в сторону полного закрытия ГВС и полного
открытия ЦО (нулевая точка). Затем в
обратную сторону до полного открытия ГВС и
полного закрытия ЦО.
«Насос2» блокируется. Идет нагрев только
контура ГВС.
В таком положении каждую секунду
сравнивается температура контура ГВС с уставкой «Температура ГВС».
Если температура ГВС больше чем уставка «Температура ГВС» на +2°С
то клапан перемещается в сторону ЦО, полностью открывая этот контур и
полностью закрывая контур ГВС. Идёт нагрев только контура ЦО «Насос2»
разблокируется и таким образом начинается нагрев второго контура
отопления.
Если температура в контуре ГВС упала ниже чем «Температура ГВС» - 2°С,
то клапан открывает полностью ГВС и закрывает полностью ЦО. При этом
«Насос2» блокируется и идет нагрев только ГВС, а нагрев контура ЦО и
контура Насоса 2 временно приостанавливается. «Насос1» в режиме «Авто».
Температура в контуре ЦО определяется уставкой «t°С теплоносителя» (в
котле) или температурой помещения «tдатч1». В контуре Насоса 2 в режиме
«Вкл» температура задаётся уставкой температуры теплоносителя. В режиме
«Отопление» температура задаётся уставками температуры теплоносителя и
воздуха в меню «Насос2».Температура уставки ГВС «Температура ГВС» может
быть выставлена на 20-75°С. При этом если в котле установлена температура
ниже чем «Температура ГВС» +5°С то при сохранении уставки ГВС в меню
клапана изменяется и сохраняется уставка «температура теплоносителя» (в
котле) как «Температура ГВС» + 5°С.
• В режиме Отопление-ГВС в схеме ГВС
клапан начинает двигаться в сторону полного
закрытия ГВС и полного открытия ЦО (нулевая
точка). Затем в обратную сторону до полного
открытия ГВС и полного закрытия ЦО. В таком
режиме он остается до изменения режима
регулирования. «Насос1» в режиме «Авто».
«Насос2» заблокирован.
Температура в контуре ГВС определяется уставкой «Температура ГВС»
которая может быть выставлена на 20-75°С. При этом точность поддержания
температуры в контуре ГВС будет определяться режимом регулирования
(грубый -точный) с его настройками.
Температура контролируется датчиком контура ГВС и при достижении
заданной температуры котел останавливает нагрев и выключатся «Насос1»
через интервал указанный в настройках меню «Насос1» в режиме «Авто».
Для управления работой клапана «Отопление-ГВС» могут использоваться
датчики температуры воздуха «tдатч1» и «tдатч5».
Пример схемы подключения миникотельной с клапаном «Отопление-ГВС»
приведён на рисунке 5 приложение 1.
• Для управления работой трехходового клапана могут использоваться
датчики температуры воды «tдатч3» и воздуха «tдатч4». При использовании
клапана в режиме ТЕПЛЫЙ ПОЛ используется датчик воды «tдатч3» и
также возможно использование датчика воздуха «tдатч4», для регулировки
температуры в помещении.
• В режиме ОТОПЛЕНИЕ может использоваться один из датчиков, или оба
датчика одновременно.
В меню «Настройка клапана» настраиваются:
• «Темпер. воды» - настраивает желаемую температуру в контуре;
