6. Размещение и монтаж

6.1. Установку миникотельной целесообразно производить по проекту,

выполненному специализированной организацией. Если в системе отопления

в качестве теплоносителя используется вода, то объем жидкости в системе

отопления не должен превышать 120 литров. Если в качестве теплоносителя

используется этиленгликоль, разведенный с водой в соотношении не более

1:1, то объем жидкости в системе отопления не должен превышать 100 литров.

Если объем жидкости в системе отопления превышает указанные значения,

то необходимо установить дополнительный расширительный бак на обратном

трубопроводе системы отопления.

6.2. При монтаже миникотельной необходимо выдерживать минимальные

расстояния до стен, пола и потолка, указанных на Рис.4. Расстояние

необходимо соблюдать для удобства эксплуатации и сервисного обслуживания.

Запрещается помещать миникотельную в ниши, загораживающие крепежные

элементы кожуха миникотельной и препятствующие естественной вентиляции

изделия.

6.3. Монтаж миникотельной рекомендуется производить в следующей

последовательности:

• Закрепить кронштейн крепления на вертикальной поверхности в

необходимом месте с помощью шурупов, входящих в комплект и установить

на него миникотельную, как показано на Рис.1;

• Подсоединить миникотельную, к системе отопления;

• Установить датчик температуры воздуха в жилом помещении на высоте 1,5

м от пола, исключив прямое воздействие на него солнечных лучей, потоков

воздуха от нагревательных приборов, вентиляторов и т.д;

• Установить датчик температуры воздуха на улице, в защищенном от

солнечных лучей и осадков месте;

• Открыть кожух (3), предварительно выкрутив четыре винта крепления

кожуха;

• Подключить миникотельную, к трехфазной сети переменного тока 380 В,

50 Гц, для этого присоединить рабочий нулевой провод на клемму нейтраль

(N) миникотельной, фазные провода на клеммы А, В, С колодок. Защитный

нулевой провод (РЕ) подключить на болт «ЗАЗЕМЛЕНИЕ» см. Рис.3;

• При питании миникотельной от однофазной сети переменного тока 220

В, 50 Гц, присоединить рабочий нулевой провод на клемму нейтраль(N)

миникотельной, а фазный на клеммы А, В, С колодки, защитный нулевой

провод (РЕ) должен подключаться к клемме «ЗАЗЕМЛЕНИЕ» см. Рис.3.

Для соединения клемм А, В, С колодки в комплекте имеется специальная

перемычка (только для ZOTA – 4,5…ZOTA – 9).

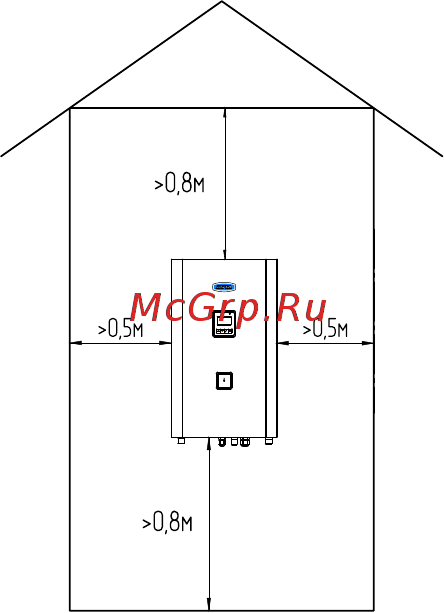

Рис.4 Схема установки миникотельной.
