стр. 12
Присоединить датчик температуры воздуха помещения к контактам (А-,
В+) на клеммной колодке, проводом с сечением не менее 0,5 кв.мм и длиной
до 20 м;
• Присоединить датчик температуры воздуха на улице к контактам (С-,
D+) на клеммной колодке, проводом с сечением не менее 0,5 кв.мм и длиной
до 20 м, при этом необходимо строго соблюдать полярность, обозначенную
на колодке при подключении датчиков температуры воздуха. Маркировка
проводов датчиков температуры воздуха: красный (+), синий (-);
• При использовании внешнего термостата, убрать перемычку (П) с колодок
Т1 и Т2 и присоединить к ним нормально замкнутые контакты реле внешнего
термостата;
• Для установки модуля GSM/GPRS или LAN необходимо снять кожух с
миникотельной (3) Рис.1, снять блок индикации (8), снять крышку с блока
индикации и установить плату модуля GSM/GPRS или LAN предварительно
подключив кабель к разъёму ХS3 на плате блока индикации. Далее необходимо
установить SIM-карту со снятым запросом PIN-кода в модуль GSM/GPRS или
подключить сетевой кабель к модулю LAN, установить на место блок индикации
и присоединить кабель антенны к разъёму модуля GSM/GPRS. Кабель от
антенны модуля GSM/GPRS или сетевой кабель модуля LAN, необходимо
пропустить в кабельный ввод (23);
• Закрыть кожух миникотельной (3) не допуская попадания провода от
антенны, сетевого кабеля, датчиков температуры и насосов на края кожуха
во избежание повреждения и закрутить винты крепления;
• С подробным описанием работы модуля GSM/GPRS можно ознакомится в
паспорте на модуль управления;
• С подробным описанием работы модуля LAN можно ознакомится в
паспорте на модуль управления.
6.4. Упрощённые варианты схем монтажа миникотельной в отопительную
систему представлены в приложении 1. Представленные схемы не заменяют
проектного чертежа системы отопления и предназначены только для
просмотра!
7. Подготовка к работе и работа миникотельной
7.1. Проверьте надежность защитного зануления.
7.2. Заполните отопительную систему и миникотельную теплоносителем.
7.2.1. При заполнении системы отопления и ее запуске необходимо
исключить попадание теплоносителя внутрь кожуха на электрические провода,
разъемы и электронные блоки миникотельной.
7.2.2. В течение отопительного сезона необходимо контролировать объем
и давление теплоносителя в системе отопления.
7.2.3. Нельзя осуществлять разбор теплоносителя из отопительной системы
для разных нужд, за исключением необходимого слива при ремонте.
7.2.4. При сливе теплоносителя и дополнении нового повышается опасность
коррозии и образования отложений.
7.2.5. Долив теплоносителя в отопительную
систему производить в охлажденную до 70°С,
систему.
7.2.6. Теплоноситель должен соответствовать
требованиям п.п. 1.10.
7.3. Проверьте надежность и герметичность
всех соединений водяного контура.

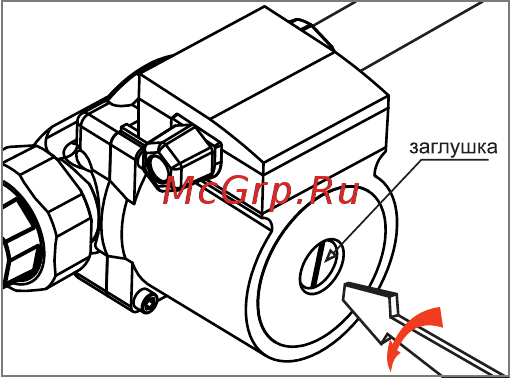

7.4. Заполните систему и циркуляционный
насос теплоносителем. Частичное удаление
воздуха из циркуляционного насоса происходит
