стр. 8

Внимание! Неправильная установка заглушки вертикального канала те-

плообменника (поз.11) и заслонки 2 дымоотводной (поз.16) приводит к про-

горанию и деформации водонеохлаждаемых поверхностей котла, а также

к неправильной работе котла. В случае нарушений условий эксплуатации

котла, рекламации не принимаются.

5.4. Котлы являются универсальными и работают на твердом топливе (угле

и дровах).

5.5. В нижней части котла вместо заглушки (поз.24) может устанавливаться

блок ТЭН от 3 до 9 кВт. В случае установки блока ТЭН его подключают

к электрической сети через панель управления ПУ ЭВТ-И1, которая

позволяет изменять мощность нагревательного элемента тремя ступенями и

поддерживать заданную температуру теплоносителя в системе отопления и

воздуха в помещении.

Возможно подключение панели управления как от однофазной, так и от

трехфазной сети переменного тока. Датчик температуры панели управления

устанавливается в гнездо (поз.31) на боковой стенке котла. Блок ТЭН и

панель управления не входят в комплект котла и поставляются по отдельному

заказу.

5.6. Дверь загрузочная должна плотно прилегать к арке. Со временем

уплотнительный шнур теряет свои первоначальные свойства, что приводит

к нарушению газоплотности котла, для того что бы откорректировать

положения дверей необходимо открутить гайки М8 (Рис.3 поз.1) и извлечь

шайбы регулировочные (Рис.3 поз.3) и закрутить гайки М8. В случае если

корректировка положения двери не помогает замените уплотнительный

шнур.

Внимание! Температурная деформация арки двери является следствием

не верно настроенной двери и потери газоплотности. В случае нарушений

условий эксплуатации котла, рекламации не принимаются.

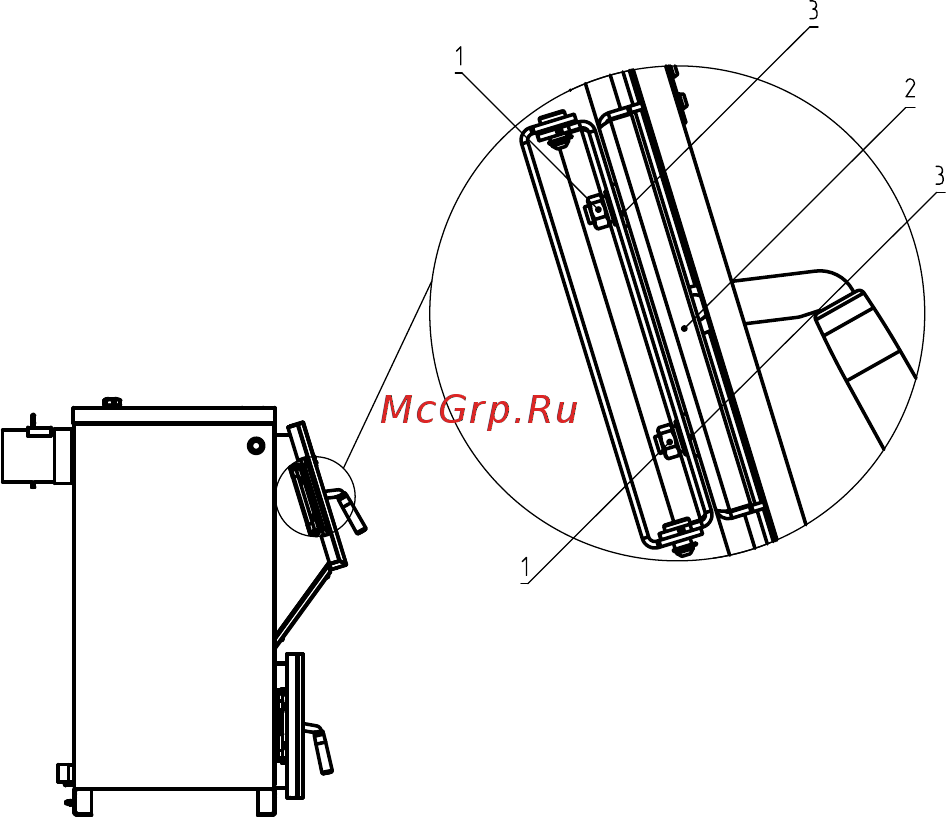

Рис.3 Регулировки петли дверцы

1-Гайка М8

2-Петля дверцы

3-Шайба регулировочная
