стр. 7

Внимание! В случае необходимости открытия дверцы загрузочной во вре-

мя работы котла, необходимо: Закрыть заслонку подачи воздуха (поз.7) руч-

кой заслонки (поз.8) и аккуратно приоткрыть дверцу загрузочную на 5-10

мм на 10-15 секунд для предотвращения хлопка пиролизных газов.

Для чистки теплообменника необходимо открыть загрузочную дверцу

(поз.3) и убрать заслонку для чистки теплообменника. Заслонка для чистки

теплообменника крепится на петлях, размещенных на корпусе котла (поз.1).

Чтобы снять заслонку необходимо привести ее в горизонтальное положе-

ние, потянув за нижнюю часть заслонки, после подать заслонку верх и по-

тянуть на себя. Чистка теплообменника осуществляется кочергой.

ВАЖНО: Все действия по чистке теплообменника выполнять на останов-

ленном и остывшем котле!

Внимание! Не допускается эксплуатация котла, без установленной за-

слонки (Рис.1 поз.15). Эксплуатация котла без установленной заслонки при-

водит к прогоранию и деформации водонеохлаждаемых поверхностей котла.

Котел не выходит на номинальную мощность. В случае нарушений условий

эксплуатации котла, рекламации не принимаются.

5.2. Установка шамотных кирпичей котла показана на (Рис.2 поз.1):

• Откройте заглушку вертикального канала теплообменника (поз.11

Рис.1) и уберите заслонку 2 дымоотводную (поз.16 Рис.1);

• Установите шамотные кирпичи поз.1 так что бы один край кирпича

лежал на скобе а второй опирался на противоположную стенку котла

(количество и габариты шамотных кирпичей для каждой модели котла

указаны в таблице 2);

• После установки шамотных кирпичей установите заслонку 2 дымо-

отводную (поз.16 Рис.1) и заглушку вертикального теплообменника

(поз.11 Рис.1).

Внимание! Неправильная установка шамотных кирпичей приводит к про-

горанию и деформации водонеохлаждаемых поверхностей котла. В случае

нарушений условий эксплуатации котла, рекламации не принимаются.

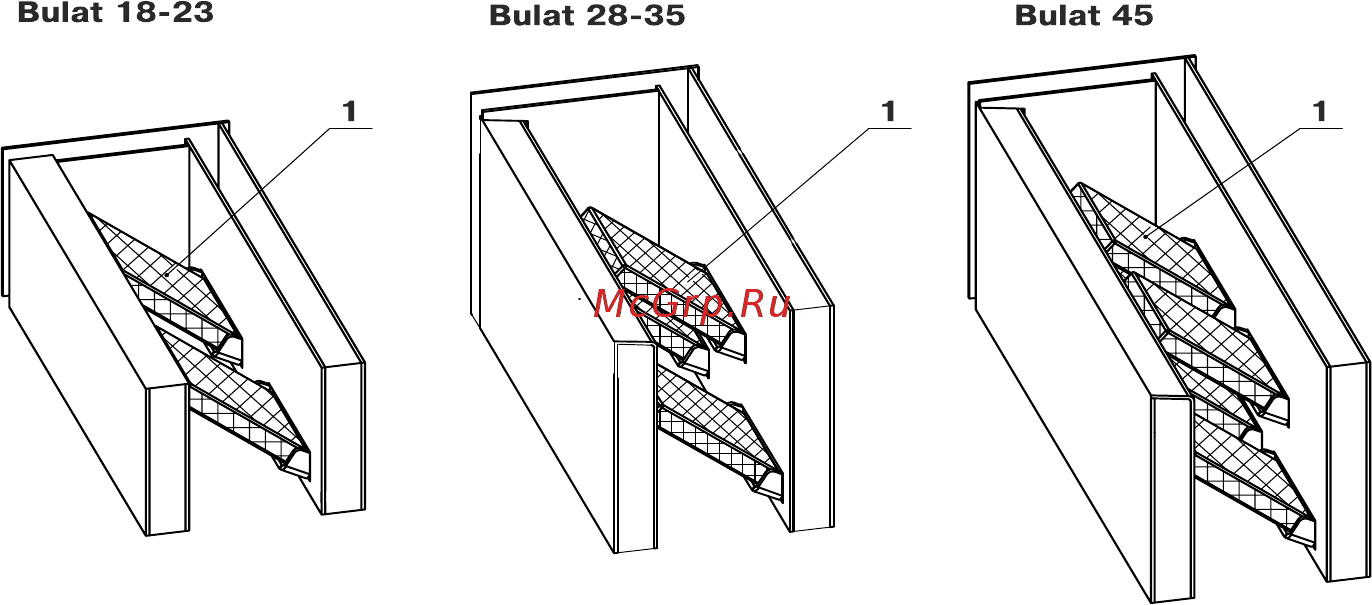

Рис.2 Схема установки шамотных кирпичей

5.3. Для чистки вертикального теплообменника в верхней части котла

установлена заглушка (поз.11). Заглушка фиксируются ручками (поз.12),

которые обеспечивают её плотное прилегание. Чистка вертикального тепло-

обменника осуществляется кочергой поставляемой в комплекте поставки.

После чистки проверьте правильность установки заслонки 2 дымоотводной

(поз.16) и заглушки вертикального канала теплообменника (поз.11) крышка

должна лежать на окне плотно и без зазоров.
