стр. 14

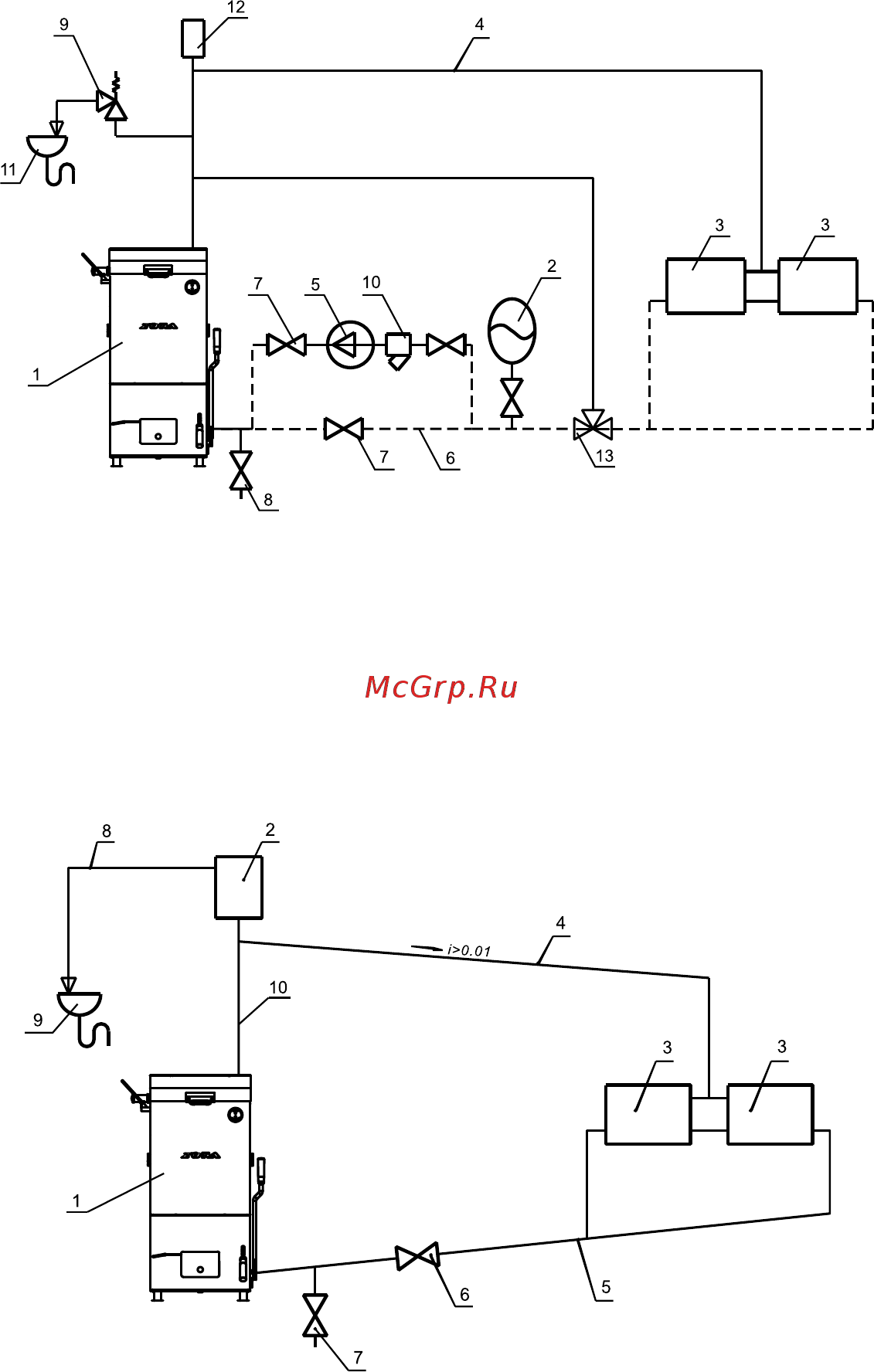

Рис.5 Схема закрытой системы отопления
Рис.6 Схема открытой системы отопления
1 - Котел
2 - Б
ак расширительный закрытого типа
3 - Приборы отопительные
4 - Подающий трубопровод
5 - Циркуляционный насос
6 - Обратный трубопровод
7 - Краны системы отопления
8 - Кран слива воды из системы
9 - Предохранительный клапан
10 - Фильтр отстойник
11 - Слив в канализацию
12 - Автоматический воздухоотводчик
13 - Термосмесительный клапан
1 - Котел
2 - Бак расширительный открытого типа
3 - Приборы отопительные
4 - Подающий трубопровод
5 - Обратный трубопровод
6 - Кран системы отопления
7 - Кран слива воды из системы
8 - Перелив
9 - Слив в канализацию
10 - Разгонный участок
стр. 15
Таблица 4
№ п/п
1 2 3 4 5 6 7 8 9 10
Вид топлива
Фракция
Теплопроизводительность, не
менее
Теплопроизводительность, не
более
Влажность, не более
Зольность, не более
Температура загружаемого
топлива, не менее
Насыпная плотность, не менее
Содержание мелкой фракции, не
более
Приблизительный расход топлива
на Q=1 кВт, с учетом КПД котла
Ед. измерения мм ккал/кг % °С кг/м
3
% кг/ч
1 Уголь БО 10-50 4750 5000 23 10 10 650 4 0,24
2 Уголь ДО 10-50 6250 6500 25 15 10 650 4 0,18
3
Угольные брикеты
бездымное топливо
10-50 6000 - 2 1,5 10 650 4 0,19
8. Эксплуатация котла.
8.1. Виды используемого топлива.
8.1.1.
В качестве топлива могут использоваться до 7 видов различного
топлива. Виды и характеристики используемого топлива представлены в
таблице 4.
8.1.2. При приобретении топлива обращайте внимание на его соответствие
сертификату качества. Помните, что калорийность качественного топлива
будет гораздо выше, а влажность ниже и в результате увеличивается срок
службы котла и уменьшаются затраты на отопление.
8.1.3. Полная расшифровка и описание содержания столбцов № 1-9
таблицы 4.
8.1.3.1. В столбце 1 приведены виды топлива, которые могут быть
использованы при эксплуатации котла в различных режимах работы.
8.1.3.2. Столбец 2 отображает размер кусков используемого топлива
каждого из видов топлива, где фракция-максимальный габарит куска,
D-диаметр, а L-длина.
8.1.3.3. Размер используемой фракции может оказывать влияние на многие
характеристики топлива, такие как теплопроизводительность (табл.4 ст.3 и
4), зольность (табл.4 ст.6) и насыпная плотность.
Это связано с тем, что мелкая фракция является остатком (отходом)
угольной добычи и содержит в себе большое количество несгораемой
примеси (земля, песок, мелкий щебень).
В результате уменьшается теплопроизводительность и увеличивается
зольность, для пользователя это означает больший расход топлива и большее
количество золы, необходимое утилизировать в процессе работы котла.
8.1.3.4. Столбцы 3 и 4 отображают типичную теплопроизводительность
каждого из видов топлива, используемого в котле. Чем выше
теплопроизводительность, тем меньше топлива будет расходоваться котлом
в процессе работы.
