стр. 7

5.3. В нижней части аппарата вместо заглушки (поз.10) может

устанавливаться блок ТЭН 3…9 кВт. В случае установки блока ТЭН его

подключают к электрической сети через панель управления ПУ ЭВТ-И1,

которая позволяет изменять мощность нагревательного элемента тремя

ступенями и поддерживать заданную температуру теплоносителя в

системе отопления и воздуха в помещении. Возможно подключение панели

управления как от однофазной, так и от трехфазной сети переменного тока.

Датчик температуры панели управления устанавливается в гнездо (поз.

17) на задней стенке аппарата.

Термометр, тягорегулятор, блок-ТЭН и панель управления не входят в

комплект аппарата и поставляются по отдельному заказу.

6. Требования к дымовой трубе и помещению котельной

6.1. Требования к помещению котельной

6.1.1. Аппарат должен размещаться в отдельном помещении котельной.

6.1.2. Входная дверь в котельную должна открываться наружу, быть изготовлена

из негорючих материалов и иметь минимальную ширину проема 0,8 м.

6.1.3. Помещение котельной должно освещаться искусственным и дневным

светом. Наличие естественного освещения рекомендуется.

6.1.4. Помещение котельной обязательно должно быть оборудовано

приточной и вытяжной вентиляцией с естественным притоком свежего воздуха,

с производительностью, способной как минимум восполнить на 10% больший

расход воздуха, чем при Q

устанавливаемого аппарата (табл. 1 п.п.17).

6.1.5. Минимальная допустимая высота потолков в помещении котельной

2,2 м. Допускается снижение высоты потолков в помещении котельной до

1,8 м при наличии функционирующей принудительной приточно-вытяжной

вентиляции.

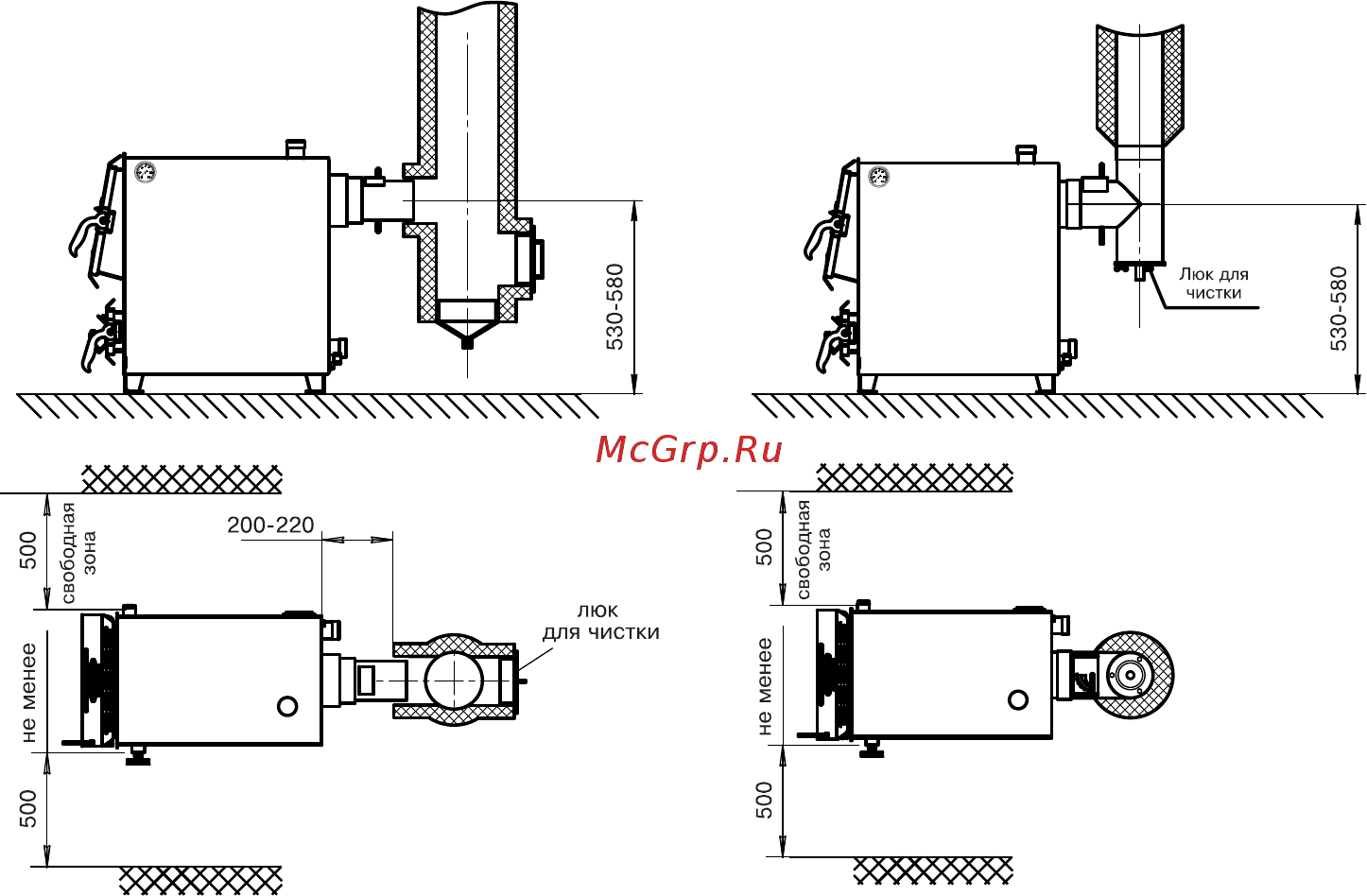

Рис.2 Схема установки аппарата
