стр.18
Применяемый теплоноситель должен находиться в пределах от 0,2 до -0,2
по индексу Ланжелье или в пределах от 5,8 до 6,5 по индексу Ризнера.
Повреждение блока ТЭН из-за образования накипи не попадает под
действия гарантийных обязательств. Если жесткость воды не отвечает
требуемым параметрам, вода должна быть отработана.
7.5.4. В течение отопительного сезона необходимо контролировать объем
и давление теплоносителя в системе отопления.
7.5.5. Нельзя осуществлять разбор теплоносителя из котла и отопительной
системы для разных нужд, за исключением необходимого слива при ремонте.
7.5.6. При сливе теплоносителя и дополнении нового повышается опасность
коррозии и образования отложений.
7.5.7. Долив теплоносителя в отопительную систему производить в
охлажденный до 70°C, котел.
7.5.8. В качестве теплоносителя может применяться незамерзающий
теплоноситель с содержанием только этиленгликоля или пропиленгликоля не
более 50%. При использовании незамерзающего теплоносителя необходимо
выполнять требования по применению данных жидкостей в системах
отопления. Запрещается использование жидкостей, не предназначенных для
систем отопления. Используемый теплоноситель должен иметь сертификат
соответствия.
7.5.9. Запрещается использование жидкостей, не предназначенных для
систем отопления.
7.6. Электромонтаж и подключение котла к электрической сети.
7.6.1. Электромонтаж и подключение к электрической сети производить
согласно схемы подключения, указанной в приложении 1.
7.6.1.1. В комплекте поставки предусмотрена отвертка шлицевая (табл.2
поз.12).
7.6.2. Снимите крышку пульта управления.
7.6.3. Проложите гофротрубу с проводами от распределительной коробки
по боковой стенке кожуха до сальника закрепив ее клипсами.
7.6.4. Пропустите провода с клеммами через сальник и закрепите
гофротрубу в сальнике.
7.6.5. Вставьте клеммы проводов №1; 4; 17 в соответствующие разъемы и
присоедините провод заземления пульта управления к шине заземления на
основании пульта. Подключение производит в соответствии с приложением
1
7.6.6. В бункер необходимо установить датчик закрытия крышки бункера.
Датчик находится под боковой панелью (Рис.4 поз.4) и подключен к
распределительной коробке угольной горелки. Снимите указанную панель
и отсоедините провода датчика от клеммной колодки распределительной
коробки, предварительно сняв с нее крышку.
7.6.7. Установите датчик крышки бункера
(Рис.11 поз.3), на кронштейн (Рис.11 поз.4),
находящийся на верхней стенке бункера
(Рис.11 поз.1), используя винты и шайбы М5
(см. комплект поставки № п.п 4; 7; 8). Кнопка
(Рис.11 поз.5) должна быть обращена к планке
(Рис.11 поз.6), расположенной на крышке
бункера (Рис.11 поз.2).
Отрегулируйте положение датчика таким
образом, чтобы при закрытии крышки бункера
был слышен щелчок от нажатия планки на
кнопку.
После этого закрепите датчик на кронштейне.
Пропустите провода от датчика через кабель-
Рис.11. Установка
датчика крышки бункера.
стр.31

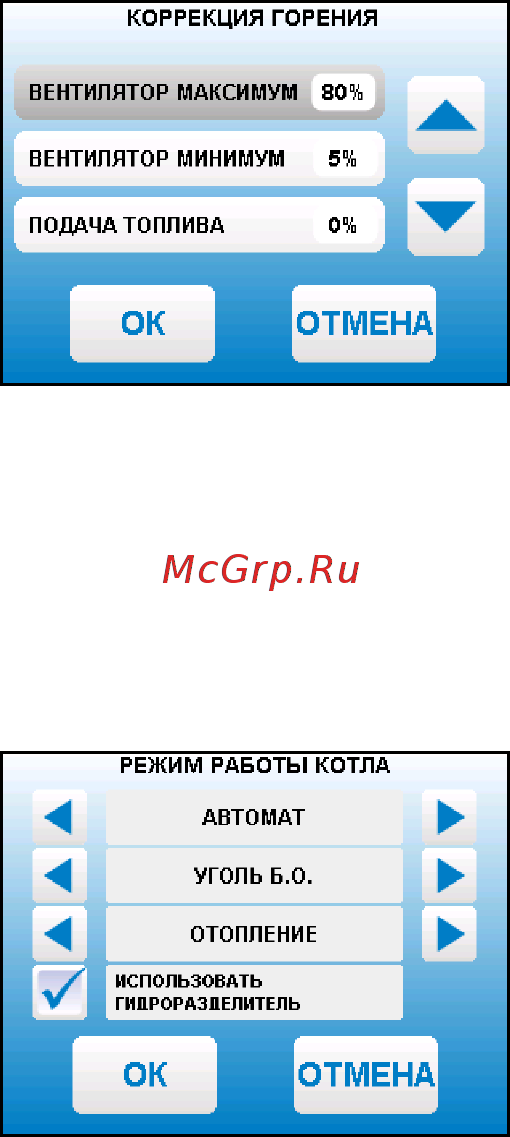

8.7.6. Для коррекции скорости вентилятора
и количества топлива, подаваемого в горелку,
выберите пункт меню «КОРРЕКЦИЯ ГОРЕНИЯ».
Параметры используются для точной настройки
объёма воздуха и количества топлива,
подаваемого в горелку, с целью получения
оптимального соотношения топливо/воздух.
Для коррекции необходимо выбрать параметр,
нажать «ВВЕРХ» или «ВНИЗ», для подтверждения
выбора нажать «ОК».
Максимальная скорость вентилятора - это
скорость его работы на максимальном значении мощности котла (100%).
Минимальная скорость вентилятора это скорость его работы на минимальном
значении мощности котла (15%).
В автоматическом режиме работы котел вычисляет скорость работы
вентилятора в заданном диапазоне пропорционально требуемой мощности
котла.
8.7.7. В меню «РЕЖИМ РАБОТА КОТЛА» можно выбрать несколько
различных режимов работы: АВТОМАТ/ПОЛУАВТОМАТ/РУЧНОЙ.
• «АВТОМАТ» – основной режим работы котла.
В этом режиме периодически подается топливо
из бункера в горелку и работает вентилятор,
подающий необходимое для горения количество
воздуха в горелку. Время включения шнека
подачи топлива и скорость вращения вентилятора
плавно изменяются, поддерживая температуру
теплоносителя и воздуха на уровне уставок.
Выбранный вид топлива должен соответствовать
фактически используемому топливу.
В автоматическом режиме работы можно
выбрать тип топлива, на котором работает котел.
Это могут быть: уголь Б.О.; уголь Д.О.; пеллеты.
«ПОЛУАВТОМАТ» - этот режим используется при отоплении углем,
дровами, древесными и угольными брикетами;
«РУЧНОЙ» - в этом режиме шнек и вентилятор не работают. Горение
происходит за счет естественной тяги.
При переходе на отопление в режиме «РУЧНОЙ» отключается
автоматическая подача топлива и вентилятор. Работа котла возможна с
ручной загрузкой топлива.
В режимах «ПОЛУАВТОМАТ» и «РУЧНОЙ» требуется установка колосниковых
и шуровочной решеток (табл.2).
Во всех трех режимах насосы и клапаны продолжают работать со своими
настройками.
В этом меню можно также выбрать порядок работы насосов отопления (ЦО)
и горячего водоснабжения (ГВС):
Отопление. В этом режиме задействован только насос контура
центрального отопления. Насос контура ЦО включается после достижения
температуры теплоносителя «Температура включения», заданной в п.
8.7.10.1 и работает постоянно;
Приоритет ГВС. В этом режиме сначала котел нагревает воду в бойлере
ГВС и после этого переключается на контур отопления. До момента, пока в
бойлере не будет достигнута заданная температура, будет работать насос
ГВС. После достижения заданного значения температуры в бойлере ГВС,
насос контура ГВС отключится и включится насос контура ЦО. При снижении
температуры в бойлере ГВС насос контура ЦО отключится и снова включится
насос контура ГВС;
