стр.38
После регистрации модуля в сети мобильного оператора появляется
индикатор работы модуля – GSM (Рис.6 поз.8) на передней панели пульта
управления. Подробное описание команд и алгоритма управления находится
в паспорте на модуль ZOTA GSM.

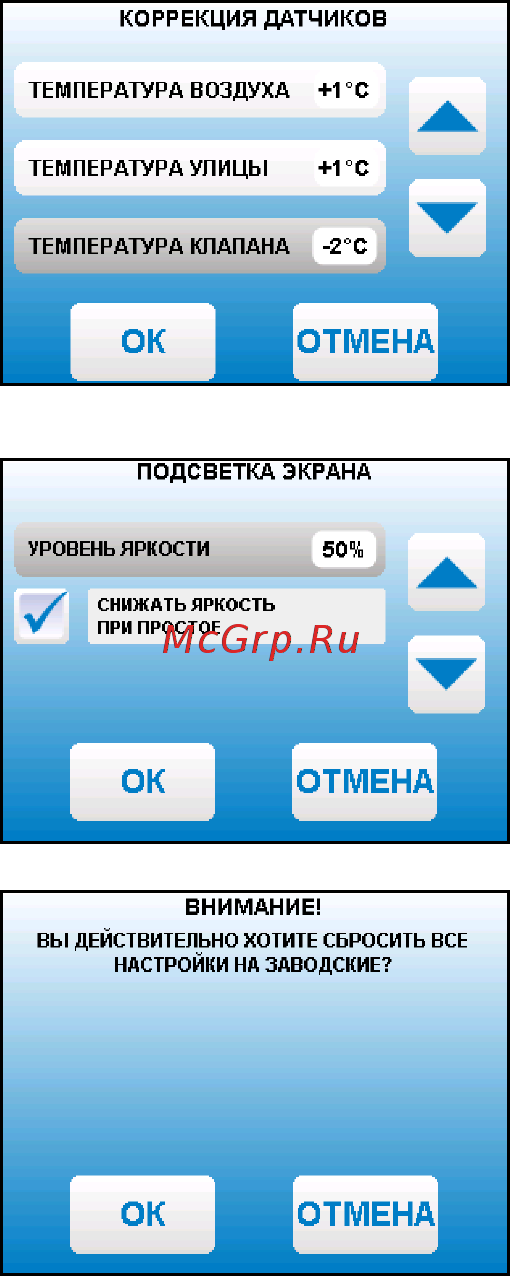

В данном меню можно скорректировать
показания датчика температуры воздуха в
помещении, датчика воздуха на улице и датчика
воздуха клапана для обеспечения более точных
показаний в различных условиях эксплуатации.
В меню «КОРРЕКЦИЯ ДАТЧИКОВ» выберите
необходимый датчик и установите температуру
поправки в диапазоне ±5°C.
8.7.16. В пункте меню «ЗВУК НАЖАТИЯ» можно
включить звук нажатия на экран. Для этого
установите галочку на строке «АКТИВИРОВАТЬ
ЗВУК НАЖАТИЯ НА ЭКРАН».
8.7.17. В пункте меню «ПОДСВЕТКА ЭКРАНА»
можно настроить яркость подсветки экрана в
диапазоне от 10 до 100%. Для снижения яркости
подсветки экрана при простое установите
галочку на строке «СНИЖАТЬ ЯРКОСТЬ ПРИ
ПРОСТОЕ».
8.7.18. Для возврата к заводским настройкам
выберите пункт меню «СБРОС НАСТРОЕК». Для
подтверждения сброса нажмите «ОК». После
сброса параметры работы котла, указанные
в таблице 7 устанавливаются на значения
по умолчанию. Устанавливаются следующие
режимы работы котла:
• режим работы – отопление;
• гидроразделитель – не используется;
• настройки погодозависимого регулирования
– не используется;
• режим термостата – не используется
(настройки периодов не сбрасываются).
8.7.19. В сервисном меню можно изменить
основные настройки котла, установленные на
заводе-изготовителе. Вход в данное меню возможен только при вводе пароля.
Данные настройки может производить специалист сервисной службы.
8.7.20. В котле имеется возможность обновления версии программы блока
управления. Обновление программы может потребоваться для изменения
функциональных возможностей котла. Для обновления программы в котле
необходимо с сайта производителя скачать архив с наименованием последней
версии ПО и разархивировать его. Файл из архива с именем fi rmware.zap
записать в корневой каталог на новую SD карту, или карту, предварительно
отформатированную в формате FAT32. Для успешного обновления не
допускается наличие других файлов на SD карте. На выключенном котле
установить карту с файлом fi rmware.zap в разъем выносного пульта
управления и включить котел.
Внимание! Не выключайте котел до полного окончания обновления
программы. После обновления программы выключить котел и извлечь SD
карту с ПО. Включить котел и убедиться, что номер версии ПО на экране
«ИНФО» (см.п.8.6.9) обновлен.
стр.11
1 - Котел отопительный
2 - Угольная горелка сприводом
3 - Бункер
4 - Пульт управления
Рис.1. Котел угольный в сборе.
Рис.2. Котел отопительный.
1 - Корпус котла
2 - Топка
3 - Газоход
4 - Дымовой патрубок
5 - Зольник
6 - Колосники
7 - Дверца загрузочная
8 - Дверца зольника
9 - Дверца прочистная
10 - Жаростойкое стекло
11 - Пульт управления
12 - Патрубок подающий
13 - Заслонка дымохода
14 - Крышка прочистная
15 - Патрубок обратный
16 - Гильза датчика ПУ
17 - Болт заземления
18 - Патрубок рециркуляции (обратный)
19
- Патрубок
рециркуляции (подающий)
20 - Сливной патрубок
21 - Заглушка G2 (для блок ТЭН)
22 - Решетка шуровочная
23 - Шибер
