5.5. К наклонной части котла на оси присоединяется дверца загрузочная

(поз.3), через которую осуществляется загрузка топлива и чистка.

Внимание! В случае необходимости открытия дверцы загрузочной во

время работы котла, необходимо: Отключить вентилятор нажатием кнопки

«СТОП» и аккуратно приоткрыть дверцу загрузочную на 5-10 мм на 10-15

секунд для предотвращения хлопка пиролизных газов.

5.6. Для чистки теплообменника необходимо открыть загрузочную дверцу

(поз.3) и убрать заслонку для чистки теплообменника. Заслонка для чистки

теплообменника крепится на петлях, размещенных на корпусе котла (поз.1).

Чтобы снять заслонку необходимо привести ее в горизонтальное положение,

потянув за нижнюю часть заслонки, после подать заслонку верх и потянуть

на себя. Чистка теплообменника осуществляется кочергой (табл.2 поз.3).

ВАЖНО: Все действия по чистке теплообменника выполнять на

остановленном и остывшем котле!

Внимание! Не допускается эксплуатация котла, без установленной

заслонки (Рис.1 поз.15). Эксплуатация котла без установленной заслонки

приводит к прогоранию и деформации водонеохлаждаемых поверхностей

котла. Котел не выходит на номинальную мощность. В случае нарушений

условий эксплуатации котла, рекламации не принимаются.

5.7. На задней части котла имеется патрубок подачи теплоносителя

(поз.25), патрубок обратки (поз.26) и патрубок слива теплоносителя из

котла (поз.27).

5.8. Для чистки вертикального теплообменника в верхней части котла

установлена заглушка (поз.11). Заглушка фиксируются ручками (поз.

12), которые обеспечивают её плотное прилегание. Чистка вертикального

теплообменника осуществляется кочергой поставляемой в комплекте

поставки. После чистки проверьте правильность установки заслонки 2

дымоотводной (поз.16) и заглушки вертикального канала теплообменника

(поз.11) крышка должна лежать на окне плотно и без зазоров.

Внимание! Неправильная установка заглушки вертикального канала

теплообменника (поз.11) и заслонки 2 дымоотводной (поз.16) приводит

к прогоранию и деформации водонеохлаждаемых поверхностей котла

(например арка двери загрузочной), а также к некорректной работе котла. В

случае нарушений условий эксплуатации котла, рекламации не принимаются.

5.9. Установка шамотных кирпичей котла показана на (Рис. 2 поз.1):

• Откройте заглушку вертикального канала теплообменника (Рис.1 поз.11)

и уберите заслонку 2 дымоотводную (Рис.1 поз.16);

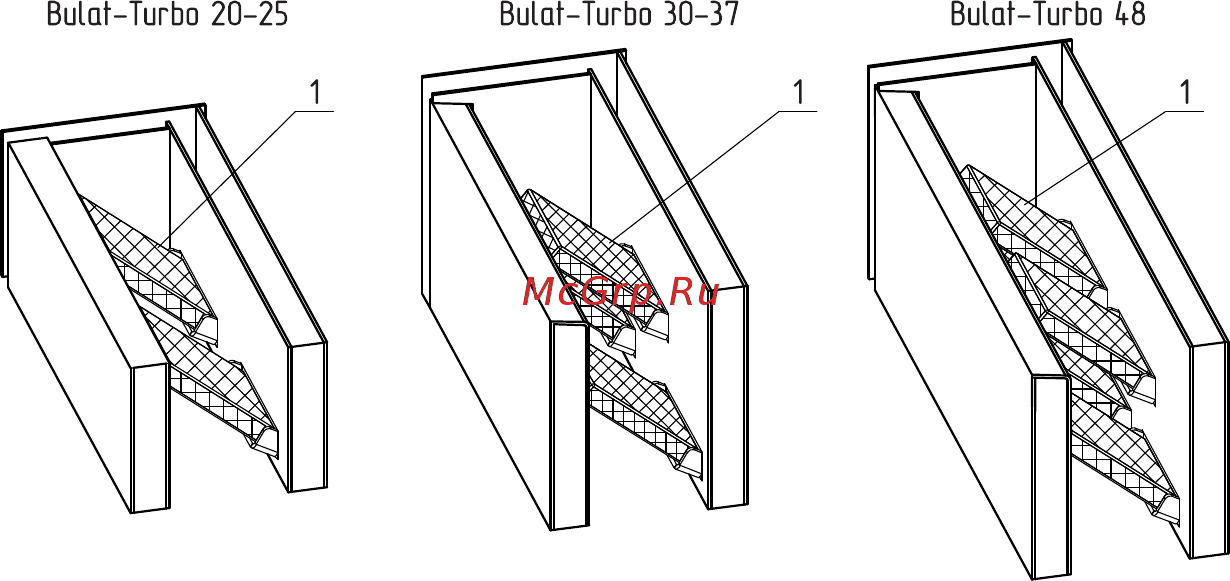

Рис.2 Схема установки шамотных кирпичей
