стр. 9

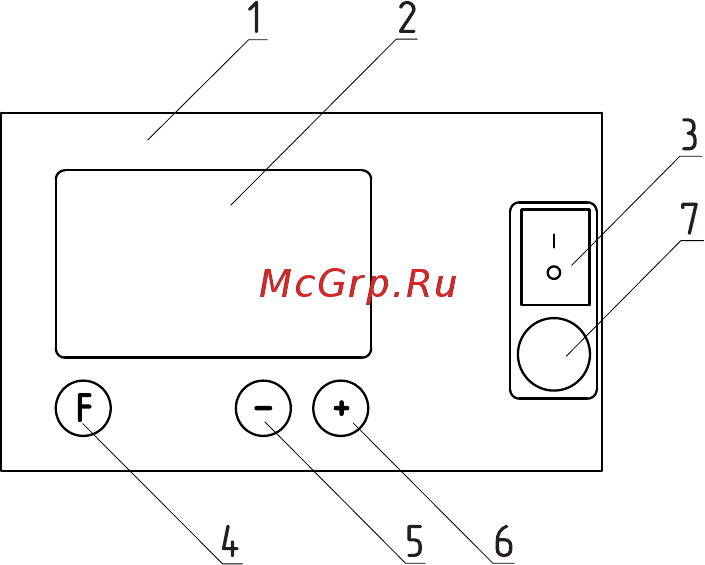

1-Корпус пульта управления
2-Экран пульта управления
3-Сетевой выключатель
4-Кнопка изменения позиции в меню
5-Кнопка СТОП и уменьшения значений
6-Кнопка ПУСК и увеличения значений
7-Патрон плавкого предохранителя
• Установите шамотные кирпичи (Рис.2 поз.1) так что бы один край кирпича
лежал на скобе а второй опирался на противоположную стенку котла;
• После установки шамотных кирпичей установите заслонку 2 дымоотводную
(Рис.1 поз.16) и заглушку вертикального теплообменника (Рис.1 поз.11).
Внимание! Неправильная установка шамотных кирпичей приводит к
прогоранию и деформации водонеохлаждаемых поверхностей котла. В случае
нарушений условий эксплуатации котла, рекламации не принимаются.
5.10. Котёл является универсальным и работает на твердом топливе (угле
и дровах).
5.11. В нижней части котла вместо заглушки (поз.24) может устанавливаться
блок ТЭН от 3 до 9 кВт для Bulat-Turbo 20-37 и 15 кВт для Bulat-Turbo 48
кВт. В случае установки блока ТЭН его подключают к электрической сети
через панель управления ПУ ЭВТ-И1, которая позволяет изменять мощность
нагревательного элемента тремя ступенями и поддерживать заданную
температуру теплоносителя в системе отопления и воздуха в помещении.
Возможно подключение панели управления как от однофазной, так и от
трехфазной сети переменного тока. Датчик температуры панели управления
устанавливается в гильзу (поз.30) на боковой стенке котла. Блок ТЭН и
панель управления не входят в комплект котла и поставляются по отдельному
заказу.
5.12. Для поддержания установленной температуры теплоносителя и
защиты от перегрева котла к пульту управления подключаются датчик
температуры воды и датчик аварийного перегрева.
5.13. Режимы работы котла устанавливаются на панели пульта управления
пользователем.
5.14. Заводские настройки пульта управления обеспечивают эффективное
сгорание топлива. Пульт управления дает возможность пользователю
вносить корректировки в процесс горения уменьшая или увеличивая подачу
воздуха.
5.15. При необходимости дополнительной регулировки режимов горения
необходимо вызвать сервисного инженера.
5.16. Более подробно с устройством и работой пульта управления можно
ознакомиться в инструкции по эксплуатации и монтажу на контроллер котла
ecoMAX 200W. Расположение органов управления и индикации на передней
панели пульта управления показано на рисунке 3.
Рис.3 Пульт управления
