Zota Forta 25 [13/36] Рис конструкция котла

стр. 11

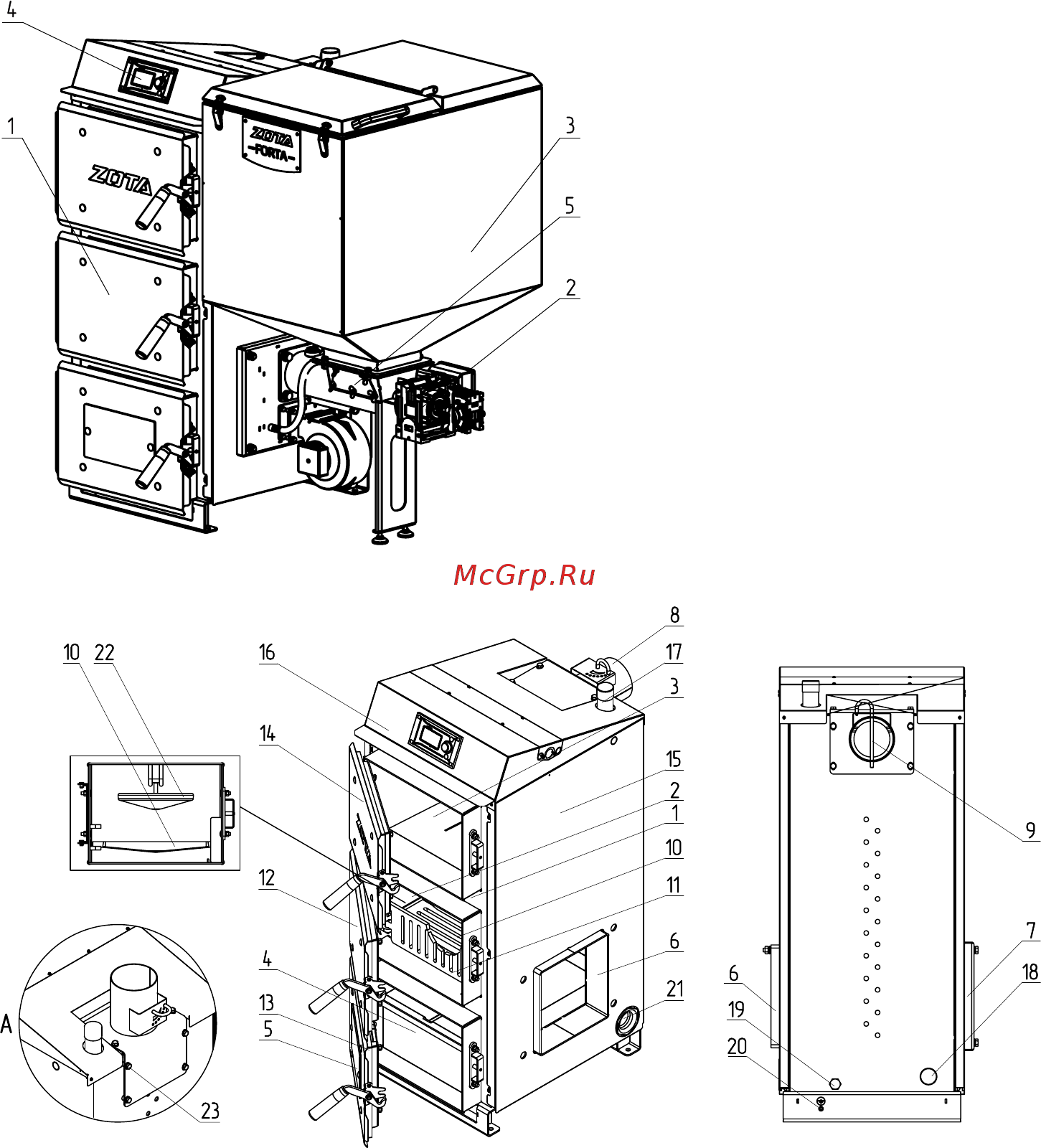

Рис.1 Котел ZOTA «Forta»

1 – Теплообменник

2 – Горелка с приводом

3 – Бункер

4 – Пульт управления

5 – Люк прочистной

Рис.2 Конструкция котла

1 – Корпус

2 – Топка

3 – Конвективный газоход

4 – Зольный ящик

5 – Заглушка зольника

6 – Окно для установки горелки

7 – Заглушка горелки

8 – Дымовой патрубок

9 – Шибер дымового патрубка

10 – Колосники (опция)

11 – Шуровочная решетка (опция)

12 – Дверца загрузочная

13 – Дверца зольная

14 – Дверца прочистная

15 – Обшивка с теплоизоляцией

16 – Верхний кожух

17 – Патрубок подачи

18 – Патрубок обратки

19 – Патрубок сливной

20 – Болт заземления

21 – Место для установки блока ТЭН

22 – Отражатель

23 – Болт М8 дымового патрубка
