стр. 10

Внимание! Запрещается открывать дверцу (поз.4 Рис.1) во время работы

котла. Это может привести к выбросу пламени из котла, обгоранию питающей

и управляющей проводки, окрашенных металлических частей, а также

перегреву горелки, выходу из строя гофротрубы, нарушению газоплотности

горелки, и как следствие, частичного или полного выхода горелки из

строя. В случае нарушений условий эксплуатации котла, рекламации не

принимаются.

Внимание! После каждого открытия дверцы (поз.4 Рис.1) проверяйте

правильность установки гофротрубы (поз.25 Рис.1), шланга компенсации

давления в бункере (поз.24 Рис.1) и трубы приемной (поз.9).

Внимание! Неправильная установка гофротрубы, шланга компенсации

давления в бункере и переходной трубы приводит к нарушению газоплотности

котла и образованию обратной тяги, в следствии чего часть оборудования

может выйти из строя. В случае нарушений условий эксплуатации котла,

рекламации не принимаются.

5.2.2. Чистка горелки производится механизмом автоматического

перемещения чаши топки (поз.6). Корректировка времени между чистками

зависит от зольности используемого топлива, чем выше зольность топлива,

тем короче интервал между чистками необходимо выставить.

По умолчанию интервал между чистками горелки установлен на величине

4 часа и приблизительно рассчитан для древесных пеллет с зольностью

от 0,7 до 1%, при использовании в качестве топлива пеллет с большей

зольностью, например, пеллет из лузги подсолнечника может понадобиться

сокращение интервала чистки в меню «Очистка горелки» в настройках котла.

Если фактическая зольность используемого топлива ниже, чем 0,7%, можно

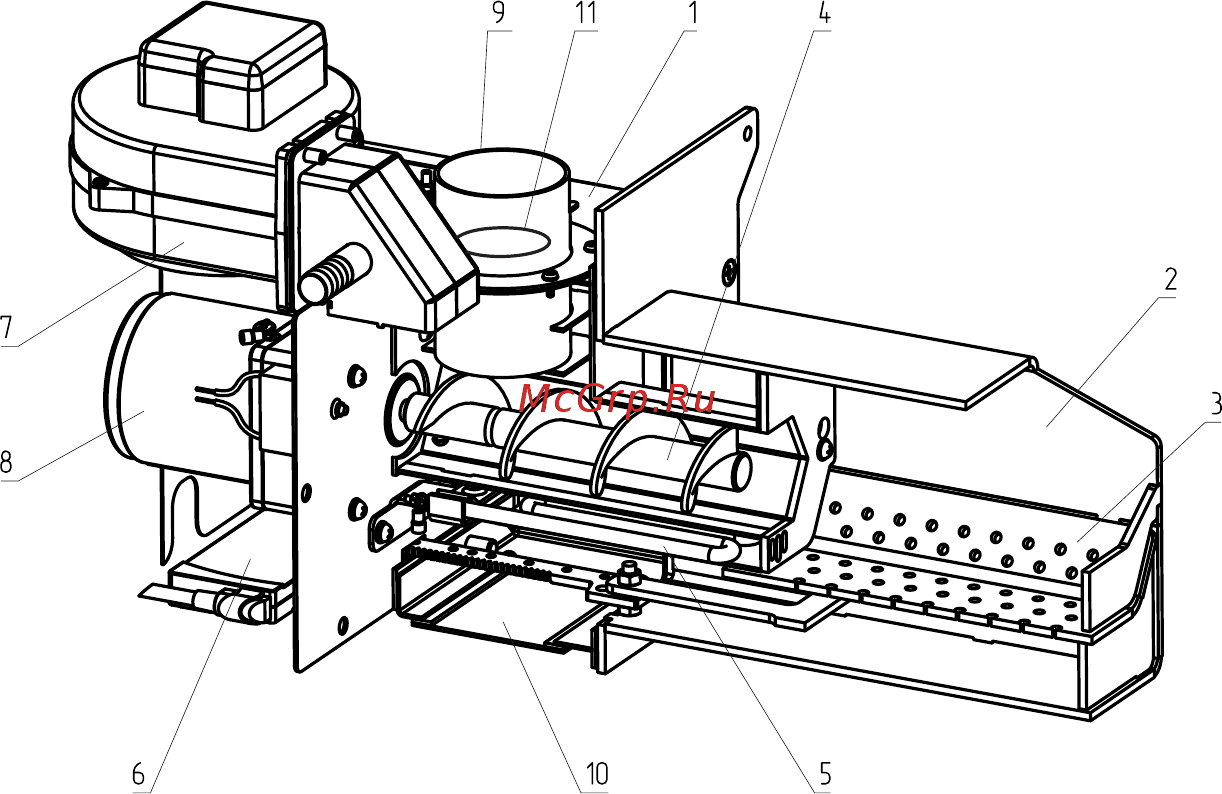

Рис.4 Конструкция горелки

1-Корпус горелки

2-Корпус топки

3-Подвижная чаша топки

4-Шнек подачи топлива

5-Нагревательный элемент системы

автоподжига

6-Механизм автоматического

перемещения чаши топки

7-Вентилятор наддува

8-Мотор-редуктор

9-Труба приёма топлива

10-Лючок чистки горелки (3шт)

11-Клапан переходной
