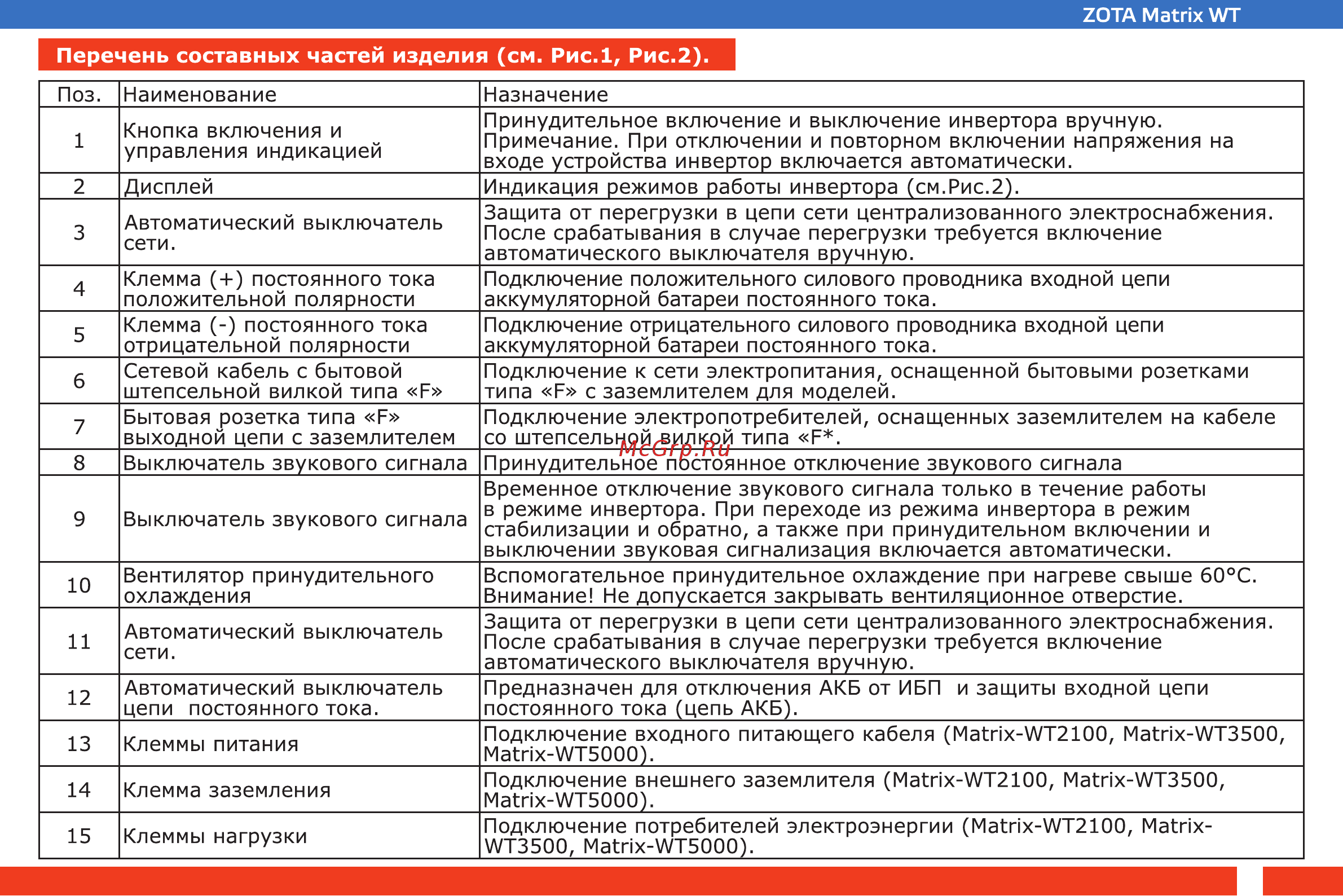

ИОТА МаГпх Л Т Перечень составных частей изделия см Рис 1 Рис 2 Поз Наименование 1 Кнопка включения и управления индикацией 2 Дисплей 3 Автоматический выключатель сети 8 Клемма постоянного тока положительной полярности Клемма постоянного тока отрицательной полярности Сетевой кабель с бытовой штепсельной вилкой типа Б Бытовая розетка типа Б выходной цепи с заземлителем Выключатель звукового сигнала 9 Выключатель звукового сигнала 4 5 6 7 10 Вентилятор принудительного охлаждения 11 Автоматический выключатель сети 12 Автоматический выключатель цепи постоянного тока 13 Клеммы питания 14 Клемма заземления 15 Клеммы нагрузки Назначение Принудительное включение и выключение инвертора вручную Примечание При отключении и повторном включении напряжения на входе устройства инвертор включается автоматически Индикация режимов работы инвертора см Рис 2 Защита от перегрузки в цепи сети централизованного электроснабжения После срабатывания в случае перегрузки требуется включение автоматического выключателя вручную Подключение положительного силового проводника входной цепи аккумуляторной батареи постоянного тока Подключение отрицательного силового проводника входной цепи аккумуляторной батареи постоянного тока Подключение к сети электропитания оснащенной бытовыми розетками типа Б с заземлителем для моделей Подключение электропотребителей оснащенных заземлителем на кабеле со штепсельной вилкой типа Б Принудительное постоянное отключение звукового сигнала Временное отключение звукового сигнала только в течение работы в режиме инвертора При переходе из режима инвертора в режим стабилизации и обратно а также при принудительном включении и выключении звуковая сигнализация включается автоматически Вспомогательное принудительное охлаждение при нагреве свыше 6О С Внимание Не допускается закрывать вентиляционное отверстие Защита от перегрузки в цепи сети централизованного электроснабжения После срабатывания в случае перегрузки требуется включение автоматического выключателя вручную Предназначен для отключения АКБ от ИБП и защиты входной цепи постоянного тока цепь АКБ Подключение входного питающего кабеля Ма1пх Т2100 Ма1пх Л Т3500 Ма1пх ЛГГ5000 Подключение внешнего заземлителя Ма1пх Л Т2100 Matгix WT3500 Ма1пх У ГГ5000 Подключение потребителей электроэнергии МаМх Т2100 МаЁпхWT3500 Ма1пх Т5000
