Greta 1370-Э-20 [9/16] Обслуговування і догляд
![Greta 1370-Э-20 [9/16] Обслуговування і догляд](/views2/1065788/page9/bg9.png)
24
P контрольная лампочка нагревателей электрической духовки поз. 2.
Когда загорается контрольная лампочка нагревателей духовки P это означа-
ет, что нагревательные элементы (один, оба или ТЭНPгриль) духовки включены.
Когда загорается контрольная лампочка электрической конфорки – это
значит, что конфорка включена.
Плита может иметь таймер механический для подачи звукового сигнала.
Диапазон устанавливаемого времени 1..60 мин. Включение таймера осущест-
вляется соответствующей ручкой на панели управления поворотом по ходу
часовой стрелки.
Электрическая духовка с ТЭН\грилем и вертелом (при наличии).
Управление электрической духовкой с ТЭНPгрилем осуществляется
датчикомPреле температуры (ручка поз.9) и переключателем мощности (ручка
поз.4), которые расположены на панели управления (рис. 4).
Чтобы включить электрическую духовку, нужно сначала повернуть ручку
датчикаPреле температуры поз. 9 рис. 4 по ча-
совой стрелке и уста новить на желаемую тем-
пературную отметку. Затем ручкой переключа-
теля поз. 4 рис. 4 вращением против часовой
стрелки, включить верхний нагрева тельный
элемент, нижний, оба нагрева тельных элемен-
та или ТЭНPгриль с вертелом (при наличии).
Ручка датчикаPреле температуры кругового
вращения не имеет.
Одновременно с нагревателями духовки
включается лампочка подсвет ки (горит на
протяжении работы электрической духовки) и
контрольная лампочка электрической духовки
(отключается при достижении нагревателями заданной температуры).

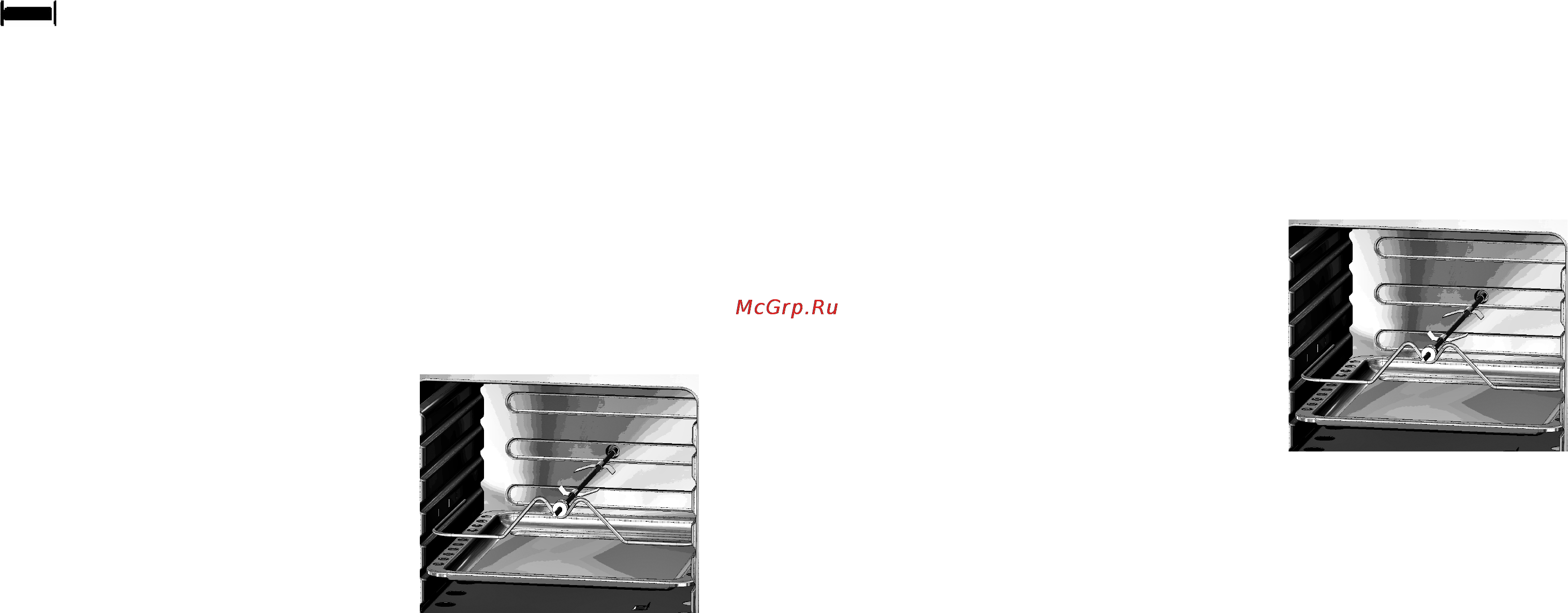

Перед использованием ТЭНPгриля с вертелом (при наличии) необходимо
установить вертел (при наличии) в муфту мотора и на опору см. рис. 5
Во время приготовления ручка вертела (при наличии) должна быть снята,
а дверца закрыта.
Электрическая духовка.
Управление электрической духовкой осуществляется датчикомPреле темпе-
ратуры и переключателем мощности.
Чтобы включить электрическую духовку, нужно сначала повернуть ручку
датчикаPреле температуры поз. 9 рис. 4 по часовой стрелке и уста новить на
желаемую температурную отметку. Затем ручкой переключа теля поз. 4 рис. 4
вращением против часовой стрелки, включить верхний нагрева тельный эле-
мент, нижний или оба нагрева тельных элемента.
Ручка датчикаPреле температуры кругового вращения не имеет.
Одновременно с нагревателями духовки включается лампочка подсвет ки
(горит на протяжении работы электрической духовки) и контрольная лампочка
электрической духовки (отключается при достижении нагревателями заданной
температуры).
Рис. 5
9
Електрична духовка з ТЕН-грилем і роженом (за наявності).
Управління електричною духовкою з ТЕН-грилем здійснюється датчиком-
реле температури (ручка поз.9) і перемикачем потужності (ручка поз.4), які
розташовані на панелі управління (мал. 4).
Щоб включити електричну духовку, потрібно спочатку повернути ручку дат-
чика-реле температури поз. 9 мал. 4 за годинниковою стрілкою і установити
на бажану температурну відмітку. Потім ручкою перемикача поз. 4 мал. 4 обер-
танням проти годинникової стрілки, включити верхній нагрівач, нижній, обидва
нагрівача або ТЕН-гриль з роженом (за наявності).
Ручка датчика-реле температури кругового
обертання не має.
Одночасно з нагрівачами духовки включа-
ється лампочка освітлення (горить впродовж
роботи електричної духовки) і контрольна лам-
почка електричної духовки (відключається при
досягненні нагрівачами заданої температури).
Перед використанням ТЭН-гриля з роже-
ном (за наявності) необхідно встановити ро-
жен (за наявності) в муфту мотора і на опору
див. мал. 5.
Під час приготування ручка рожена (за на-
явності) повинна бути знята, а дверці закриті.
Електрична духовка.
Керування електричною духовкою здійснюється датчиком-реле температу-
ри і перемикачем потужності.
Щоб включити електричну духовку, потрібно спочатку повернути ручку
датчика-реле температури поз. 9 мал. 4 за годинниковою стрілкою і устано-
вити на бажану температурну відмітку. Потім ручкою перемикача поз. 4 мал. 4
обертанням проти годинникової стрілки, включити верхній нагрівач, нижній або
обидва нагрівача.
Ручка датчика-реле температури кругового обертання не має.
Одночасно з нагрівачами духовки включається лампочка освітлення (горить
впродовж роботи електричної духовки) і контрольна лампочка електричної ду-
ховки (відключається при досягненні нагрівачами заданої температури).
ОБСЛУГОВУВАННЯ І ДОГЛЯД
Для підвищення ККД конфорок рекомендується користуватися посудом з
рівним, плоским дном, діаметром рівним або трохи більшим конфорки.
Щоб конфорки не іржавіли, не ставте на них каструлі з мокрим дном.
УВАГА! При появі слідів деформації або руйнування на поверхні елек-
троконфорки, негайно відключить плиту від мережі! Конфорку, що ви-
йшла з ладу, відновити неможливо!
3абруднення столу може бути видалено за допомогою речовини для чи-
щення металевих виробів. Не рекомендується вживання миючих засобів, що
володіють високими абразивними властивостями.
Не залишайте на емальованих деталях плити рідини, що містять кислоти
(сік лимона, оцет, виноградний сік і ін.).
Мал. 5
