Инструкция по эксплуатации
3
EWYQ080~250DAYN
Моноблочные чиллеры с воздушным охлаждением
4PW35558-1
Важная информация об используемом хладагенте
Данное изделие содержит имеющие парниковый эффект фторированные газы, на которые распространяется действие Киотского
протокола.
Марка хладагента: R410A
Величина ПГП
(1)
:1975
(1)
ПГП = потенциал глобального потепления
В соответствии с общеевропейским или местным законодательством может быть необходима периодическая проверка на наличие
утечек хладагента. За более подробной информацией обращайтесь к своему местному дилеру.
Описание
Чиллеры с воздушным охлаждением серии EWYQ выпускаются в 8 стандартных типоразмерах.

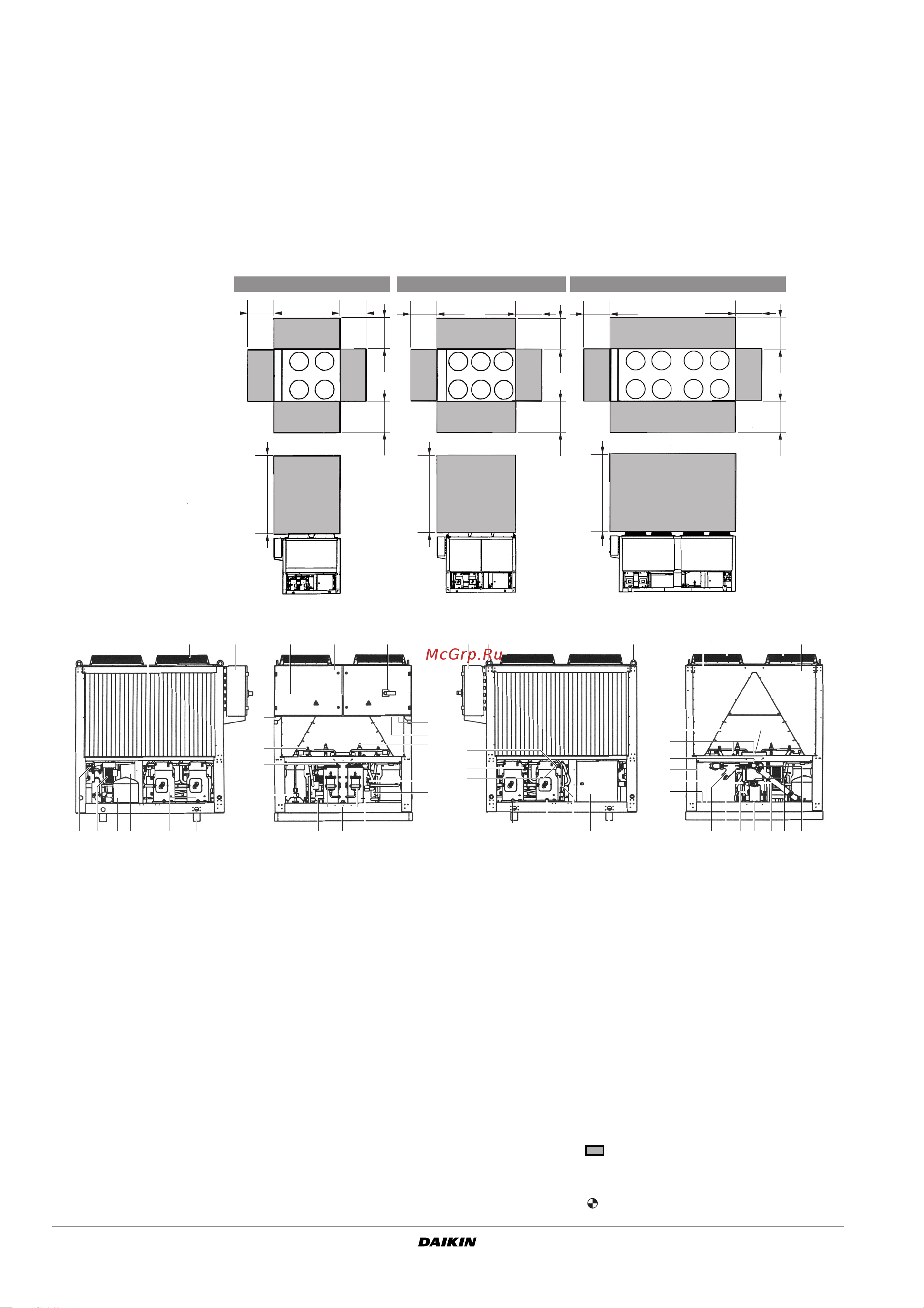

Рисунок -
Основные компоненты
35
1200 1200
1000
16
19
4
1000
33336
26
31
5
24
23
28 34 21 10 9401
3000
41 41202 23 223214 1718
1521 243232
6
27
7
25
829 12
39
11
37
30
13
22
38
17 17
1200 1200
10001000
3000
EWYQ080~150 EWYQ180+210
1200 1200
1000
1000
3000
EWYQ230+250
1
Испаритель (в режиме охлаждения) или
конденсатор (в режиме нагрева)
13
Датчик температуры воды на входе (R2T)
30
Рама
14
Датчик температуры окружающего воздуха (R1T)
31
4-ходовой клапан
2
Конденсатор (в режиме охлаждения) или испари-
тель (в режиме нагрева)
15 Осушитель + заправочный клапан 32 Приёмник жидкого хладагента
16 Место ввода электропитания 33 Насос (по дополнительному заказу)
3
Компрессор 17 Распределительная коробка 34 Буферный резервуар (по дополнительному заказу)
4
Электронный расширительный клапан +
смотровое стекло с индикатором влажности
18
Цифровой пульт управления с дисплеем
(за сервисной панелью)
35 Расширительный бак (по дополнительному заказу)
36 Запорный клапан в контуре циркуляции воды
(по дополнительному заказу)
5
Запорный клапан на нагнетании (дополнительное
оборудование)
19 Место ввода электропроводки
20 Главный выключатель
37
Дренажный клапан буферного резервуара
(по дополнительному заказу)
6
Запорный клапан на всасывании
(дополнительное оборудование)
21 Транспортная балка
22 Реле протока 38 Регулирующий клапан (по дополнительному заказу)
7
Запорный клапан в контуре жидкого хладагента
(дополнительное оборудование)
23 Вентилятор
39
Защитный клапан в контуре циркуляции воды
(по дополнительному заказу)
24 Защитный клапан
8
Вход охлаждаемой воды (муфта Victaulic
®
) 25 Датчик высокого давления 40 Манометр (по дополнительному заказу)
9
Выход охлаждаемой воды (муфта Victaulic
®
) 26 Датчик низкого давления
41
Болт с проушиной (для подъёма агрегата)
10
Дренаж испарителя 27 Реле высокого давления Обязательное свободное пространство вокруг
агрегата для проведения технического обслуживания
и забора воздуха
11
Клапан выпуска воздуха 28 Смотровое стекло масла
12
Датчик температуры воды на выходе (R3T) 29 Фильтр для воды
Центр тяжести
