Интерком-системы компании Clear-Com Станция RM-220
1990, Clear-Com Systems 2003, I.S.P.A. – Engineering, перевод на русский язык
19

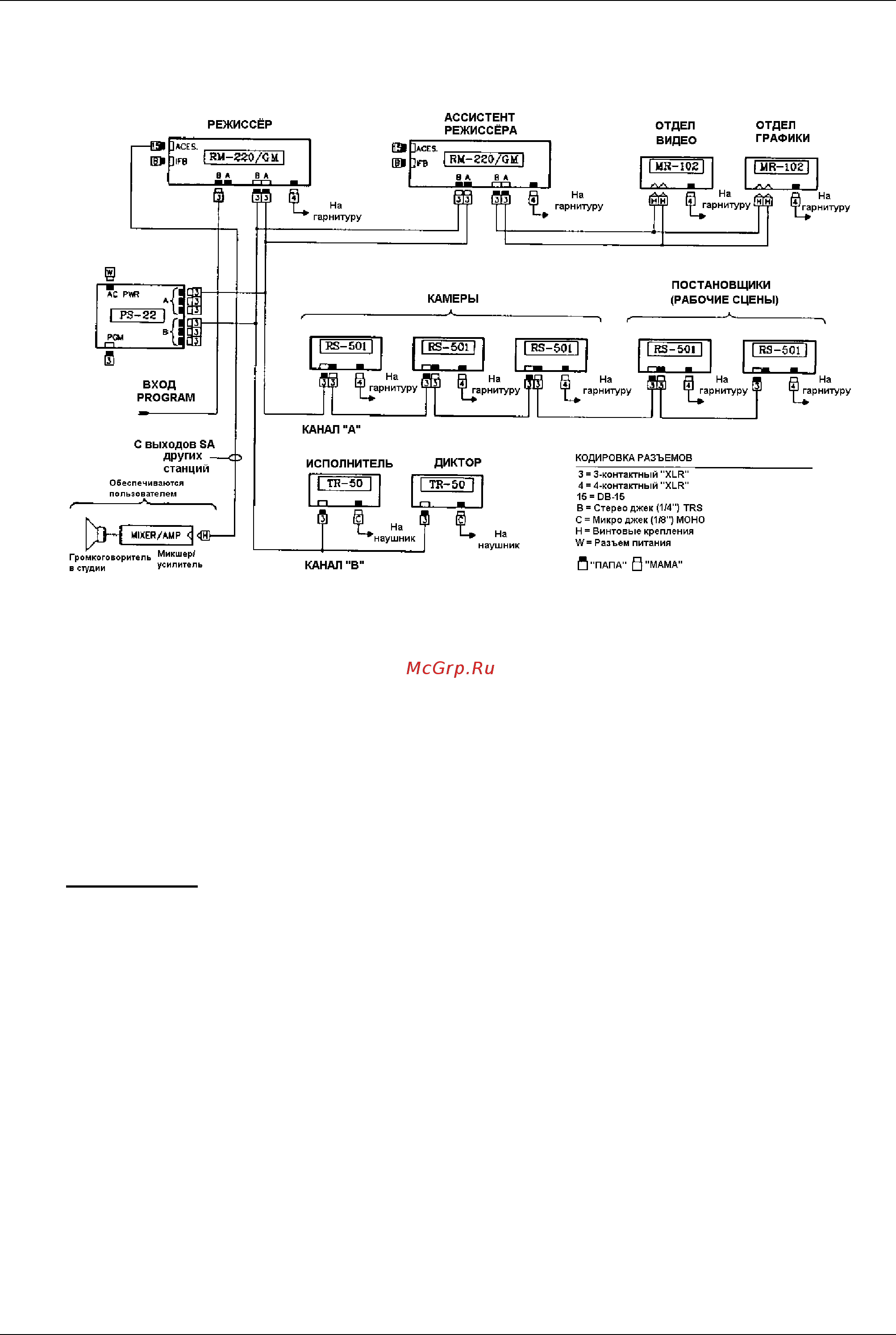

Приведенная ниже схема иллюстрирует реальные соединения интерком-линий для
примера на стр. 17 (Cable/School Television Studio).
Коммутация компонентов интерком-системы студии кабельного ТВ или ТВ-студии
учебного заведения
Все станции системы, за исключением MR-102, коммутируются сквозным методом с
помощью микрофонных кабелей. В MR-102 для интерком-линий применяются
винтовые соединения (screw terminal). Блок PS-22 обеспечивает питание для всей
системы, переключатели терминации (termination switches) на нем должны
находиться в положении ON (ВКЛ.).
ВНИМАНИЕ: Все интерком-линии должны быть терминированы. Нельзя
допускать отсутствия терминации или «двойного» терминирования линии.
Все неиспольующиеся интерком-входы должны быть терминированы для
обеспечения стабильной работы схем управления. Станция RM-220 не
обеспечивает терминации.
