Миниатюрный приемник ЕК 500 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
42
Индикация и изображения на дисплее

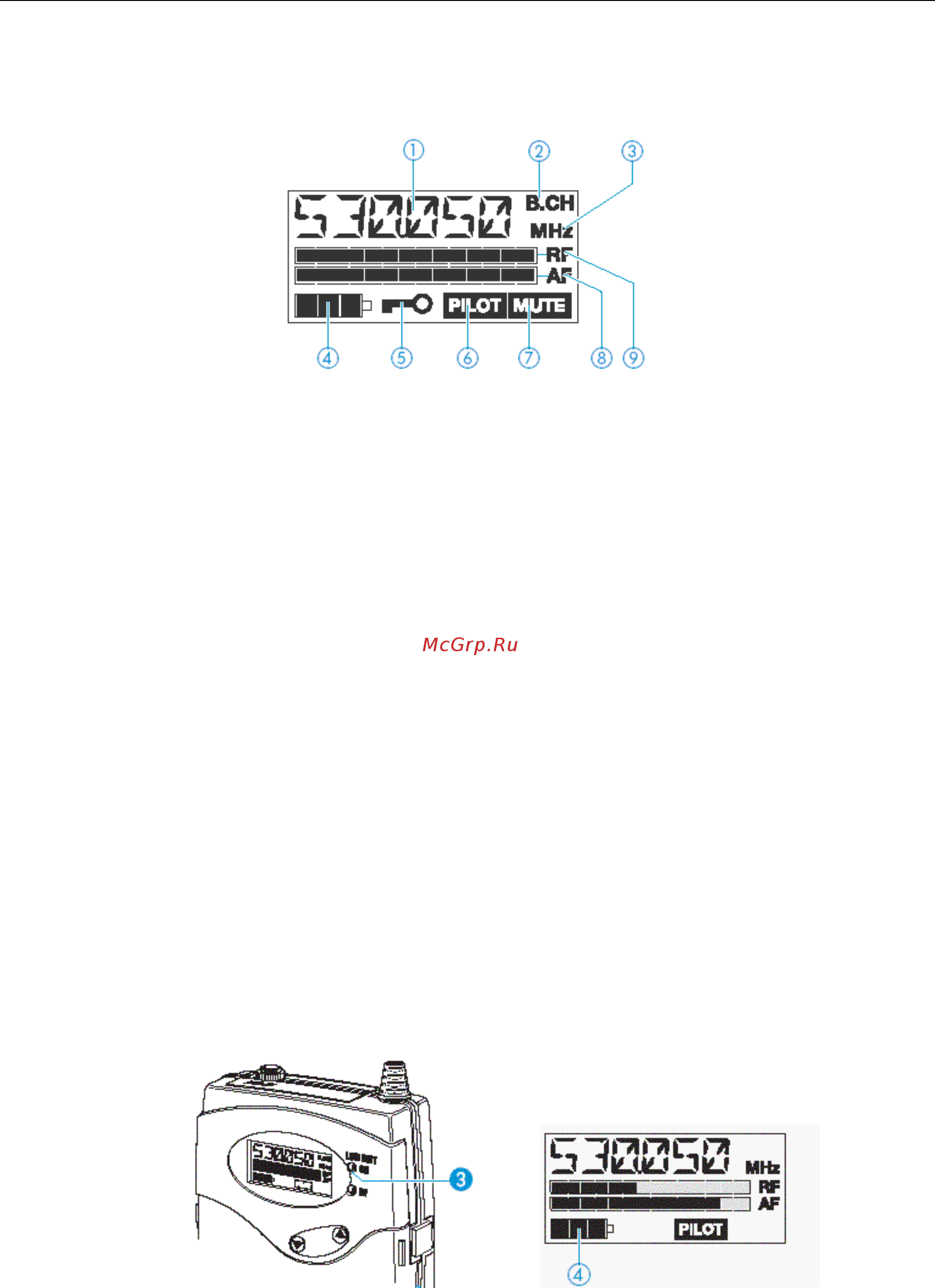

Панель ЖК-дисплея
① Символьный дисплей
②«B.CH» - появляется при отображении банка каналов (В) и номера канала (СН)
③ При отображении частоты появляется «MHz»
④ 4-сегментный индикатор разрядки батареек
⑤ Иконка активности защищенного режима (Lock)
⑥ Иконка «PILOT» - активность функции поиска пилот-тона
⑦ Иконка «MUTE» - заглушение звукового выхода
⑧ 7-сегментный индикатор принятого звукового сигнала «АF»
⑨ 7-сегментный индикатор принятого РЧ-сигнала «RF»
Индикаторы и изображения на дисплее приёмника
При использовании вместе с передатчиками ew 500 G2 приёмник обеспечивает
информацию о собственных рабочих режимах и рабочих режимов передатчиков
(дистанционный дисплей).
Индикация включения и остаточного напряжения батареек
Светодиод ON/LOW BATT p обеспечивает информацию о текущем рабочем режиме EK
500 G2:
Горит красным: приёмник включен, емкость батареек/аккумуляторов BA 2015
достаточна.
Мигает красным: батарейки/аккумуляторы BA 2015 разряжены (LOW BAT)!
