EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1E – 2016.12
Инструкция по монтажу иэксплуатации
4
5.2. Рамки настоящего руководства и порядок его
предоставления
Настоящий документ является инструкцией по монтажу. Он
предназначен для монтажников изделия. В нем описан порядок
установки, ввода в эксплуатацию и технического обслуживания
агрегата. В случае возникновения проблем к нему можно
обратиться за помощью. Внимательно прочитайте соответст-
вующие части инструкции.
Настоящий документ также является инструкцией по эксплуа-
тации. Он предназначен для монтажников и пользователей
изделия.
В нем описан порядок установки итехнического
обслуживания агрегата. В случае возникновения проблем кнему
можно обратиться за помощью. Внимательно прочитайте
соответствующие части инструкции.
Печатная версия инструкций поставляется вместе
с агрегатом.
По вопросам приобретения электронной версии инструкций
обращайтесь к ближайшему дилеру.
Дополнительные инструкции по монтажу и эксплуатации
сопутствующей продукции и/или дополнительного оборудования
приведены в соответствующих
каталогах, технической
литературе и инструкциях для данных изделий.
6. ПРИНАДЛЕЖНОСТИ
Принадлежности, входящие в комплектацию блока:
О распаковке принадлежностей рассказывается в параграфе
"7.1. Открытие блока" на странице 4. Местонахождение принад-
лежностей к блоку указано в приведенной далее таблице.
Если с блоком заказан дополнительный комплект, он
поставляется в отдельной упаковке вместе с дополнениями
(круководству):
• Дополнение BHGP26A1 (комплект электронных
манометров) 1x
• Дополнение DTA104A62 (адаптер внешнего управления)
1x
• Дополнение EKRP1AHTA (
плата ввода) 1x
О дополнительных комплектах подробно рассказывается
в разделе "8.1. Проверка дополнительного оборудования" на
странице 7.
7. ОБЗОР БЛОКА
7.1. Открытие блока

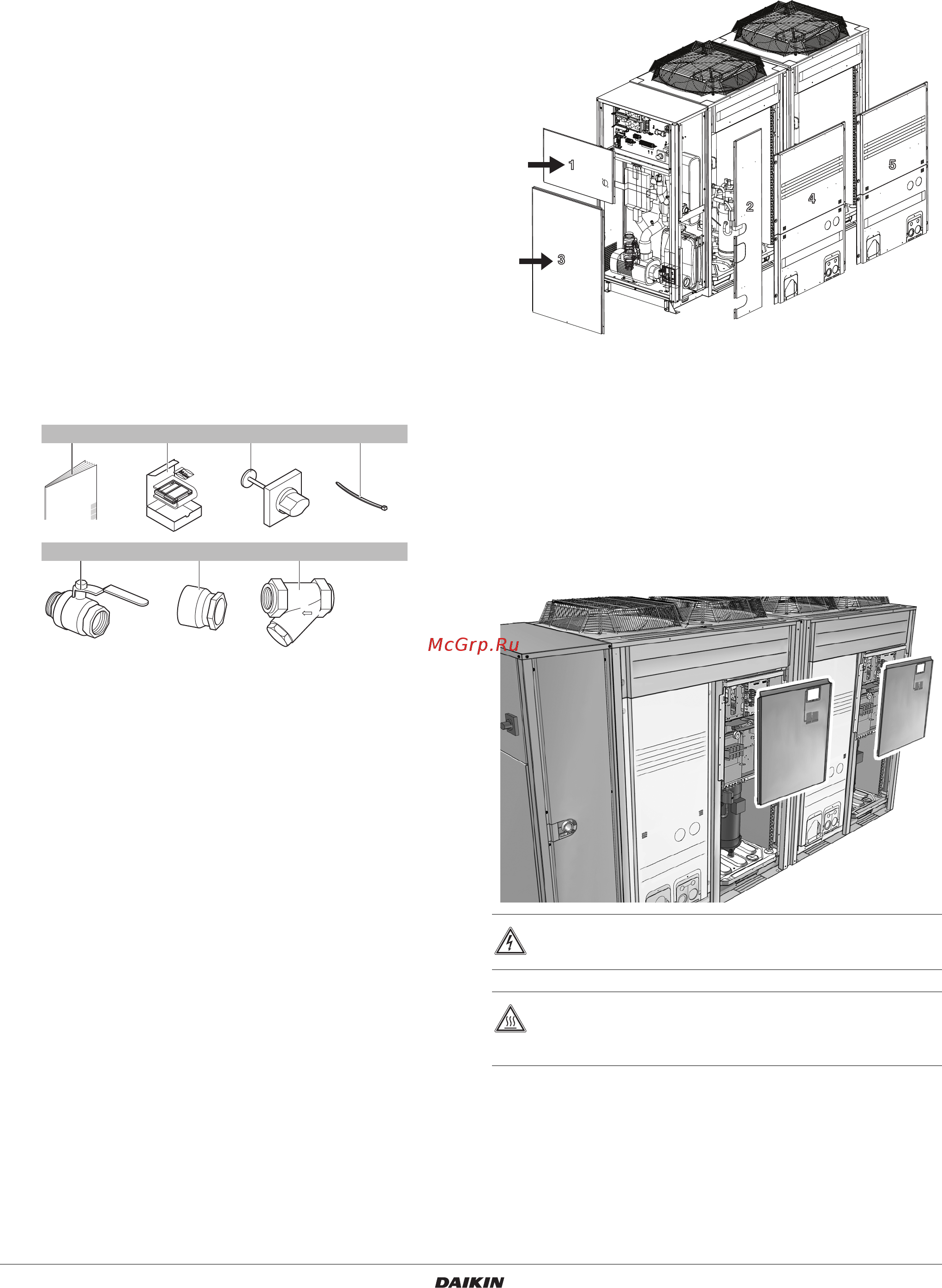

Чтобы вскрыть блок, нужно снять передние панели, как показано
на рисунке:
После открытия передних панелей снимите крышку коробки
электрических компонентов, чтобы получить доступ к коробке
электрических компонентов наружных модулей, следующим
образом:
1 Руководство по монтажу и эксплуатации (панель 3)
2 Пульт дистанционного управления (панель 3)
3 Главный выключатель (панель 1)
4 Стяжки (панель 3)
5 Запорные вентили (панель 3)
6 Резьбовое
соединение (панель 3)
7 Фильтр (панель 3)
1x 8x
1342
1x 1x
567
2x 1x1x
Панель 1 Предоставляет доступ к электрическим деталям
гидравлического модуля
Панель 2
Предоставляет доступ к гидромодулю (боковая панель)
Панель 3
Предоставляет доступ к гидромодулю (передняя панель)
Панель 4 Предоставляет доступ к наружному модулю
(левая панель)
Панель 5 Предоставляет доступ к наружному модулю
(правая панель)
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См. "2. Общая техника безопасности" на странице 30.
ОПАСНО: НЕ ПРИКАСАЙТЕСЬ К ТРУБОПРОВОДУ И
ВНУТРЕННИМ ДЕТАЛЯМ
См. "2. Общая техника безопасности" на странице 30.
1
3
2
4
5
