Калибр ЭНН-700/3,2М [4/16] Комплектация

4 www.kalibrcompany.ru

Калибр Руководство по эксплуатации

EAC ТР ТС

Габариты представлены в таблице ниже:

- длина 230

- ширина 105

- высота 265

Вес (брутто/нетто), кг 3,9/3,6

Расшифровка серийного номера на шильдике изделия:

S/N XX XXXXXXX/ XXXX

буквенно-цифровое обозначение / год и месяц изготовления

1.3 Комплектация

1.3.1 Ножницы поставляются в продажу в следующей комплектации*:

Ножницы 1

Ключ шестигранный 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

1.4 Общий вид

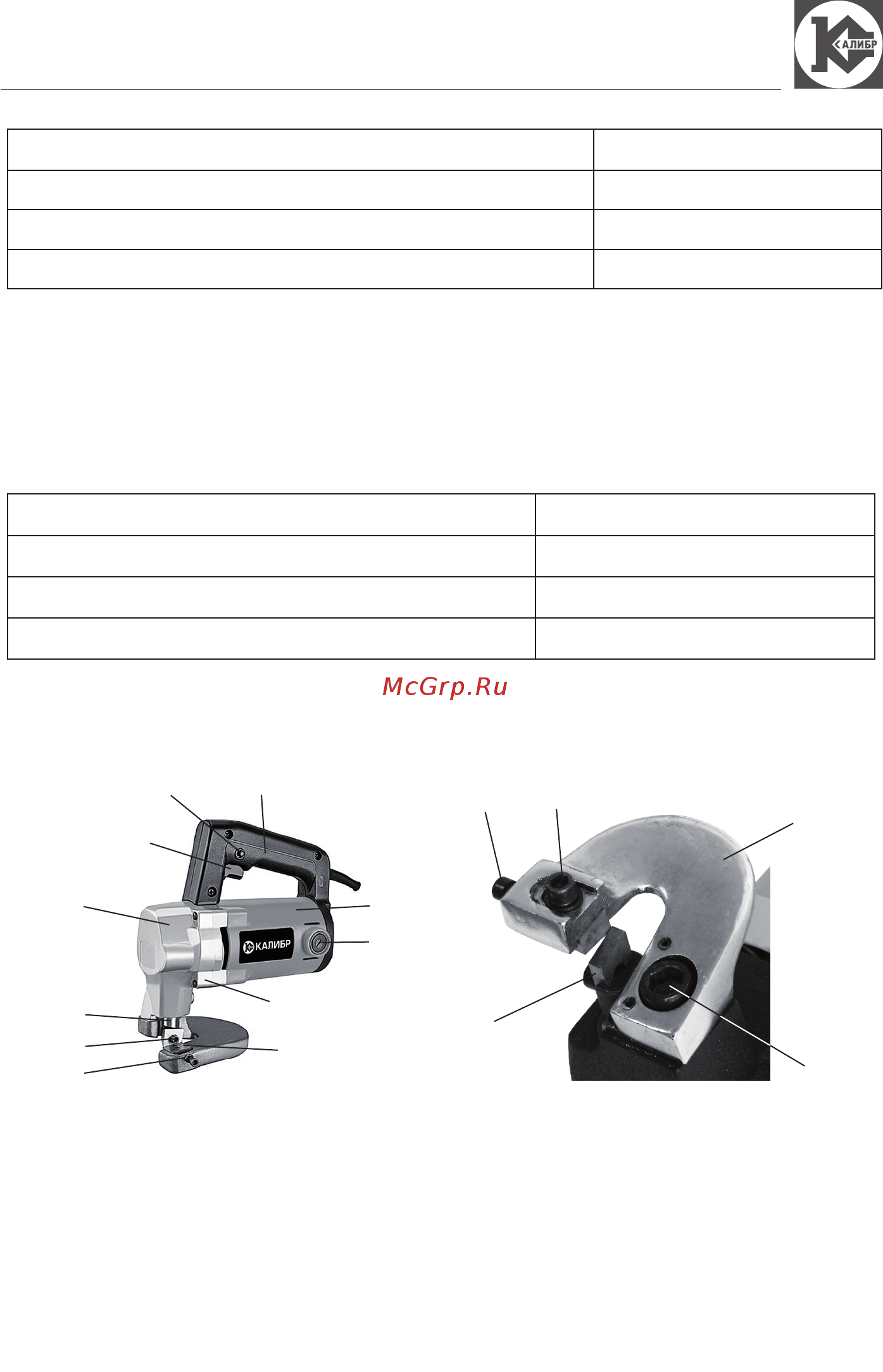

1.4.1 Общий вид ножниц представлен на рис. 1

1 – Клавиша выключателя; 2 – Кнопка фиксации клавиши во включённом

положении; 3 – Рукоятка; 4 – Корпус двигателя; 5 – Крышка щёткодержателя; 6 –

Опорная подошва; 7 – Нож неподвижный; 8 – Винт регулировки зазора между ножами;

9 – Нож подвижный; 10 – Винт крепления подвижного ножа; 11 – Шток; 12 – Корпус

редуктора; 13 – Болт крепления неподвижного ножа; 14 – Щит промежуточный; 15 –

Гайка стопорная; 16 – Болт крепления опорной подошвы к корпусу редуктора.

2 3

15 16

рис.1
