Системы естественного охлаждения
В работе систем естественного охлаждения используются дополнительные контуры предварительного охлаждения
жидкости, поступающей из здания. Это позволяет снизить нагрузку на компрессоры и, если позволяют условия
окружающей среды, полностью остановить их работу. Поток воды может быть пущен по дополнительному контуру с
помощью трехходового клапана (или двух одноходовых клапанов — в зависимости от размера чиллера), если
температура наружного воздуха ниже температуры воды. Функция естественного охлаждения включается выключателем
QFC на электрическом щите управления. Если функция естественного охлаждения включена, блок управления
регулирует работу водных клапанов автоматически. Также система контролирует работу вентиляторов, максимально
увеличивая эффективность естественного охлаждения.
ВНИМАНИЕ!
Контуры ДОЛЖНЫ быть заполнены водой и гликолем в правильной концентрации. Ответственность за соблюдение
правильной концентрации воды/гликоля лежит на конечном пользователе. Повреждение контура естественного
охлаждения, вызванное замерзанием, не покрывается гарантией.
ВНИМАНИЕ!
Установите реле протока (поставляется как опция), контролирующее давление воды.
ВНИМАНИЕ!
Во избежание повреждения контуров естественного охлаждения и испарителя, установите фильтр на линии входа
воды (размер ячеек фильтра не более 0,5 мм).
Два вида систем управления функцией естественного охлаждения

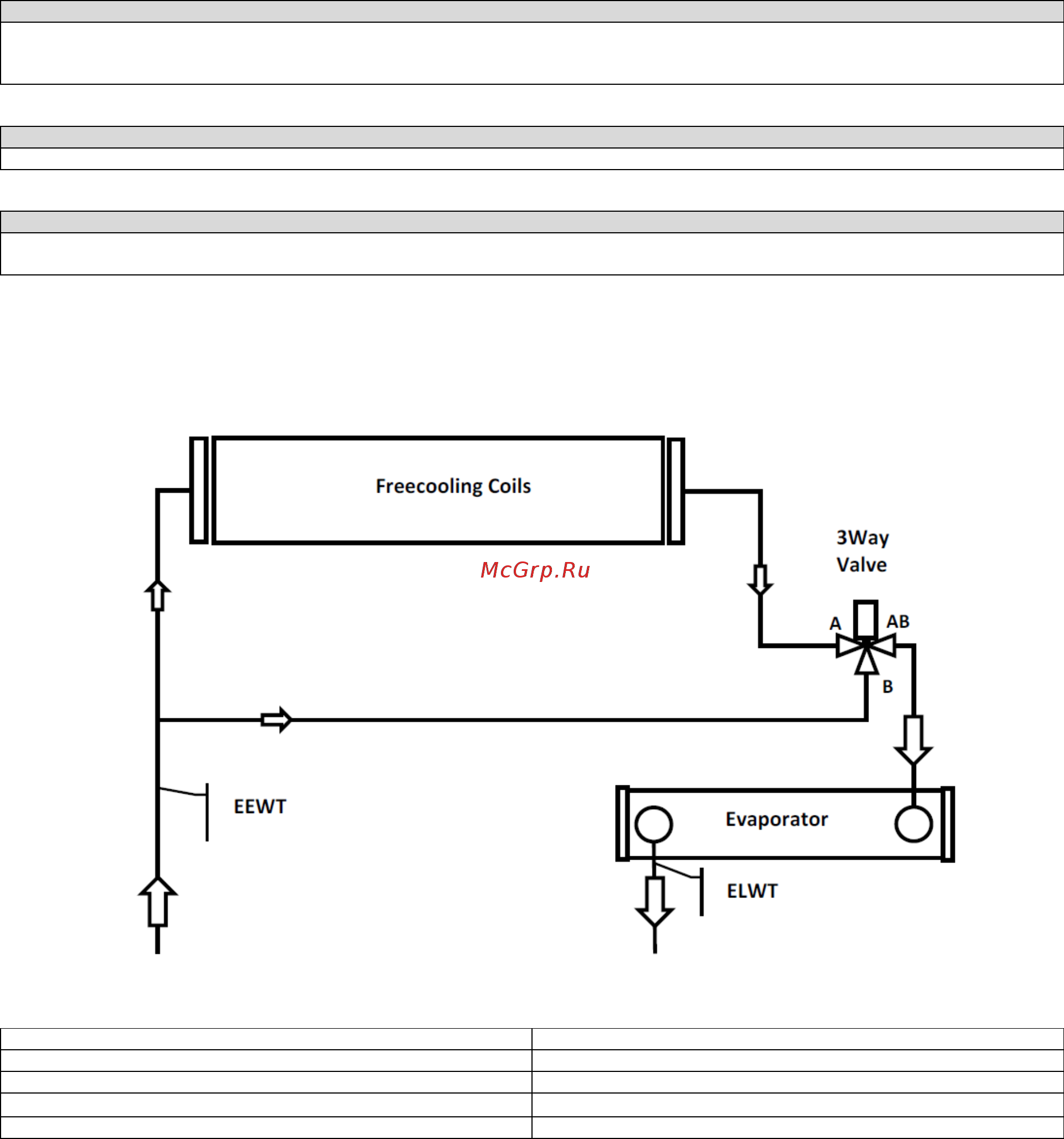

Система естественного охлаждения с трехходовым клапаном
EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR
Freecooling coils Контур естественного охлаждения
3 Way Valve Трёхходовой клапан
EEWT Температура воды на входе в испаритель
Evaporator Испаритель
ELWT Температура воды на выходе из испарителя
