D – EOMAC00A10-12RU
- 70 -
Дополнительный дистанционный интерфейс
пользователя

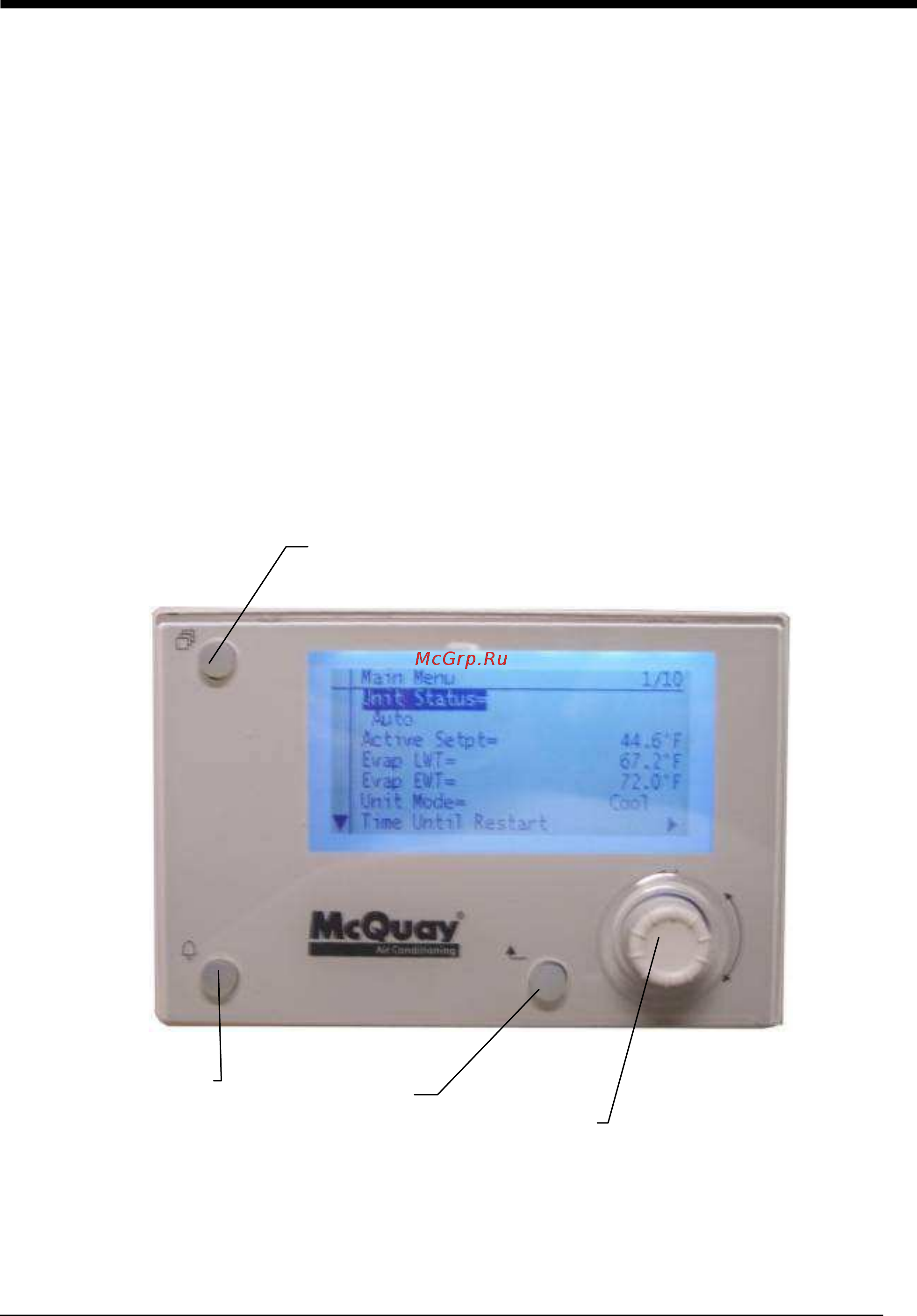

Дополнительный дистанционный интерфейс пользователя – это панель
дистанционного управления, моделирующая работу контроллера, расположенного на
агрегате. К нему можно подключить и выбирать на экране до восьми модулей AWS.
Благодаря этому внутри здания, конструкторского отдела здания, не выходя наружу, к
агрегату, можно реализовать ЧМИ (человеко-машинный интерфейс).
Данный интерфейс можно заказать в комплекте с агрегатом или поставить отдельно, в
виде автономного устройства. Его можно заказать в любой момент после поставки
агрегата, установить и проложить проводку на площадке в соответствии с
инструкциями, представленными на следующей странице. Питание на дистанционную
панель подается с агрегата. Дополнительного блока питания не требуется.
Все регулировки для просмотра данных и настройки уставок, имеющиеся на агрегате,
доступны и на дистанционной панели. Навигация идентична контроллеру агрегата, как
описана в данном руководстве.
При включенной дистанционной панели на начальном экране отображаются
подключенные к ней модули. Выделите нужный модуль и нажмите колесо навигации
для доступа к его параметрам. На дистанционной панели автоматически отобразятся
подключенные к ней модули, никаких данных на начальном этапе вводить не
требуется.
Кнопка «Меню»
Кнопка
«Сигнализация»
с мигающим
красным
индикатором
сигнализации
Кнопка
«Назад»
Нажмите и
поверните
колесо
навигации
