Daikin EWWQ800AJYNN [72/82] Установка
![Daikin EWWQ400AJYNN [72/82] Установка](/views2/1658958/page72/bg48.png)
• Охладители • R-410A • EWWQ-AJYNN_A
1
8
• Системы жидкостного отопления или охлаждения • Охладители
39
8 Установка
8 - 1 Метод установки
Предупреждение
Установка и техническое обслуживание должны выполняться только квалифицированным персоналом, который знает местные нормы и правила, и
который имеет опыт в работе с этим типом оборудования. Нужно избегать установки блока в местах, которые считаются опасными для всех
операций технического обслуживания.
Погрузочно-разгрузочные операции
Чиллер смонтирован на массивных деревянных направляющих, чтобы защитить блок от случайного повреждения и обеспечить легкую
погрузку-разгрузку и перемещение. Рекомендуется, чтобы все транспортировочные работы выполнялись с направляющими, расположенными под
блоком, когда это возможно, и чтобы направляющие не удалялись до тех пор, пока блок не будет установлен в конченом положении.
Нужно использовать раздвижные планки для защиты шкафа управления и других секций чиллера.
Место
Требуется горизонтальное и достаточно прочное основание. Требуется горизонтальное и достаточно прочное основание. При необходимости
следует предусмотреть дополнительные конструктивные элементы для передачи веса блока ближайшим балкам.
Резиновые изоляторы могут поставляться и устанавливаться на месте под каждым углом комплекта. Под изоляторами следует использовать
резиновую противоскользящую подушку, если не используются анкерные болты. На всех водопроводах, подключенных к чиллеру, рекомендуется
виброизолятор, чтобы не допустить деформирования труб и передачи вибрации и шума.

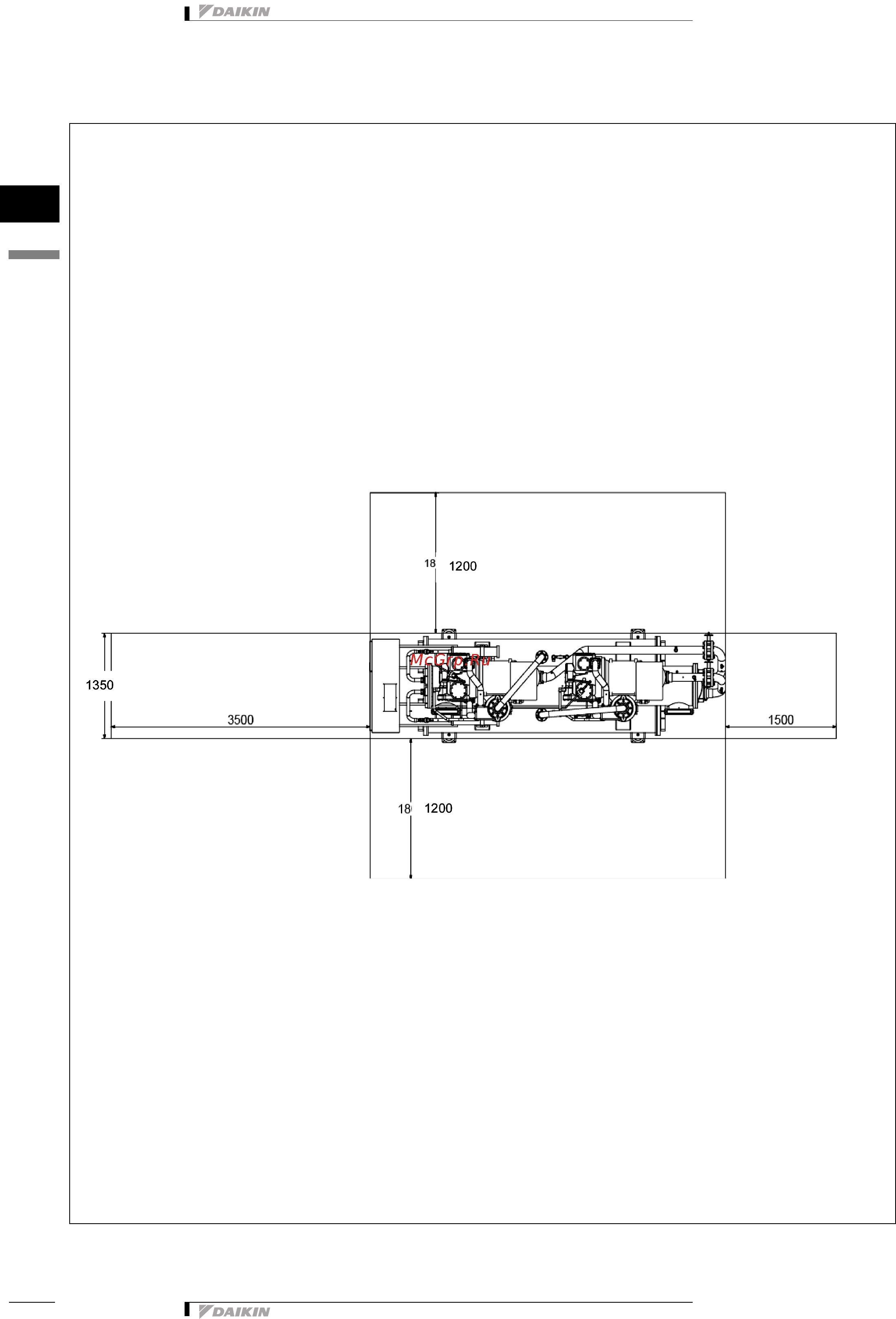

Минимальные требования к площади установки
