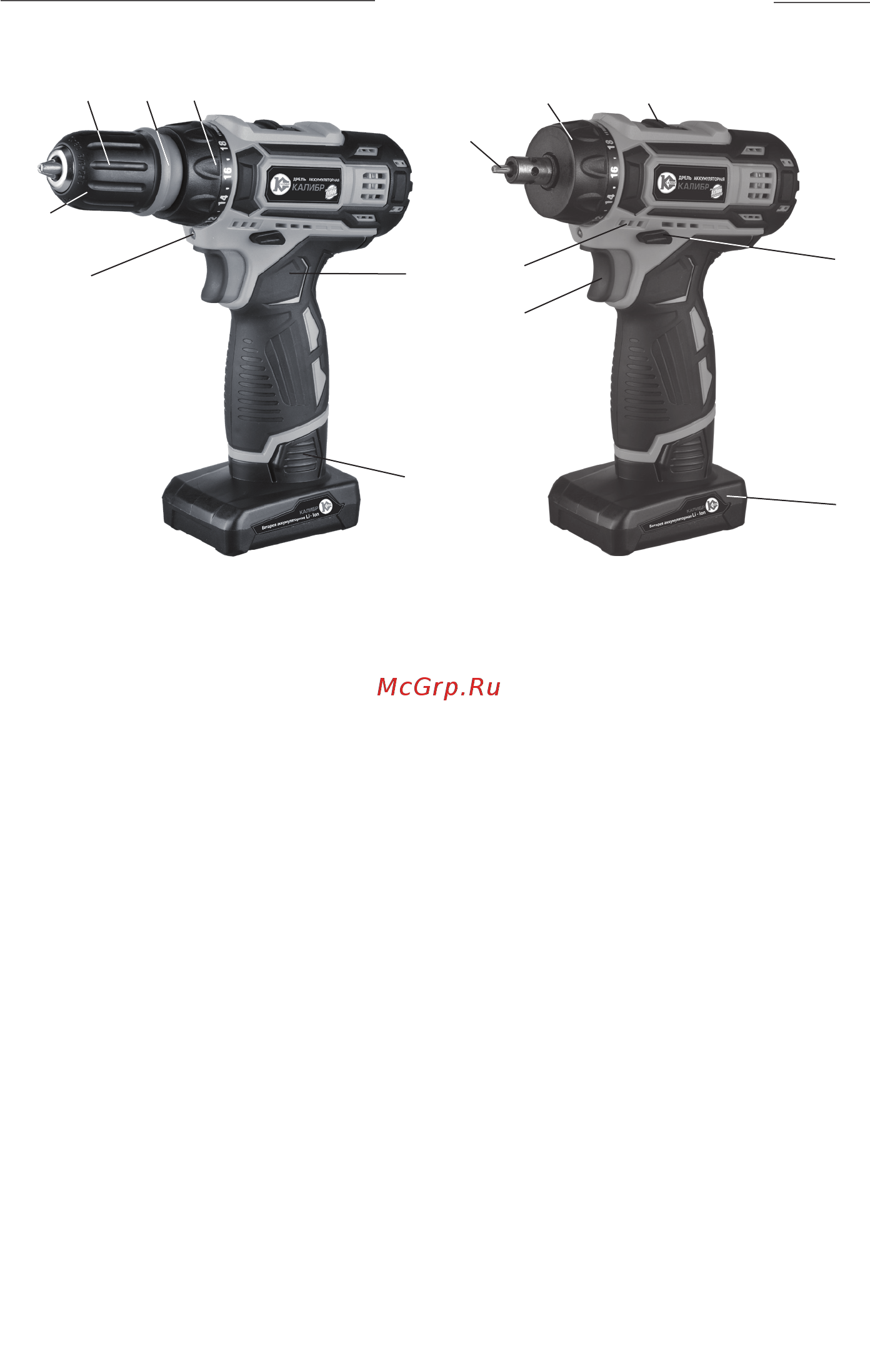

1.6 Общий вид дрели представлен на рис.1

1.7 Механизм дрели расположен в обрезиненном пластиковом корпусе

(рис.1 поз.13), состоящем из двух частей: правой и левой. Он состоит из электро-

двигателя постоянного тока и редуктора с планетарным 2-х скоростным меха-

низмом. В нижней части корпуса, выполненного в форме рукоятки, находится

выключатель и разъём для присоединения аккумуляторной батареи.

1.8 Клавиша выключателя (рис.1 поз.9) расположена в передней части руко-

ятки. При нажатии на клавишу включается двигатель дрели. Усилие, приложен-

ное к клавише, изменяет скорость вращения двигателя. При запуске двигателя

автоматически включается светодиодный фонарь (рис.1 поз.11), обеспечиваю-

щий локальную подсветку рабочей области, и индикаторы (рис.1 поз.10), ото-

бражающие степень заряженности подключённой АБ.

Над клавишей выключателя находится переключатель реверса (рис.1 поз.7),

пластинчатой формы. В нейтральном положении он выполняет функцию блоки-

ратора клавиши от случайного включения. Стрелками на торцах пластины, ука-

1 – быстрозажимной, быстросъёмный патрон; 2 – муфта фиксации патрона

на шпинделе; 3 – кольцо регулировки предельного момента затяжки; 4 – бита;

5 – шпиндель с шестигранным (1/4”) держателем бит; 6 – переключатель диа-

пазона скорости; 7 – переключатель направления вращения – реверс; 8 – акку-

муляторная батарея с подставкой; 9 – клавиша выключателя; 10 – индикаторы

степени заряженности АБ.; 11 – подсветка; 12 – кулачки патрона; 13 – корпус;

14 – защёлка фиксации АБ.

Рис.1
