зывается направление вращения патрона (рис.1 поз.1).

1.9 Сверху на корпусе расположен ползунок (рис.1 поз.6) переключения

диапазона скорости, имеющий два фиксированных положения: 1 (L) – низкая

скорость, высокий момент; 2(H) – высокая скорость, низкий момент.

1.10 В передней части корпуса расположено кольцо регулировки (рис.1

поз.3). Это кольцо фиксирует одну из 18-и, позиций предельного момента за-

тяжки, при работе дрелью, как шуруповёртом, или переключает редуктор в ре-

жим сверления – символ «сверло».

2. Использование по назначению

2.1 Подготовка инструмента к использованию

2.1.1 Перед началом работы, необходимо проверить:

- надёжность соединения частей корпуса и отсутствие их повреждений, за-

тяжку всех резьбовых соединений, исправность редуктора (шпиндель автомати-

чески стопорится при отключении двигателя);

- работу ползунка фиксации скоростного режима;

- работу переключателя реверса - в среднем положении блокирует клавишу;

- надёжную фиксацию муфтой, патрона на шпинделе.

2.1.2 После транспортировки дрели в зимних условиях, при необходимости

её включения в помещении, следует выдержать инструмент при комнатной тем-

пературе не менее 2-х часов до полного высыхания влаги.

2.2 Использование по назначению

2.2.1 Присоединение аккумуляторной батареи:

Внимание! Перед установкой/извлечением аккумуляторной батареи от-

ключить инструмент, установив переключатель направления вращения

(рис.1 поз.7) в среднее положение (блокировка клавиши выключателя).

- вставить аккумуляторную батарею в рукоятку дрели (снизу-вверх) и задви-

нуть её до фиксации защёлками (рис.1 поз.14) с характерным щелчком;

- для извлечения батареи из дрели нажать (с двух сторон) защёлки фиксации

АБ и извлечь её из рукоятки, вытягивая вниз.

2.2.2 Установка/снятие патрона и рабочего инструмента (сверло, бита)

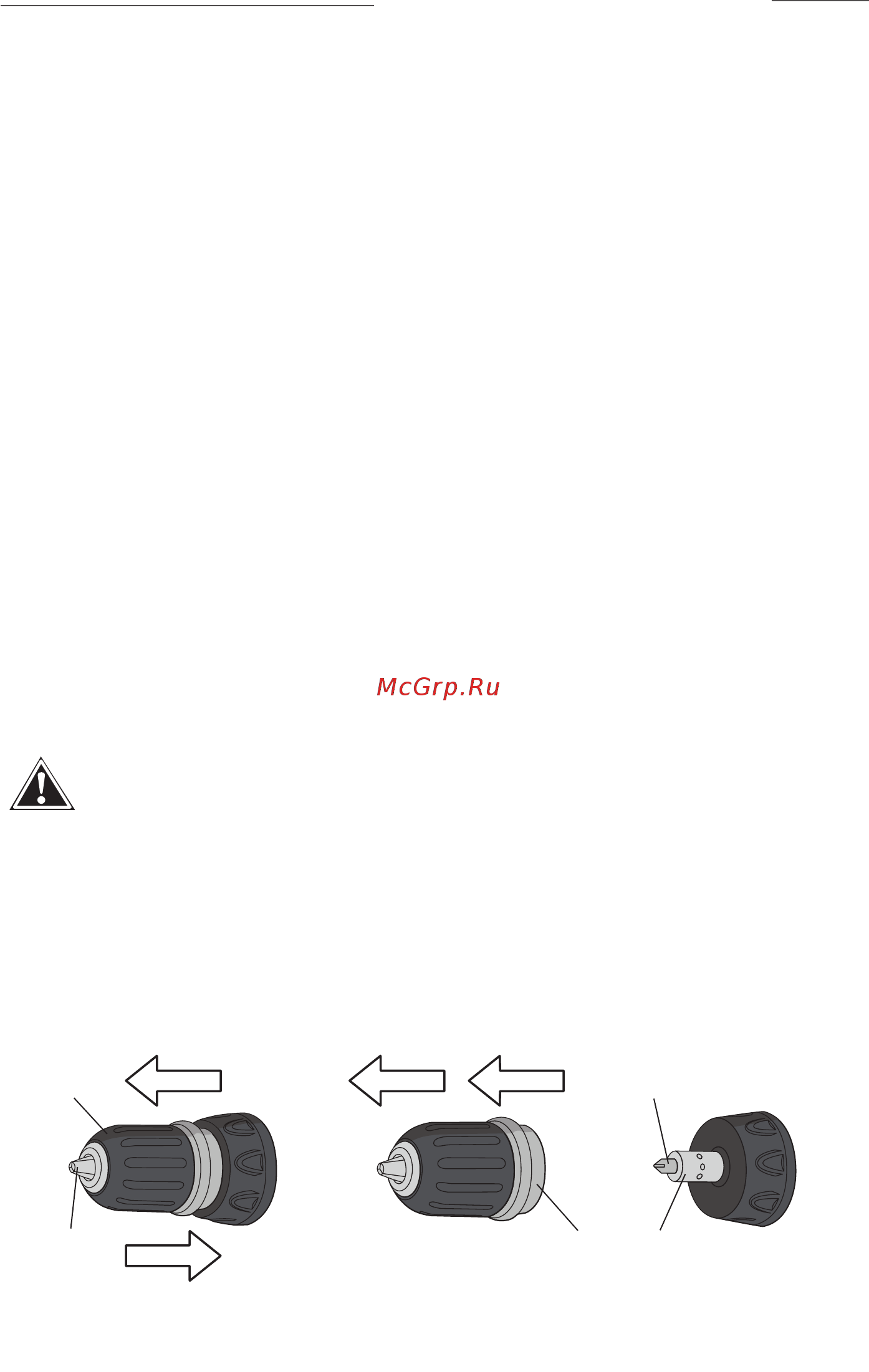

Установка/снятие патрона на шпиндель (см. рис.2):

рис. 2
