- отжать, преодолевая сопротивление пружины, муфту фиксации (рис.2 поз.3)

к патрону (рис.2 поз.2);

- надвинуть патрон на шпиндель (рис.2 поз.5);

- отпущенная муфта, пружиной надвинется на шпиндель и зафиксирует па-

трон;

- для снятия патрона: отжать муфту фиксации и снять патрон со шпинделя.

Конструкция патрона позволяет вставить в держатель шпинделя (рис.2 поз.5)

стандартную (1/4’’) биту (рис.2 поз.4) длиной 25 мм, как перед установкой па-

трона, так и после его снятия.

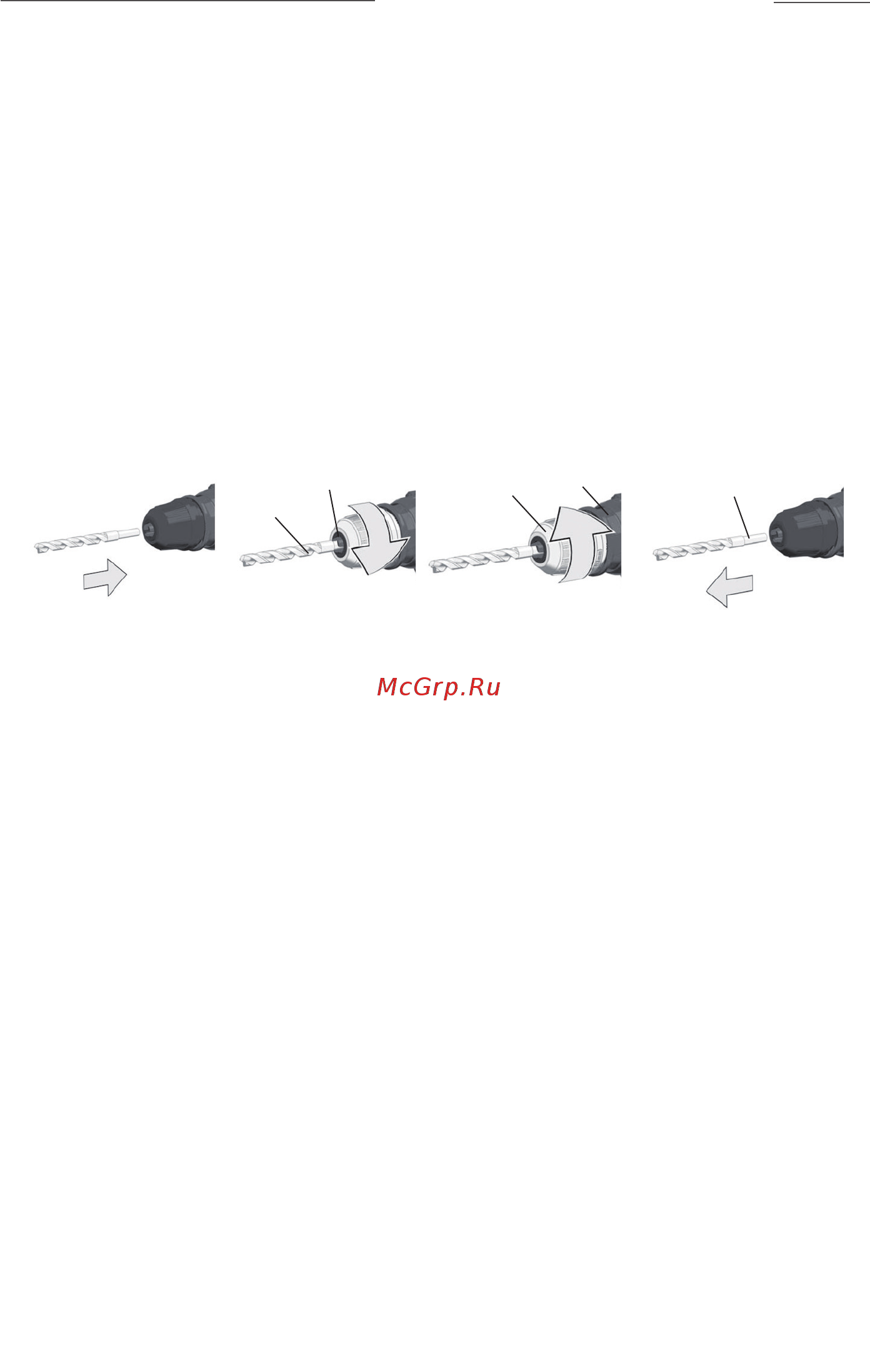

Установка/снятие рабочего инструмента (сверло, бита) в патрон (см. рис.3):

- отключить двигатель (при отключённом двигателе шпиндель автоматиче-

ски стопорится) и перевести переключатель реверса (рис.1 поз.7) в положение

блокировки клавиши выключателя;

- вращением патрона (рис.3 поз.3) против часовой стрелки, развести кулач-

ки патрона (рис.3 поз.2) на расстояние, необходимое для установки рабочего

инструмента;

- вставить хвостовик (рис.3 поз.5) сверла (биты) между кулачками;

- зафиксировать рабочий инструмент, вращением патрона по часовой стрелке;

- проверить надёжность фиксации рабочего инструмента, попыткой вынуть

его из патрона.

Для снятия рабочего инструмента: отключить двигатель, перевести переклю-

чатель реверса в положение блокировки клавиши выключателя, поворотом па-

трона против часовой стрелки разжать кулачки и вынуть сверло (биту).

2.2.3 Включение/выключение дрели:

- сдвинуть переключатель направления вращения в сторону, нужную для

вращения патрона;

- для включения дрели необходимо нажать и удерживать клавишу выключа-

теля (рис.1 поз.9);

рис. 3

1 – кулачки патрона; 2 – быстрозажимной, быстросъёмный патрон; 3 – муфта

фиксации патрона на шпинделе; 4 – бита; 5 – шпиндель с внутренним 6-ти гран-

ным держателем бит.

1 – сверло; 2 – кулачки патрона; 3 – патрон быстрозажимной; 4 – муфта фикса-

ции патрона; 5 – хвостовик сверла.
