D - KIMWC00311-09RU -20/36

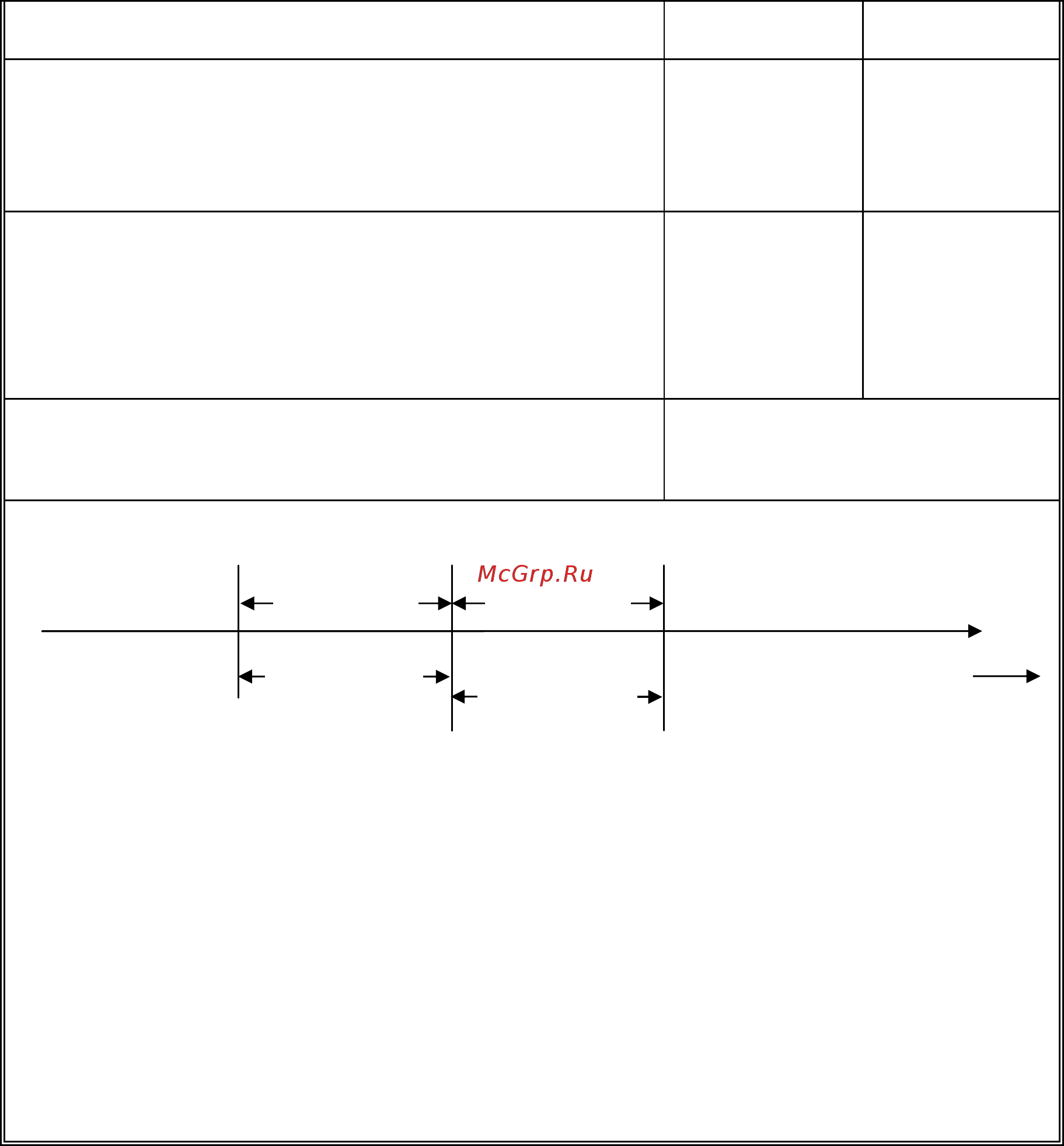

ДЕЙСТВИЕ
СИСТЕМЫ
УПРАВЛЕНИЯ
ПРОИЗВОДИТЕЛЬНОСТЬЮ ЭЛЕКТРОМАГНИТ
НЫЙ
КЛАПАН
A
ЭЛЕКТРОМАГНИТ
НЫЙ
КЛАПАН
B
Нагрузка компрессора
Масло отводится из цилиндра управления производительностью.
Воздействие перепада давления всасывания/нагнетания на узел
золотника и поршня преодолевает усилие разгрузочной пружины и
перемещает золотниковый клапан в направлении положения
максимальной нагрузки.
Под напряжением
(открыт)
Обесточен (закрыт)
Разгрузка компрессора
Маслу под высоким давлением открывается доступ в цилиндр
управления производительностью. Давление масла дополняет усилие
пружины, действующие на стороне разгрузки поршня.
Объединенного усилия достаточно, чтобы преодолеть воздействие
перепада давления всасывания/нагнетания и переместить
золотниковый клапан в направлении положения минимальной нагрузки.
Обесточен (закрыт)
Под напряжением
(открыт)
Удержание золотникового клапана в фиксированном положении
Золотниковый клапан гидравлически блокируется в положении
желаемой нагрузки.
Обесточен (закрыт)
1
Запуск
1 Запрошен запуск
2 Запускается компрессор (нагрузка запрещена)
3 Разрешена нагрузка компрессора
4 Компрессор останавливается
5 60 секунд
6 Электромагнитный клапан B под напряжением (открыт)
7 Электромагнитный клапан B обесточен (закрыт)
8 Электромагнитный клапан B под напряжением (открыт) до тех пор, пока не
потребуется нагрузка компрессора
9 Время
Рис. 5 Управление производительностью с бесступенчатым
регулированием
Управление масляной системой
Каждый винтовой компрессор соединен с резервуаром (маслоотделителем), в котором отделяется и
накапливается масло, приносимое нагнетаемым газообразным хладагентом.
Давление нагнетаемого газообразного хладагента вытесняет масло в компрессор, где, пройдя через
высокоэффективный фильтр, масло подается на главное отверстие впрыска для герметизации
сжатия и смазки всех подвижных деталей.
Во время сжатия масло смешивается с нагнетаемым газообразным хладагентом, а затем опять
отправляется в маслоотделитель, и цикл начинается сначала.
Течение масла обеспечивается перепадом давления между конденсатором и испарителем. Этот
перепад зависит от температуры охлаждающей воды и температуры воды в испарителе. Во время
запуска совершенно необходимо быстро получить соответствующую разницу температуры. Для этого
необходимо обеспечить нужную температуру охлаждающей воды.
Для получения необходимой разницы давления на выход конденсатора устанавливается
регулирующий клапан. Этот клапан открывается и закрывается в зависимости от степени
происходящего в агрегате сжатия и отслеживается аналоговым сигналом, посылаемым
микропроцессором, установленным в электрической панели. Напор насоса охлаждающей воды при
8
5
5
6
9
7
4
1
2
3
