• Применяемые системы • Охладители
11
• Охладители • R-134A • EWWD-BJYNN

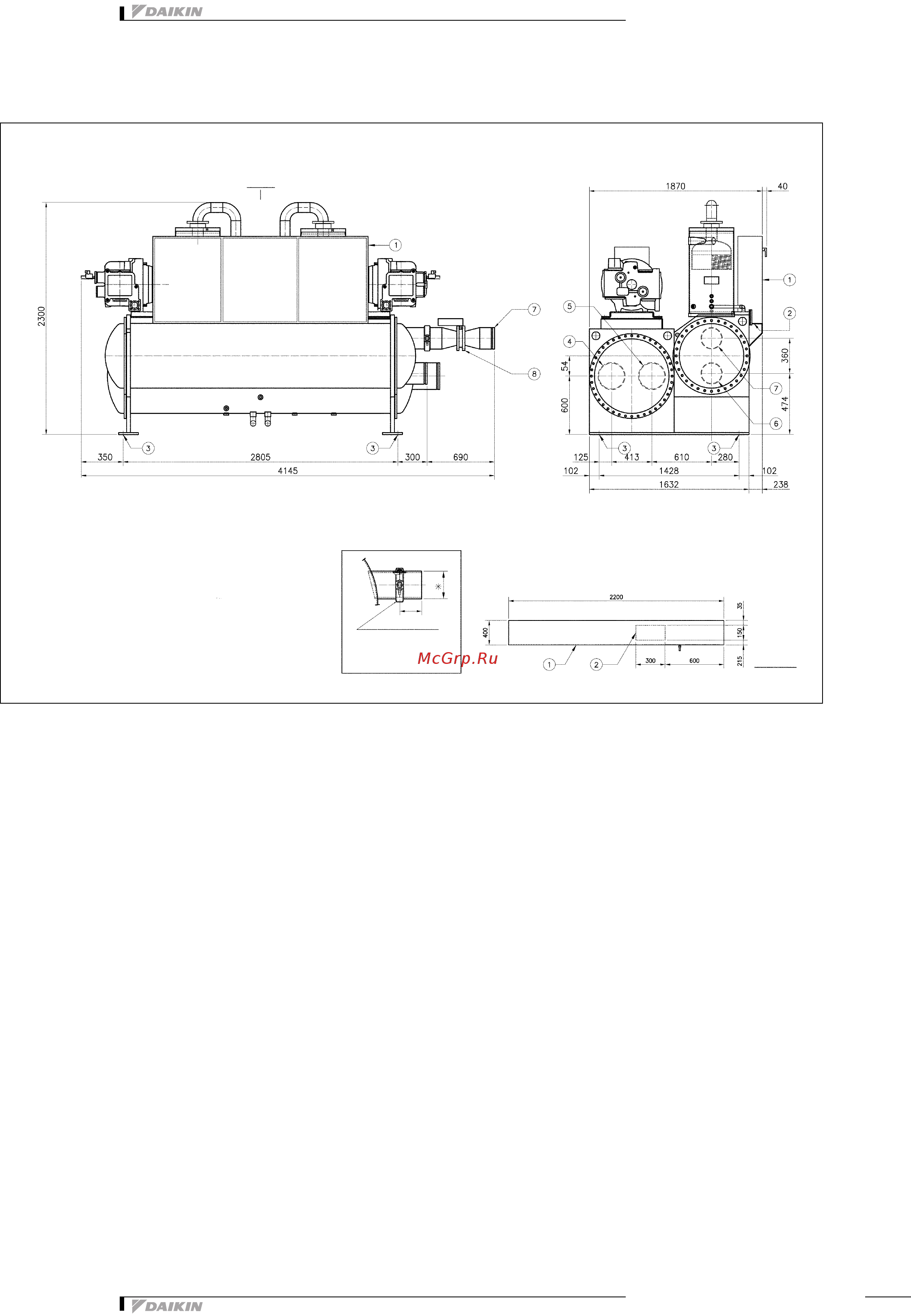

6 Чертеж в масштабе
6 - 1 Чертеж в масштабе
EWWDC10-C1 JYNN
Условные обозначения
j
1
Электрическая панель
j
2
Паз для подсоединений электропитания
j
3
4 отв. J22 для монтажа изолятора
j
4
Вход воды испарителя (Соединение Victaulic J 273)
j
5
Выход воды испарителя (Соединение Victaulic J 273)
j
6
Вход воды конденсатора (Соединение Victaulic Je 219.1)
j
7
Выход воды конденсатора (Соединение Victaulic Je219.1)
j
8
Регулирующий клапан для воды на выходе конденсатора
вид ″A″
Соединение Victaulic -
поставляется
Соединительный трубопровод
-
поставляется
* Испаритель = J273
Конденсатор = J219.1
вид ″A″
Блок управления
0x 030 15
1B
